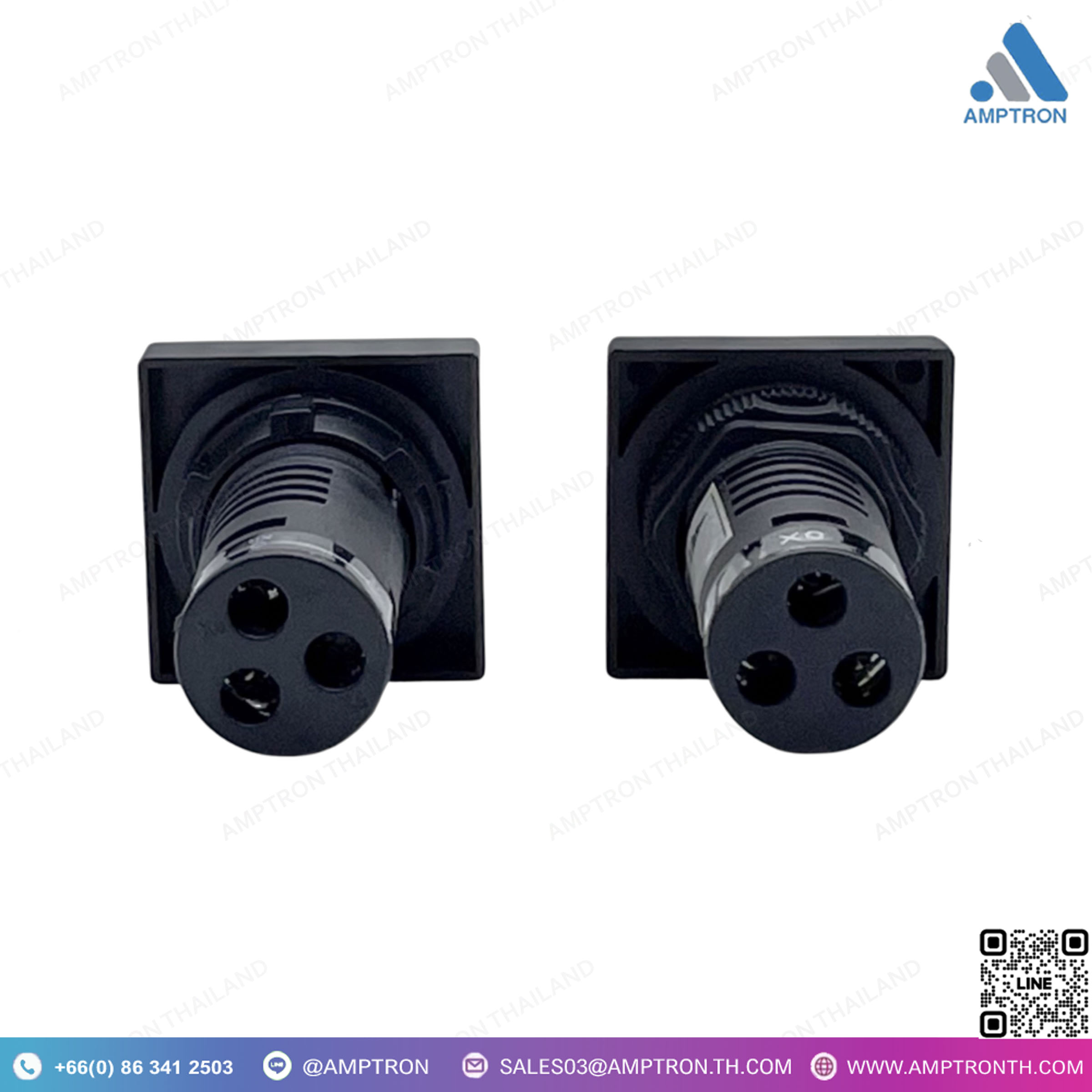

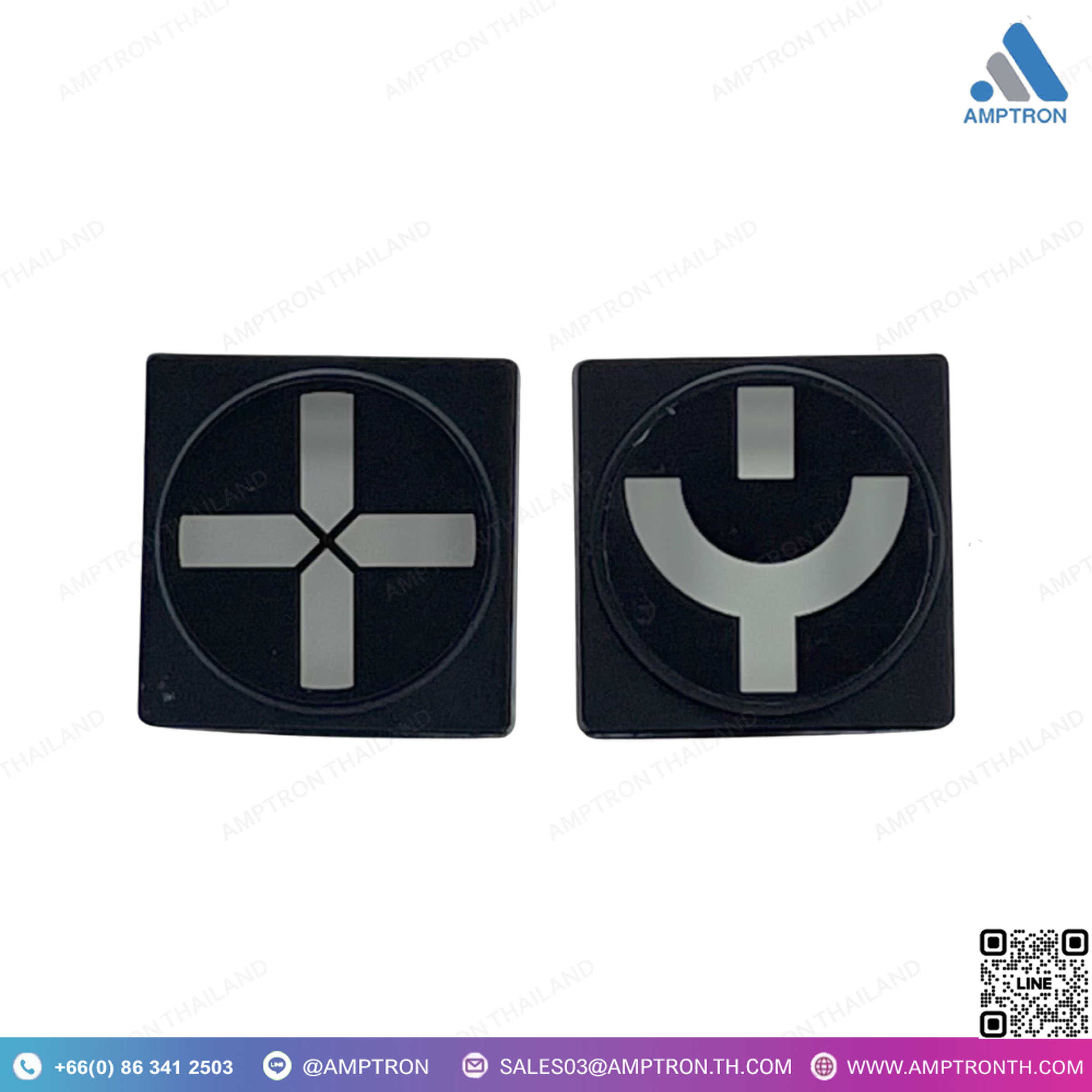

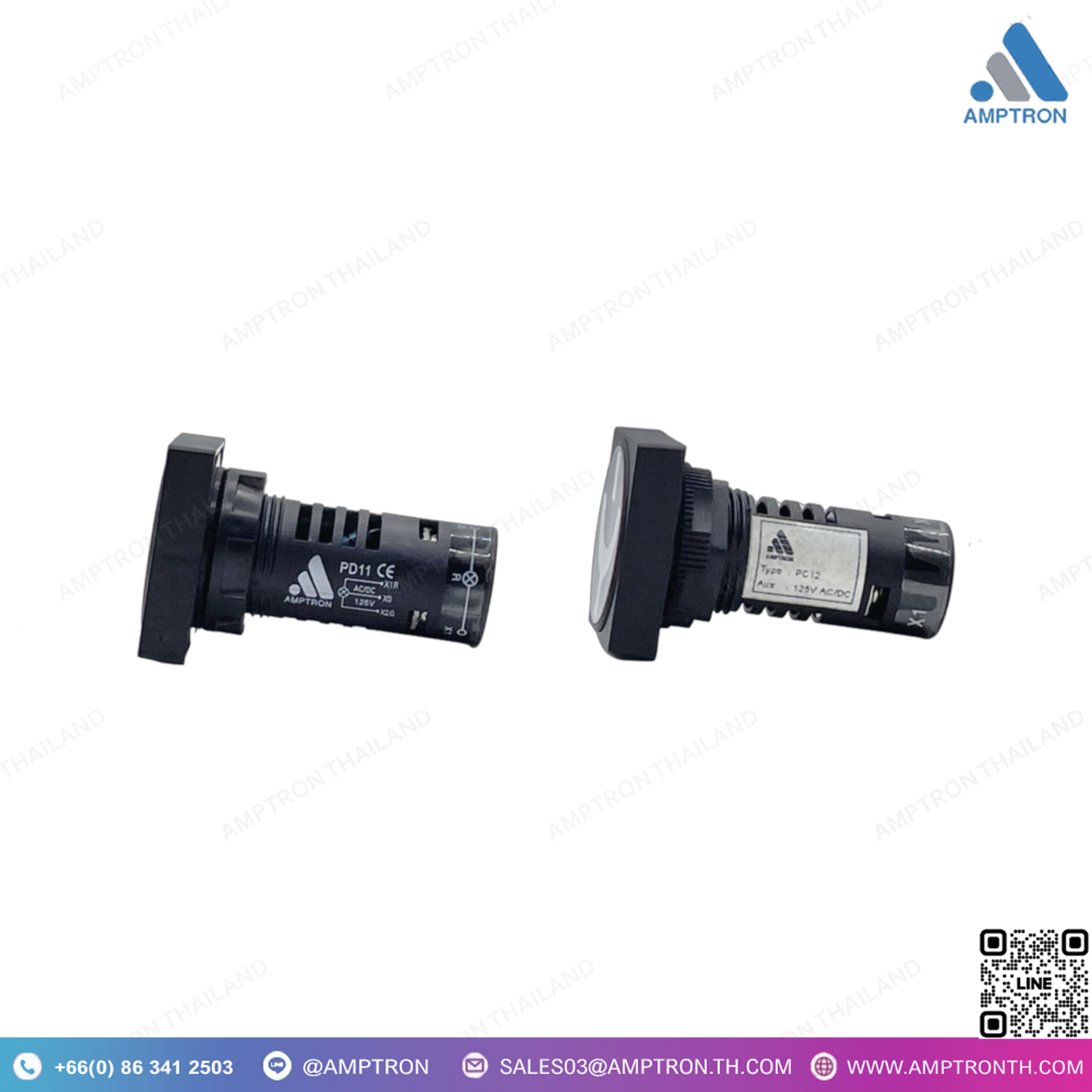

หลอดไฟแสดงสถานะสวิชต์ เบรคเกอร์ Switch Position Indicator
Brand : Ai
Catalog : Google Drive
Model : PD11, PD12,PC11, PC12, PE11, PE12
Size : 35x35x57 mm
• หน้าสี่เหลี่ยมจัตุรัสและทรงกลมกับแผง
• ขนาดด้านหน้า 35×35 มม. หรือ Ø33 มม.
• วัสดุโพลีคาร์บบอเนต ไม่ลามไฟ ตามมาตรฐาน UL94V-0
• ตัวเครื่องแข็งแรงทนทานไม่ติดไฟ ทนความร้อนด้วยพลาสติก
แสดงผล
– หลอด LED ขนาดใหญ่ สีแดงและสีเขียว
– Pointer : Bar Beam เป็นไปตามมาตรฐาน DIN 43802″
– Electrical
– Burden : 1.6VA
– Response Time : 0.5 Sec
– Insulation : ≤ 100M
– Withstanding Voltage : 2.5KV. AC/DC”
– IP 52 front panel, Teminal IP20
DESCRIPTION
• Front square and round application to panel or mimic diagram
• Front dimension 35x35mm. or Ø33mm.
• Polycarbonate, self extinguishing and drip-proof per UL94V-0
• Rugged housing-non combustible, plastic-heat resistance.
• Display
– Graduation : Large LED, red and green
– Pointer : Bar Beam comply with DIN 43802, parts 2″
• Electrical
– Burden : 1.6VA
– Response Time : 0.5 Sec
– Insulation : ≤ 100M
– Withstanding Voltage : 2.5KV. AC/DC”
• IP 52 front panel, Teminal IP20
ไฟแสดงสถานะ (Pilot Lamp) คืออะไร
ไฟแสดงสถานะ (Pilot Lamp) เป็นอุปกรณ์ไฟฟ้าที่ใช้แสดงสถานะการทำงานของเครื่องจักรหรือระบบไฟฟ้าต่างๆ เช่น แสดงว่าระบบทำงานอยู่ (เปิด) หรือไม่ทำงาน (ปิด) โดยปกติจะติดตั้งไว้บนแผงควบคุม (Control Panel) หรือบริเวณที่มองเห็นได้ง่าย เพื่อให้ผู้ใช้งานหรือผู้ควบคุมทราบถึงสถานะของระบบโดยไม่จำเป็นต้องตรวจสอบระบบภายใน
การทำงานของไฟแสดงสถานะ
- ไฟแสดงสถานะทำงานโดยการได้รับสัญญาณจากวงจรไฟฟ้าหรือเครื่องจักร เมื่อตรวจพบว่าเครื่องจักรหรือระบบทำงาน ไฟจะแสดงสถานะเป็นสีที่กำหนด เช่น สีเขียว (ทำงานปกติ) หรือสีแดง (เตือนหรือผิดปกติ)
- ไฟแสดงสถานะบางประเภทอาจแสดงการแจ้งเตือนเกี่ยวกับเหตุการณ์เฉพาะ เช่น อุณหภูมิสูงเกินไป กระแสไฟฟ้าผิดปกติ หรือการสลับลำดับเฟส
ประเภทของไฟแสดงสถานะ
- ไฟแสดงสถานะสีเขียว (Green Lamp): มักใช้เพื่อแสดงว่าระบบหรือเครื่องจักรกำลังทำงานอย่างปกติ
- ไฟแสดงสถานะสีแดง (Red Lamp): ใช้เพื่อแสดงว่ามีปัญหาหรือความผิดปกติเกิดขึ้น หรืออาจแสดงว่าเครื่องจักรหยุดทำงาน
- ไฟแสดงสถานะสีเหลือง (Yellow/Amber Lamp): มักใช้เพื่อแสดงว่าระบบกำลังทำงานในสถานะที่ต้องระวัง หรือแจ้งเตือนการทำงานผิดปกติที่ยังไม่ถึงขั้นวิกฤต
- ไฟแสดงสถานะสีฟ้า (Blue Lamp): ใช้แสดงสถานะเฉพาะ เช่น การทำงานของอุปกรณ์เสริม หรืออาจแสดงถึงการทำงานในโหมดพิเศษ
- ไฟแสดงสถานะสีขาว (White Lamp): แสดงสถานะการทำงานทั่วไป หรือบ่งชี้ว่าสถานะนั้นอยู่ในสถานะเริ่มต้น
