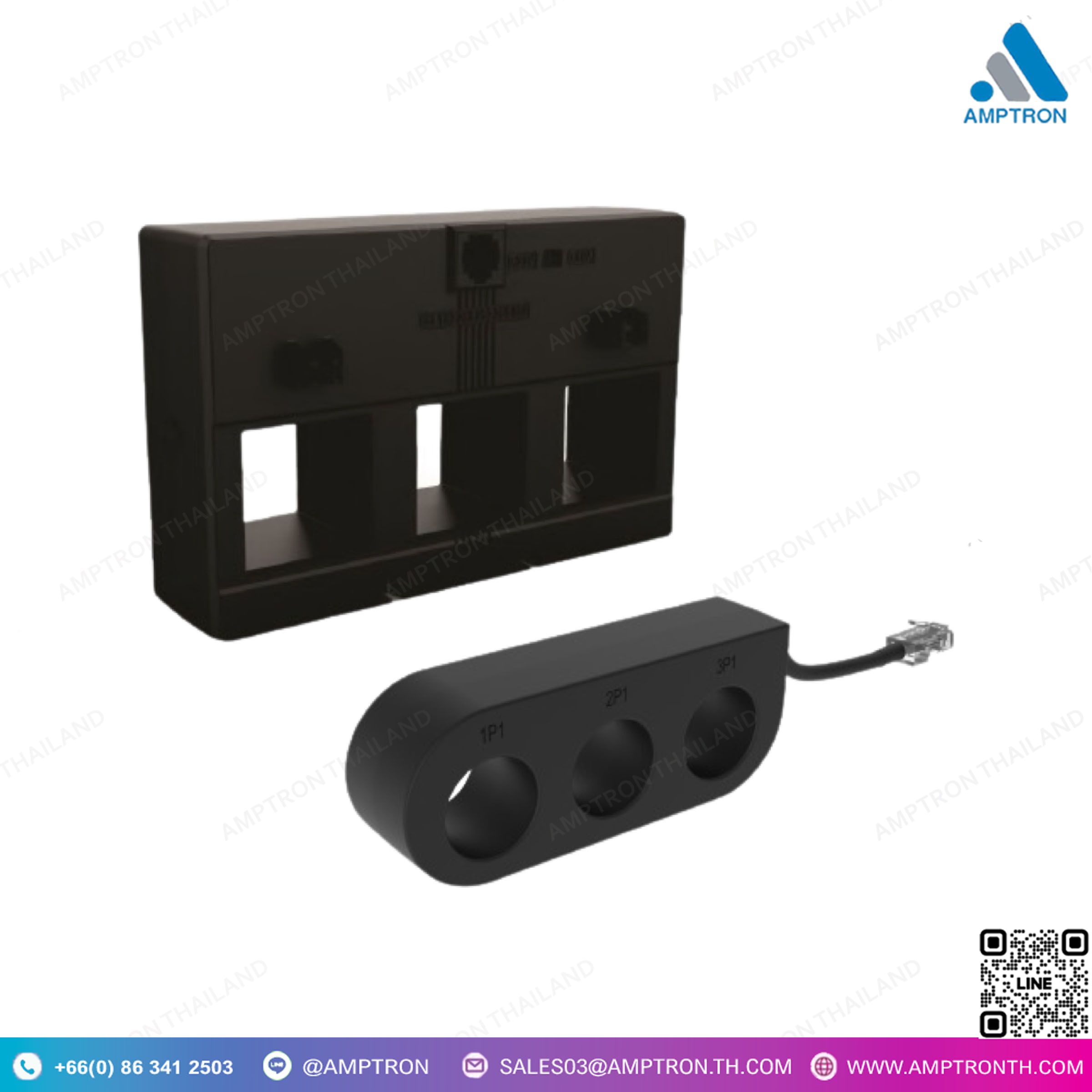

หม้อแปลงวัดกระแสไฟฟ้า3 เฟส รุ่น RJ12
Brand : RISHABH
Catalog : Google Drive
Model : RJ12-215, RJ12-140, RJ12-105, RJ12-75, RJ12-116, RJ12-90, RJ12-65
Size : N/A
• โพลีคาร์บอเนต เกรดทนไฟที่จัดประเภท UL94V-0
• ชั้นฉนวน: E (120°C)
• แรงดันไฟฟ้าระบบสูงสุด: 720V
• แรงดันไฟฟ้าทดสอบ: 3kV 50 Hz เป็นเวลา 1 นาที
• ความถี่ในการใช้งาน: 50Hz
• กระแสไฟฟ้าระดับปฐมภูมิที่กำหนด: 60A ถึง 800A (RJ12-75 / 105 / 140 / 215) และ 63A, 125A และ 250A (RJ12-65 / 90 / 116)
• กระแสไฟฟ้าระดับทุติยภูมิที่กำหนด: 0.1A
• การบรรทุกที่กำหนด: 0.25VA, 0.5VA (RJ12-75 / 105 / 140 / 215), 0.1VA (RJ12-65 / 90 / 116)
• ระดับความแม่นยำ: 1.0 (RJ12-75 / 105 / 140 / 215), 0.5 (RJ12-65 / 90 / 116)
• มาตรฐาน IEC 61869 – Part 2
• รายงานการทดสอบเป็นตัวเลือก
DESCRIPTION
• Polycarbonate, Flame retardant grades classified UL94V-0
• Insulation class E (120°C)
• System voltage 720V maximum
• Test voltage 3kV 50 Hz for 1 min
• Operating frequency 50Hz
• Rated primary rating 60A to 800A (RJ12-75 / 105 / 140 / 215)
63A, 125A and 250A (RJ12-65 / 90 / 116)”
• Rated secondary output 0.1A
• Rated Burden : 0.25VA, 0.5VA (RJ12-75 / 105 / 140 / 215) 0.1VA (RJ12-65 / 90 / 116)
• Class of Accuracy 1.0 (RJ12-75 / 105 / 140 / 215)0.5 (RJ12-65 / 90 / 116)”
• IEC 61869 – Part 2
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
