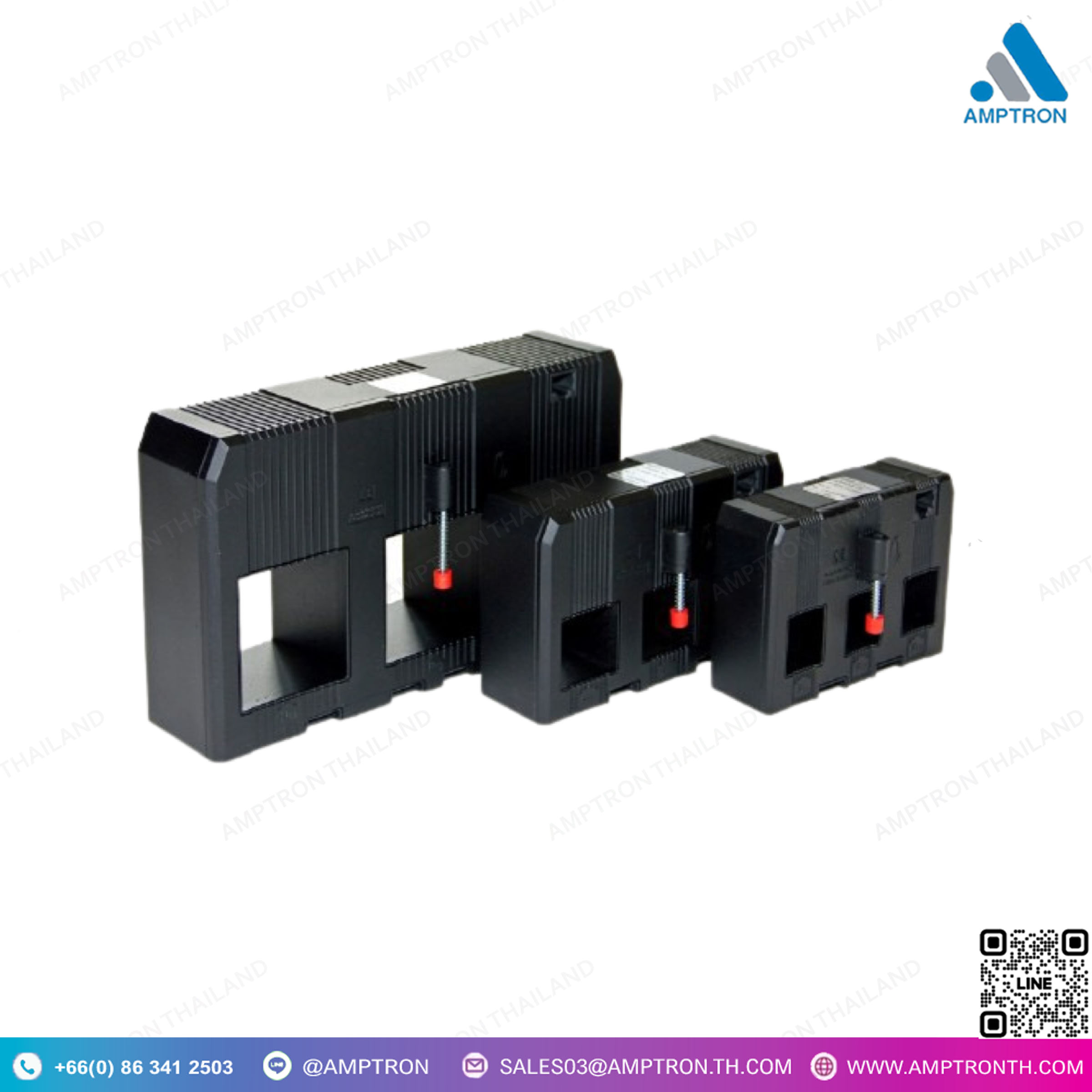

Three single phase Current Transformer
Brand : MBS
Catalog : Google Drive
Model :ASKDS
• ติดตั้งได้รวดเร็วกว่าหม้อแปลงกระแสแบบดั้งเดิมสามตัว
• เดินสายได้ง่ายขึ้นด้วยตัวเชื่อมต่อ RJ45 แบบ 8 ขา แทนการใช้สาย 6 เส้นแบบหม้อแปลงกระแสทั่วไป
• การตั้งค่าที่มีประสิทธิภาพสูงสุดสำหรับการวัดพลังงานหลายฟังก์ชัน ร่วมกับหน่วยวัดพลังงานอเนกประสงค์ MPR 3 (72×72 มม.) หรือ MPR 4 (96×96 มม.)
• ความถี่ที่กำหนด: 50 Hz
• ฉนวนคลาส: อี
• มาตรฐานเทคนิคที่ใช้ได้: IEC 61869 ส่วนที่ 8 ในกลุ่มของเซอร์กิตเบรกเกอร์มาตรฐาน
DESCRIPTION
• Quicker installation than with three conventional current transformers
• Simpler wiring by 8-pin RJ45-connector, instead of 6 individual wires when using conventional current transformers
• Most efficient set-up of a multifunction power measurement combined with our multifunctional power measuring unit MPR 3 (72×72 mm) or MPR 4 (96×96 mm)
• Nominal rated frequency: 50 Hz
• Insulation class: B
• Applicable technical standard: IEC 61869, part 8 in the region of standard circuit breakers
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
