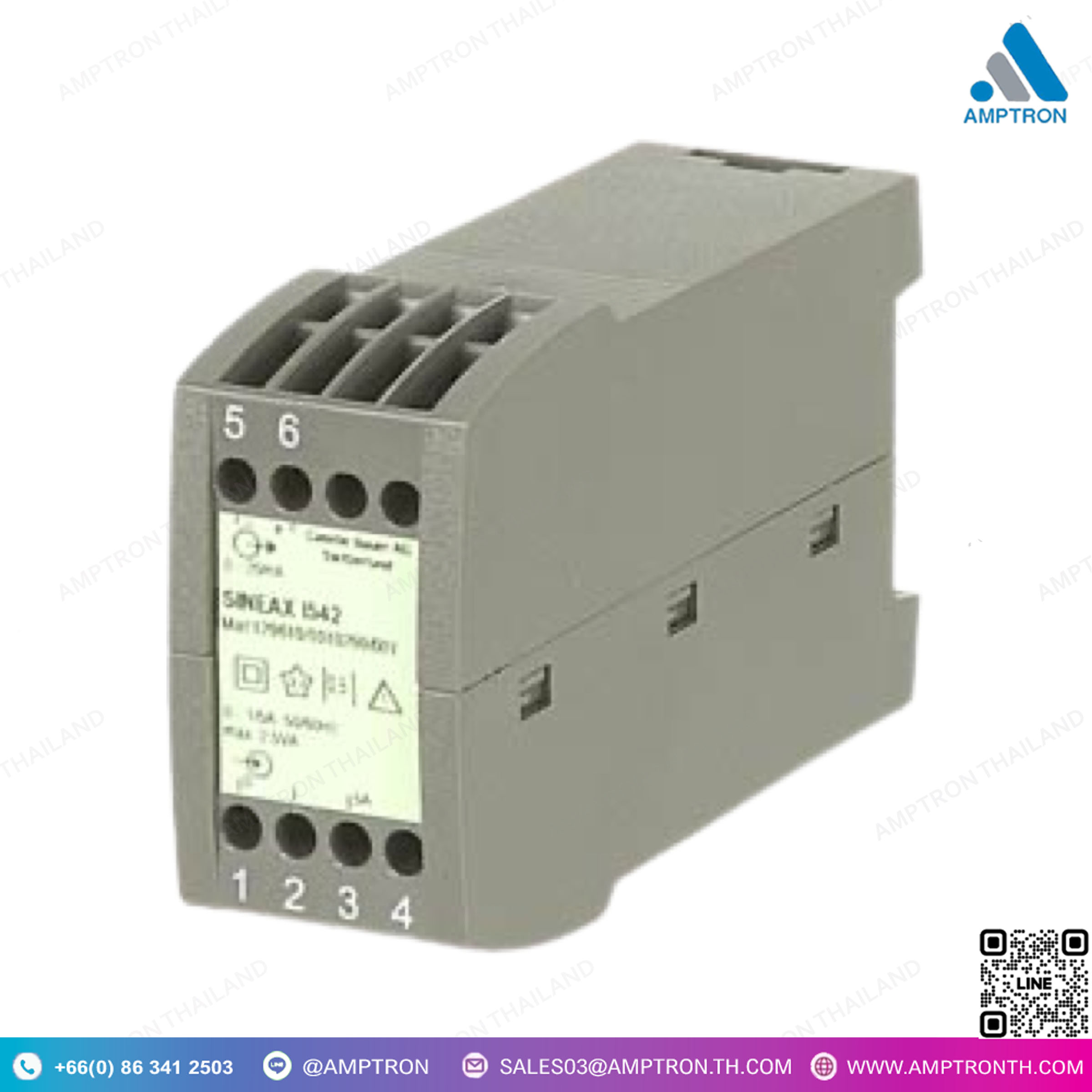

Transducer CT ทรานสดิวเซอร์สำหรับกระแสไฟ AC รุ่น SINEAX I542
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX I 542
Size : 35x70x114mm (WxHxD)

• การวัดค่าอินพุต: 2 ช่วงการวัด, 1/5 A หรือ 1.2/6 A
• ค่าใช้จ่ายในการต่อสายไฟด้วยตนเอง / ลดค่าใช้จ่ายในการต่อสายไฟ
• การใช้พลังงานต่ำ / สามารถใช้ CT’s เล็กกว่า
• ฉบับมาตรฐานตามที่นักสำรวจชาวเยอรมันลอย ด์.
• ช่วงการวัด / 1 A หรือ / 5 A
• คลาส 0.5
• บ้าน P8/35 สำหรับการติดตั้งราง
• Lexan 940 (โพลีคาร์บอเนต) ระดับการเผาไหม้ V-0 acc. ถึง UL94, การแยกตัวออกเอง, ไม่หยด, ปราศจากฮาโลเจน
• IEC 1000-4-2/-3/-4/-5/-6

DESCRIPTION

• Measurement method: Rectifier process
• Measurement input: Alternating current, sinusoidal, arithmetic mean value measurement, effective value calibration
• Measuring range: 1/5 A or 1.2/6 A selectable at terminals
• Measurement output: Unipolar 0…1, 0…5, 0…10 or 0…20 mA or 0…1 to 0…10 V
• Power supply: without power supply terminal (self-powered), less wiring expense
• Housing for top-hat rail mounting
• Certifications: CSA
• Accuracy (acc. to EN 60688) class 0.5
• IP 40, housing (test wire, EN 60 529) IP 20, terminals (test finger, EN 60 529)
• Operating temperature: –10 to + 55 °C

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
