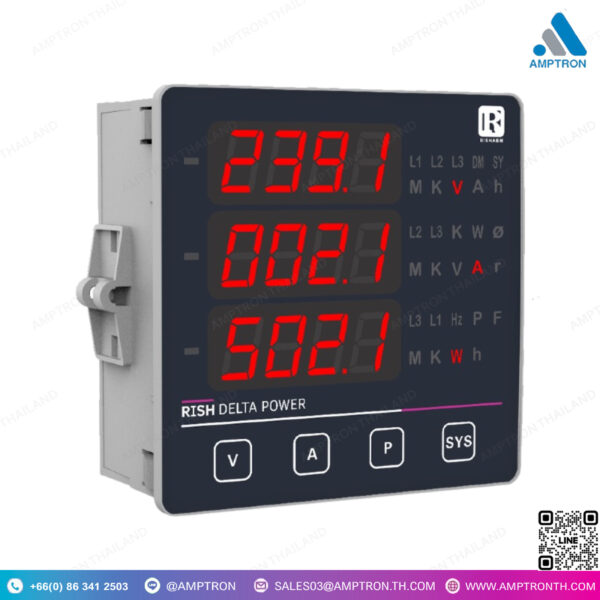

Digital Multifunction ดิจิตอลมัลติฟังก์ชั่น รุ่น RISH Delta
Brand : RISHABH
Catalog : Google Drive
Model : RISH Delta Power
Size : 96x96mm
• การติดตั้งที่รวดเร็วและง่ายดายบนแผงด้วยระบบคลิกอัตโนมัติ
• การวัดค่า RMS
• สวิตช์จำกัด (Limit Switch) (ตัวเลือกเสริม)
• จอแสดงผล LED สว่างพิเศษ 3 บรรทัด 4 หลัก (สูงสุดถึง 9999)
• สามารถตั้งโปรแกรมอัตราส่วน CT/PT ได้ที่ไซต์งาน
• ผู้ใช้สามารถเลือกค่า CT Secondary เป็น 1A หรือ 5A
• ผู้ใช้สามารถเลือกค่า PT Secondary ได้ตั้งแต่ 100 VLL ถึง 500 VLL
• ผู้ใช้สามารถเลือกเครือข่าย 3เฟส 3 สาย / 3เฟส 4 สาย / เฟสเดียว
• แหล่งจ่ายไฟเสริมสองตัวเลือก: 40V – 300V AC/DC หรือ 12V – 48V DC
• เก็บค่า MIN/ MAX
• วัดและแสดง RPM, ชั่วโมงการทำงาน, ชั่วโมงที่เปิดใช้งาน, จำนวนการขัดจังหวะ
• ความแม่นยำระดับ Class 1.0
• อุณหภูมิการทำงาน 0°C ถึง +55°C
• มาตรฐานที่ใช้: IEC 61326-1: 2005, IEC 61010-1: 2001, IEC 60529
• ได้รับการรับรองมาตรฐาน IP 50 (ด้านหน้า) และ IP 20 (ด้านหลัง)
DESCRIPTION
• Fast & Easy Installation on panel with self clicking.
• True RMS measurement.
• Limit Switch (optional).
• 3 Line 4 Digits ultra bright LED Display (up to 9999).
• On site Programmable CT/PT Ratios.
• User selectable CT Secondary 1N5A.
• User selectable PT Secondary from 100 VLL to 500 VLL.
• User selectable 3ph3wire / 3ph4wire / single phase Network.
• Two auxiliary Power Supply available 40V – 300V AC DC or 12V-48V DC.
• Storage of MIN/ MAX values.
• Measurement & Display of RPM, Run hours, On hours,No. of interruption.
• Accuracy Class 1.0
• Operating temperature 0°C to +55°C
• Standards IEC 61326-1: 2005, IEC 61010-1-2001, IEC60529
• Conforms to IP 50 (for front face) & IP 20 (for back)
Multifunction Digital Relay คืออะไร
Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล
ฟังก์ชันที่มักพบใน Multifunction Digital Relay
- การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
- การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
- การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
- การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
- การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
- ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต
ข้อดีของ Multifunction Digital Relay
- ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
- การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
- การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
- การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
- การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
