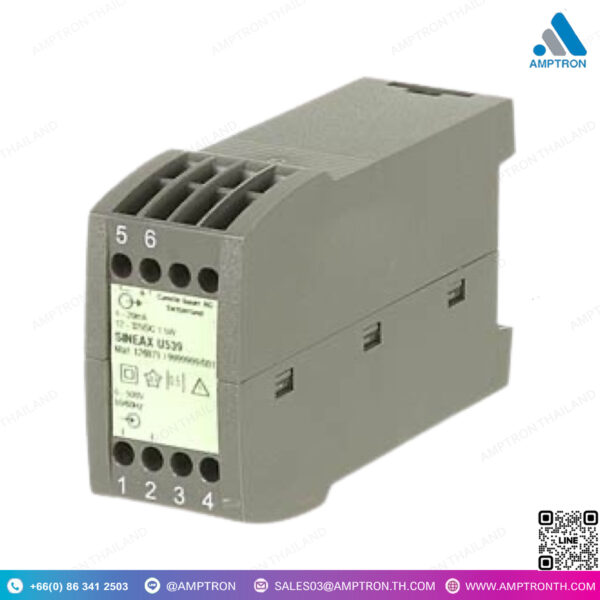

ทรานสดิวเซอร์สำหรับแรงดันไฟฟ้ากระแสสลับ SINEAX U539
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX U539
Size : 35x70x114mm (WxHxD)
• วิธีการวัด: กระบวนการตรง (rectifier process)
• อินพุตการวัด: แรงดันไฟฟ้ากระแสสลับ (sinusoidal), การวัดค่าเฉลี่ยเลขคณิต, การสอบเทียบค่ามาตรฐาน
• เอาท์พุตการวัด: ยูนิโปลาและไลฟ์-ซีโร่ 0…1.0 ถึง 0…20 mA หรือ ไลฟ์-ซีโร่ 0.2…1 ถึง 4…20 mA หรือ 0…1 ถึง 0…10 V หรือ ไลฟ์-ซีโร่ 0.2…1 ถึง 2…10 V
• แรงดันไฟฟ้า AC 0 … 50 ถึง 0 … 600 V
• ความแม่นยำ (ตามมาตรฐาน EN 60688) คลาส 0.5
• IP 40, ตัวเรือน (สายทดสอบ, EN 60 529) IP 20, ขั้วต่อ (นิ้วทดสอบ, EN 60 529)
• อุณหภูมิในการทำงาน: –10 ถึง +55 °C
DESCRIPTION
• Measurement method: rectifier process Measurement input: alternating voltage sinusoidal, arithmetic mean value measurement, effective value calibration
• Measuring range limits: 0…50 to 0…600 V
• Measurement output: Unipolar and live-zero 0…1.0 to 0…20 mA resp. live-zero 0.2…1 to 4…20 mA or 0…1 to 0…10 V resp. live-zero 0.2…1 to 2…10 V
• Also available with power supply via output circuit at 2-wire connection
• Power supply: AC or DC power supply or wide DC, AC power pack tolerance
• Housing for top-hat rail mounting
• Certifications: CSA
• AC voltage 0 … 50 to 0 … 600 V
• Accuracy (acc. to EN 60688) class 0.5
• IP 40, housing (test wire, EN 60 529) IP 20, terminals (test finger, EN 60 529)
• Operating temperature: –10 to + 55 °C
• Optional test report
Multifunction Transducer คืออะไร ใช้งานอย่างไร
Multifunction Transducer (ตัวแปลงสัญญาณหลายฟังก์ชัน) เป็นอุปกรณ์ที่ใช้ในการวัดและแปลงค่าพารามิเตอร์หลายประเภทที่เกี่ยวข้องกับพลังงานไฟฟ้า เช่น กระแสไฟฟ้า (Current), แรงดันไฟฟ้า (Voltage), พลังงาน (Power), ความถี่ (Frequency), ค่าพลังงานสะสม (Energy), และพลังงานไฟรีแอคทีฟ (Reactive Power) แล้วแปลงข้อมูลเหล่านั้นให้เป็นสัญญาณที่สามารถอ่านหรือบันทึกได้ ซึ่งสามารถใช้ได้ในหลายๆ การใช้งานเช่น ระบบไฟฟ้า, การควบคุม, หรือระบบการเฝ้าระวังพลังงาน
ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:
- Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
- ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
- อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
- Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
- วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
- Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
- ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
- Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
- ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า
หลักการทำงานของ Multifunction Transducer:
- การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
- การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
- การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
- การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
