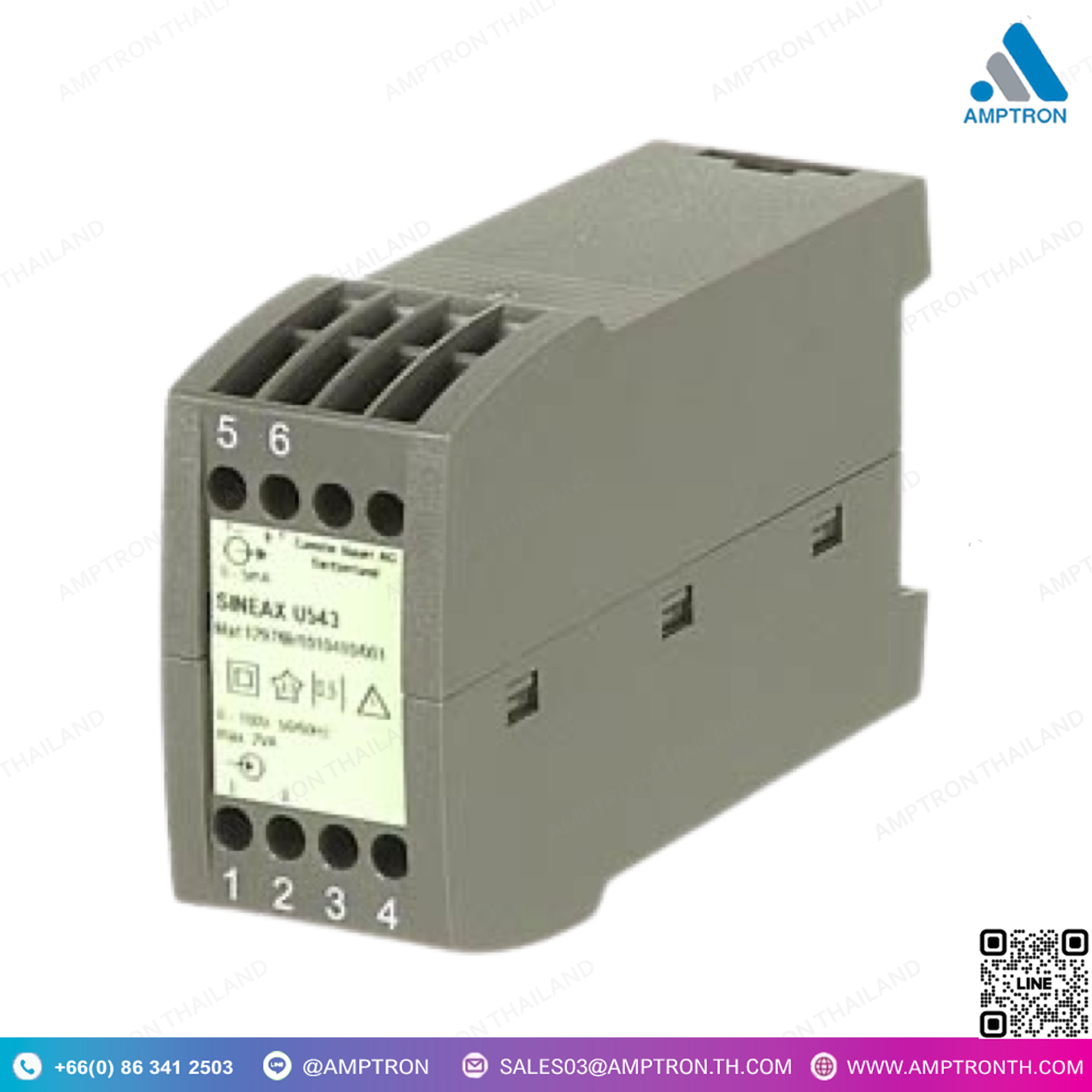

ทรานสดิวเซอร์วัดกระแสไฟฟ้า Current Transducer SINEAX U543
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX U 543
Size : 35x70x114mm (WxHxD)

• วิธีการวัด: กระบวนการตรง (rectifier process)
• อินพุตการวัด: แรงดันไฟฟ้ากระแสสลับ, แบบไซนัส, การวัดค่าเฉลี่ยเลขคณิต,
• การสอบเทียบค่ามาตรฐาน
• แรงดันอินพุตที่กำหนด: 0…20 ถึง 0…600 V
• เอาท์พุตการวัด: ยูนิโปลา 0…1, 0…5, 0…10 หรือ 0…20 mA หรือ 0…1 ถึง 0…10 V
• แหล่งจ่ายไฟ: ไม่มีขั้วจ่ายไฟ (พลังงานจากตัวเอง), ลดค่าใช้จ่ายในการเดินสาย
• ความแม่นยำ (ตามมาตรฐาน EN 60688) คลาส 0.5
• IP 40, ตัวเรือน (สายทดสอบ, EN 60 529) IP 20, ขั้วต่อ (นิ้วทดสอบ, EN 60 529)
• อุณหภูมิในการทำงาน: –10 ถึง +55 °C

DESCRIPTION

• Measurement method: rectifier process
• Measurement input: alternating voltage, sinusoidal, arithmetic mean value measurement,
• Effective value calibration
• Nominal input voltage: 0…20 to 0…600 V
• Measurement output: unipolar 0…1, 0…5, 0…10 or 0…20 mA or 0…1 to 0…10 V
• Power supply: without power supply terminal (self-powered), less wiring expense
• Standard as marine version per Lloyd’s Register of Shipping
• Housing for top-hat rail mounting
• Certification: CSA
• Accuracy (acc. to EN 60688) class 0.5
• IP 40, housing (test wire, EN 60 529) IP 20, terminals (test finger, EN 60 529)
• Operating temperature: –10 to + 55 °C
• Optional test report

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
