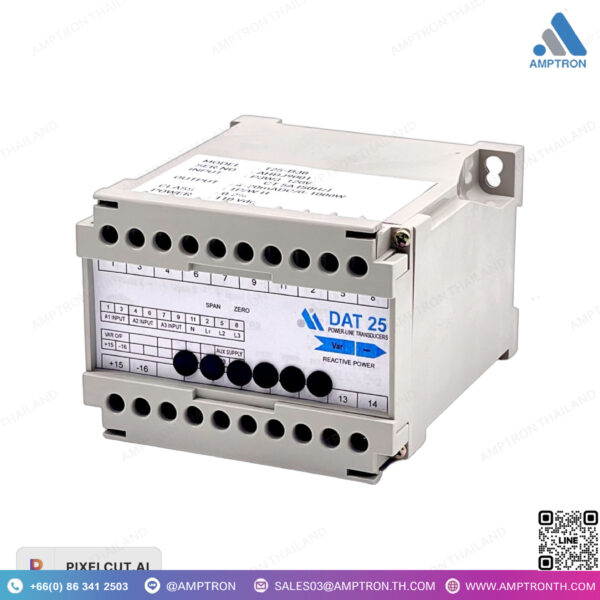

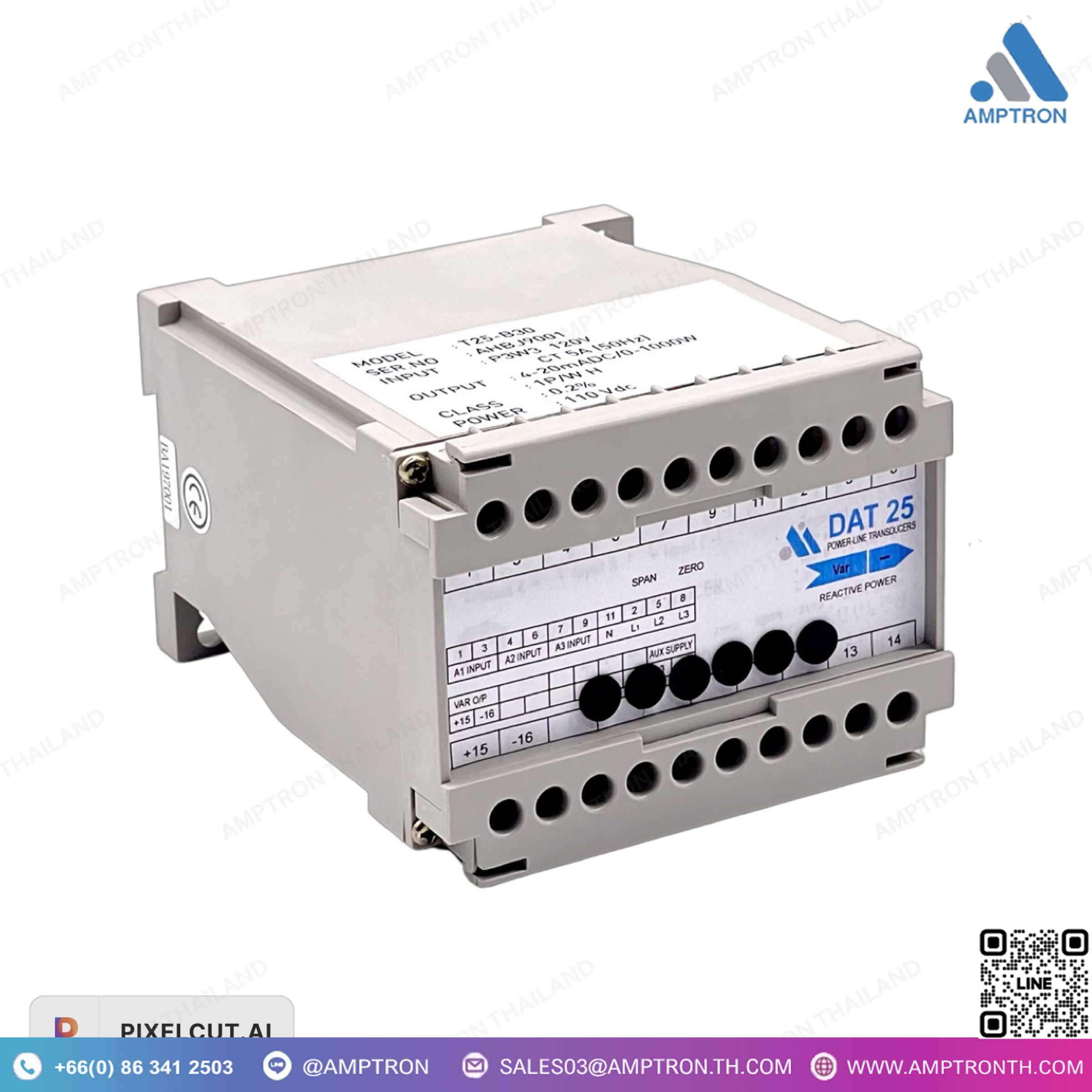

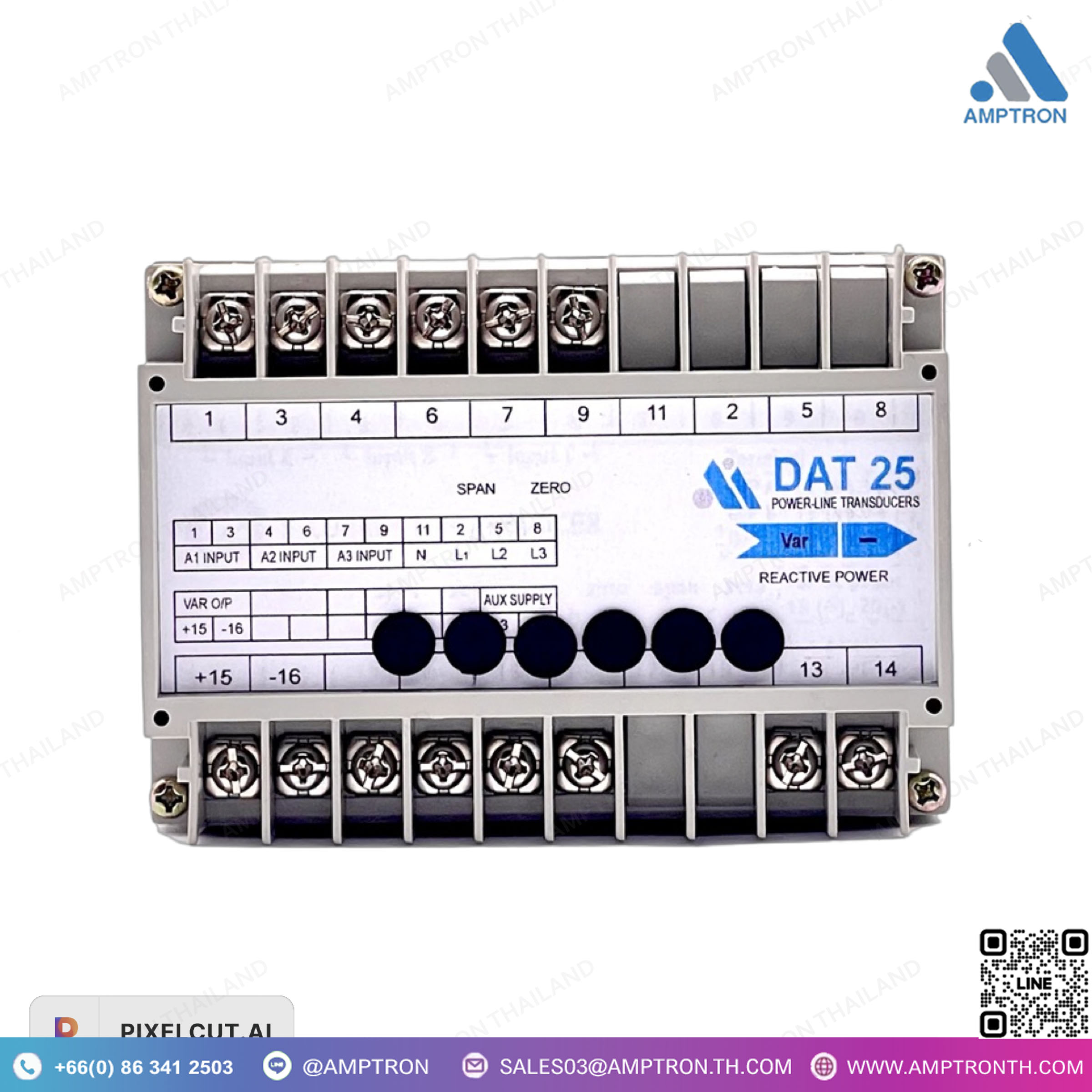

ทรานสดิวเซอร์ (Var) Reactive Power Line Transducer T25-B

ทรานสดิวเซอร์ (Var) Reactive Power Line Transducer T25-B
Brand : Ai
Catalog : Google Drive
Model : T25-B12, T25-B13, T25-B20, T25-B30
Size : 100x78x116 mm
T25-B12 : 3เฟส 3สาย balanced load
T25-B13 : 3เฟส 4สาย balanced load
T25-B20 : 3เฟส 3สาย unbalanced load
T25-B30 : 3เฟส 4สาย unbalanced load

• แรงดันไฟฟ้าเข้า : 110V, 120V, 240V, 415V ± 25% หรือตามคำขอ
• กระแสไฟฟ้าเข้า : 1A, 5A & 10A หรือตามคำขอ
• ความถี่ : 50 or 60 Hz ± 2hz
• Output ranges
0…1mA into 0-10kΩ ,0…5mA into 0-2kΩ
0…10mA into 0-1kΩ ,0…20mA into 0-500Ω
4…20mA into 0-500Ω ,0…1V, min 200Ω
0…5V, min 1Ω ,0…10V, min 2kΩ
1…5V, min 1kΩ ,2…10V, min 2kΩ
• คลาส (23 ± 5 ํC) : ± 0.5% (avg.) ±0.4% (RMS) according to IEC688-1
• ไฟเลี้ยง 110V, 115V, 120V, ± 20% หรือตามคำขอ
• มาตรฐาน IEC 529/DIN 40050
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

ทรานสดิวเซอร์ (Var) Reactive Power Line Transducer T25-B
Brand : Ai
Catalog : Google Drive
Model : T25-B12, T25-B13, T25-B20, T25-B30
Size : 100x78x116 mm
T25-B12 : 3เฟส 3สาย balanced load
T25-B13 : 3เฟส 4สาย balanced load
T25-B20 : 3เฟส 3สาย unbalanced load
T25-B30 : 3เฟส 4สาย unbalanced load

• แรงดันไฟฟ้าเข้า : 110V, 120V, 240V, 415V ± 25% หรือตามคำขอ
• กระแสไฟฟ้าเข้า : 1A, 5A & 10A หรือตามคำขอ
• ความถี่ : 50 or 60 Hz ± 2hz
• Output ranges
0…1mA into 0-10kΩ ,0…5mA into 0-2kΩ
0…10mA into 0-1kΩ ,0…20mA into 0-500Ω
4…20mA into 0-500Ω ,0…1V, min 200Ω
0…5V, min 1Ω ,0…10V, min 2kΩ
1…5V, min 1kΩ ,2…10V, min 2kΩ
• คลาส (23 ± 5 ํC) : ± 0.5% (avg.) ±0.4% (RMS) according to IEC688-1
• ไฟเลี้ยง 110V, 115V, 120V, ± 20% หรือตามคำขอ
• มาตรฐาน IEC 529/DIN 40050
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

DESCRIPTION

T25-B12 – 3ph 3w balanced load var transducer
T25-B13 – 3ph 4w balanced load var transducer
T25-B20 – 3ph 3w unbalanced load var transducer
T25-B30 – 3ph 4w unbalanced load var transducer

• Voltage : 110V, 120V, 240V, 415V ± 25% or request
• Current : 1A, 5A & 10A or request
• Frequency 50 or 60 Hz ± 2hz
“• Burden 0.3VA/element
1VA/element (for AS)”
“• Permissible overload : 2X rated current continuous,
10X rated current – 10secs,
25X rated current – 2 secs,
50X rated current – 1 sec”
• Output ranges
0…1mA into 0-10kΩ ,0…5mA into 0-2kΩ
0…10mA into 0-1kΩ ,0…20mA into 0-500Ω
4…20mA into 0-500Ω ,0…1V, min 200Ω
0…5V, min 1Ω ,0…10V, min 2kΩ
1…5V, min 1kΩ ,2…10V, min 2kΩ
• Accuracy (23 ± 5 ํC) : ± 0.5% (avg.) ±0.4% (RMS) According to IEC 688-1
• Supply 110V, 115V, 120V, ± 20% or request
• IEC 529/DIN 40050
• Protection IP50 front panel, IP30 terminal
• Optional test report
• More detail see ordering information. Tel : 0863412503

ทรานสดิวเซอร์ (วาร์) คืออะไร

 ทรานสดิวเซอร์ (วาร์) หรือที่เรียกว่า VAR Transducer เป็นอุปกรณ์ที่ใช้สำหรับวัดและแปลงพลังงานปฏิกิริยา (Reactive Power) หรือที่เรียกว่า วาร์ (VAR – Volt-Ampere Reactive) ซึ่งเป็นพลังงานที่ใช้ในการสร้างสนามแม่เหล็กในอุปกรณ์ไฟฟ้า เช่น หม้อแปลงไฟฟ้าและมอเตอร์ไฟฟ้า ให้เป็นสัญญาณไฟฟ้าออกมาเพื่อใช้งานในระบบควบคุมหรือการตรวจสอบ

พลังงานปฏิกิริยา (Reactive Power) คืออะไร?

  • พลังงานปฏิกิริยา (วาร์) เป็นพลังงานที่ไม่ได้ถูกใช้ไปกับการทำงานจริงๆ (เช่น การให้แสงสว่าง หรือการทำงานของมอเตอร์) แต่เป็นพลังงานที่ต้องการสำหรับการสร้างและรักษาสนามแม่เหล็กในอุปกรณ์บางชนิด พลังงานนี้ไม่ได้ถูกบริโภคในระบบไฟฟ้า แต่มีความสำคัญในการรักษาเสถียรภาพของระบบไฟฟ้า

การทำงานของ VAR Transducer

  1. การตรวจวัด: VAR Transducer จะตรวจวัดค่าพลังงานปฏิกิริยา (Reactive Power) ในระบบไฟฟ้า 3 เฟสหรือเฟสเดียว ขึ้นอยู่กับประเภทของระบบ
  2. การแปลงสัญญาณ: พลังงานปฏิกิริยาที่ตรวจวัดได้จะถูกแปลงเป็นสัญญาณไฟฟ้า (สัญญาณ DC หรือสัญญาณอนาล็อก) ที่สามารถส่งไปยังระบบควบคุมอัตโนมัติ หรือใช้ในการวิเคราะห์ข้อมูลได้
  3. การแสดงผล: สัญญาณที่แปลงแล้วสามารถใช้เพื่อแสดงผลผ่านมิเตอร์ดิจิตอล หรือส่งต่อไปยังระบบควบคุมเพื่อปรับสมดุลพลังงานในระบบไฟฟ้า

ประโยชน์ของ VAR Transducer

  • การจัดการพลังงานปฏิกิริยา: ช่วยให้สามารถตรวจสอบและจัดการการใช้พลังงานปฏิกิริยาในระบบได้ ทำให้ระบบไฟฟ้ามีประสิทธิภาพมากขึ้นและลดการสูญเสียพลังงาน
  • การป้องกันและควบคุมระบบไฟฟ้า: การตรวจวัดและควบคุมพลังงานปฏิกิริยาช่วยป้องกันไม่ให้เกิดความเสียหายกับอุปกรณ์ไฟฟ้า เช่น หม้อแปลงหรือมอเตอร์
  • เพิ่มเสถียรภาพของระบบไฟฟ้า: ลดความผันผวนของพลังงานในระบบไฟฟ้า ทำให้ระบบทำงานได้อย่างราบรื่น
