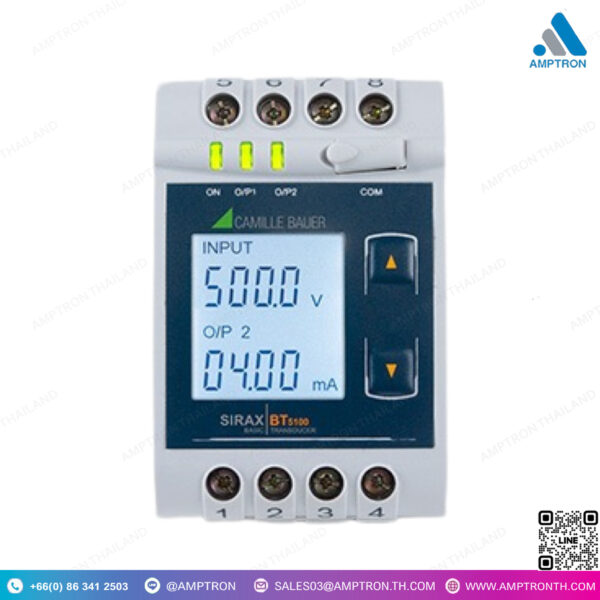

ทรานสดิวเซอร์สำหรับแรงดันไฟฟ้า 1 เฟส รุ่น SIRAX BT5100

ทรานสดิวเซอร์สำหรับแรงดันไฟฟ้า 1 เฟส รุ่น SIRAX BT5100
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SIRAX BT5100
Size : 43.75×65.5×106.5 mm (WxHxD)

• การเชื่อมต่อแบบเฟสเดียว (แรงดันไฟฟ้า)
• เอาต์พุตอนาล็อก 2 ช่อง สามารถตั้งค่าได้เป็นแบบเส้นตรงหรือแบบมีการคดเคี้ยวในช่วงจาก 0/4…20 mA, 0/2…10 V
• การตั้งค่าอุปกรณ์ที่รวดเร็วในสถานที่โดยใช้ปุ่มกดหรือผ่านซอฟต์แวร์ CB-Configurator
• การใช้งานอุปกรณ์ง่ายๆ ในสถานที่
• การแสดงผลข้อมูลที่วัดได้อย่างชัดเจนและอ่านง่ายผ่านหน้าจอ LCD
• การสื่อสารที่ยืดหยุ่นและการอ่านข้อมูลจากระยะไกลผ่านอินเตอร์เฟซ Modbus RTU ที่รวมมาในตัว
• ติดตั้งบนราง DIN สำหรับการติดตั้งบนรางท็อปแฮต
• การป้องกันตามมาตรฐาน EN 60529 ตัวเรือน IP40, ขั้วต่อ IP20
• อุณหภูมิในการทำงาน 0 … 23 … 45 °C
• รายงานการทดสอบที่เลือกได้

Facebook
Email
LinkedIn

ทรานสดิวเซอร์สำหรับแรงดันไฟฟ้า 1 เฟส รุ่น SIRAX BT5100
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SIRAX BT5100
Size : 43.75×65.5×106.5 mm (WxHxD)

• การเชื่อมต่อแบบเฟสเดียว (แรงดันไฟฟ้า)
• เอาต์พุตอนาล็อก 2 ช่อง สามารถตั้งค่าได้เป็นแบบเส้นตรงหรือแบบมีการคดเคี้ยวในช่วงจาก 0/4…20 mA, 0/2…10 V
• การตั้งค่าอุปกรณ์ที่รวดเร็วในสถานที่โดยใช้ปุ่มกดหรือผ่านซอฟต์แวร์ CB-Configurator
• การใช้งานอุปกรณ์ง่ายๆ ในสถานที่
• การแสดงผลข้อมูลที่วัดได้อย่างชัดเจนและอ่านง่ายผ่านหน้าจอ LCD
• การสื่อสารที่ยืดหยุ่นและการอ่านข้อมูลจากระยะไกลผ่านอินเตอร์เฟซ Modbus RTU ที่รวมมาในตัว
• ติดตั้งบนราง DIN สำหรับการติดตั้งบนรางท็อปแฮต
• การป้องกันตามมาตรฐาน EN 60529 ตัวเรือน IP40, ขั้วต่อ IP20
• อุณหภูมิในการทำงาน 0 … 23 … 45 °C
• รายงานการทดสอบที่เลือกได้

DESCRIPTION

• One-phase connection (Voltage)
• 2 configurable analog outputs linear or kinked in a range from 0/4…20 mA, 0/2…10
• Quick on-site programming using push buttons or via CB-Configurator software
• Simple on-site device operation
• Clear and well readable representation of measured data via LCD display
• Flexible communication and remote readout via integrated Modbus RTU interface
• DIN rail for top-hat rail mounting
• Protection according to EN 60529 IP40 housing, IP20 terminals
• Operating temperature 0 … 23 … 45 °C
• Optional test report

Multifunction Transducer คืออะไร ใช้งานอย่างไร

Multifunction Transducer (ตัวแปลงสัญญาณหลายฟังก์ชัน) เป็นอุปกรณ์ที่ใช้ในการวัดและแปลงค่าพารามิเตอร์หลายประเภทที่เกี่ยวข้องกับพลังงานไฟฟ้า เช่น กระแสไฟฟ้า (Current), แรงดันไฟฟ้า (Voltage), พลังงาน (Power), ความถี่ (Frequency), ค่าพลังงานสะสม (Energy), และพลังงานไฟรีแอคทีฟ (Reactive Power) แล้วแปลงข้อมูลเหล่านั้นให้เป็นสัญญาณที่สามารถอ่านหรือบันทึกได้ ซึ่งสามารถใช้ได้ในหลายๆ การใช้งานเช่น ระบบไฟฟ้า, การควบคุม, หรือระบบการเฝ้าระวังพลังงาน

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

  1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
    • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
    • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
  2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
    • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
  3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
    • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
  4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
    • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

  1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
  2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
  3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
  4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
