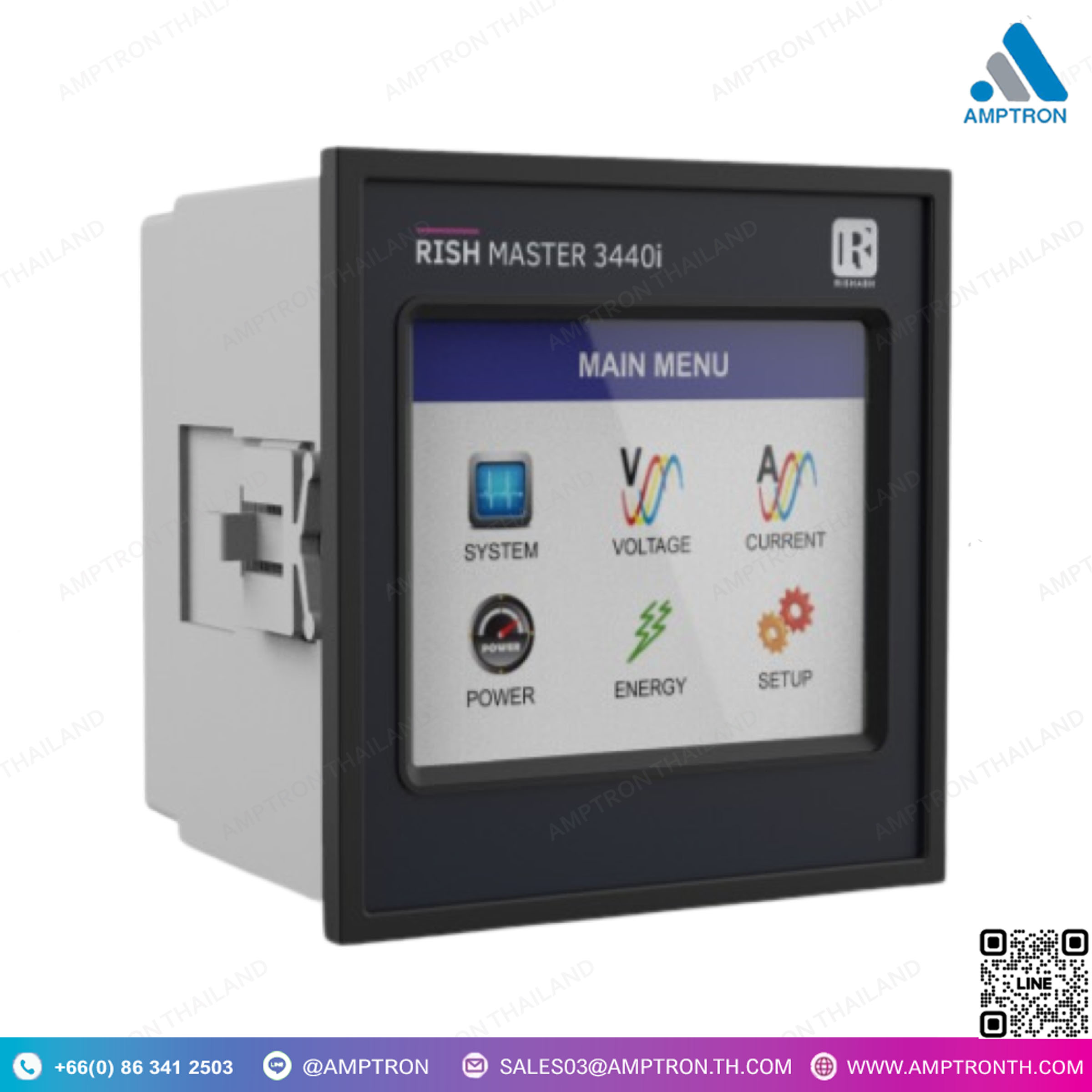

มัลติฟังก์ชั่นมิเตอร์ หน้าจอสัมผัส รุ่น RISH Master 3440i

มัลติฟังก์ชั่นมิเตอร์ หน้าจอสัมผัส รุ่น RISH Master 3440i
Brand : RISHABH
Catalog : Google Drive
Model : RISH Master 3440i
Size : 96x96mm

• Rish Master 3430i มาพร้อมกับจอ LCD สีแบบสัมผัสที่มีกราฟิกความละเอียด 320×240
• แผนภาพ Phasor: การแสดงภาพแรงดันไฟฟ้าและกระแสไฟฟ้าของทั้ง 3 เฟสในรูปแบบเวกเตอร์
• ผู้ใช้สามารถกำหนดสีเฉพาะสำหรับแต่ละเฟสตามความต้องการของแอปพลิเคชันผ่านหน้าจอ
• การแสดงภาพคลื่นไซนูซอยด์ของกระแสไฟฟ้าและแรงดันไฟฟ้าของทั้ง 3 เฟส
• จอ LED ความสว่างสูง 3 บรรทัด 4 หลัก
• จำนวนพารามิเตอร์ที่สามารถวัดได้: สูงสุดถึง 48 ตัว
• ตัวเลือก MODBUS (RS485) Output (พร้อมการแยกสัญญาณด้วยแสง)
• ตัวเลือก Pulse Output (1 หรือ 2 Relay output)
• อุณหภูมิการทำงาน: -10°C ถึง +55°C
• สอดคล้องกับมาตรฐาน IP 54 (ด้านหน้า) ตามมาตรฐาน IEC 60529
• มาตรฐาน IEC 61010-1-2001, IEC 61326

DESCRIPTION

• Rish Master 3430i has touch sensible color graphics LCD display with resolution of 320×240
• Phasor Diagram : Pictorial representation of all 3 Phases (Voltage & Current) in terms of vectors
• User can assign individual colour for each each phase as per the application requirement through display
• Pictorial representation of all 3 phases Current & voltage in terms of sinusoidal waveform
• On site programmable PT/CT ratios
• User selectable PT Secondary
• User selectable CT Secondary 5A/1A
• User can program on site the network connection as either 3 Phase 3 Wire or 4 Wire using front panel keys. For single phase applications, single phase version is available.
• Onsite selection of Auto scroll / Fixed Screen
• Active energy (kWhr), Reactive energy (kVArhr) and Apparent energy ( kVAhr). Any of the parameters can be freely assigned to 2 optional pulse outputs.
• The instrument measures distorted waveform up to 15th Harmonic
• High brightness 3 line 4 digits LED display
• Number of parameters measured: up to 48
• Total Harmonic Distortion (THD)
• User selectable Low Current suppression (Below 30 mA)
• The instrument stores minimum and maximum values for System Voltage and System Current. Every 40 sec minimum and maximum readings are updated.
• Optional MODBUS (RS485) Output (With Optical Isolation)
• Optional Pulse Output ( 1 or 2 Relay output)
• Operating temperature -10°C to +55°C
• Conforms to IP 54 (front face) as per lEC60529
• Standard IEC 61010-1- 2001, IEC 61326

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ คืออะไร

ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ (Digital Multifunction Meter) เป็นอุปกรณ์วัดและแสดงผลค่าต่างๆ ในระบบไฟฟ้า โดยสามารถวัดได้หลายพารามิเตอร์ในอุปกรณ์เดียว ซึ่งแตกต่างจากมิเตอร์ทั่วไปที่อาจวัดได้เพียงค่าพลังงานอย่างเดียว

หน้าที่ของดิจิตอลมัลติฟังก์ชั่นมิเตอร์ ดิจิตอลมัลติฟังก์ชั่นมิเตอร์ใช้ในการตรวจวัดและแสดงค่าต่างๆ ของระบบไฟฟ้า เช่น:

1. แรงดันไฟฟ้า (Voltage)
2. กระแสไฟฟ้า (Current)
3. กำลังไฟฟ้า (Power)
4. พลังงานไฟฟ้า (Energy)
5. ความถี่ (Frequency)
6. ตัวประกอบกำลัง (Power Factor)

คุณสมบัติและการใช้งาน

- วัดได้หลายค่าในเครื่องเดียว: เครื่องนี้สามารถวัดพารามิเตอร์หลายๆ ค่าในเวลาเดียวกัน ทำให้ผู้ใช้สามารถตรวจสอบการทำงานของระบบไฟฟ้าได้อย่างครบถ้วน
- การแสดงผลแบบดิจิตอล: ข้อมูลจะแสดงบนหน้าจอในรูปแบบดิจิตอล ทำให้การอ่านค่ามีความแม่นยำและสะดวกมากขึ้น
- ใช้ในอุตสาหกรรมและการจัดการพลังงาน: ดิจิตอลมัลติฟังก์ชั่นมิเตอร์เหมาะสำหรับใช้ในโรงงานอุตสาหกรรมหรืออาคารขนาดใหญ่ที่ต้องการตรวจสอบและควบคุมพลังงานอย่างมีประสิทธิภาพ

ข้อดี

- ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การวัดค่ามีความเที่ยงตรงมาก
- ตรวจสอบได้หลายพารามิเตอร์พร้อมกัน: ทำให้สามารถติดตามการใช้พลังงานและคุณภาพไฟฟ้าได้ง่ายขึ้น
- มีฟังก์ชั่นเสริม: บางรุ่นสามารถเชื่อมต่อกับระบบเครือข่าย เพื่อส่งข้อมูลให้กับระบบควบคุมกลาง (SCADA) หรือใช้ในการวิเคราะห์การใช้พลังงานอย่างละเอียด
