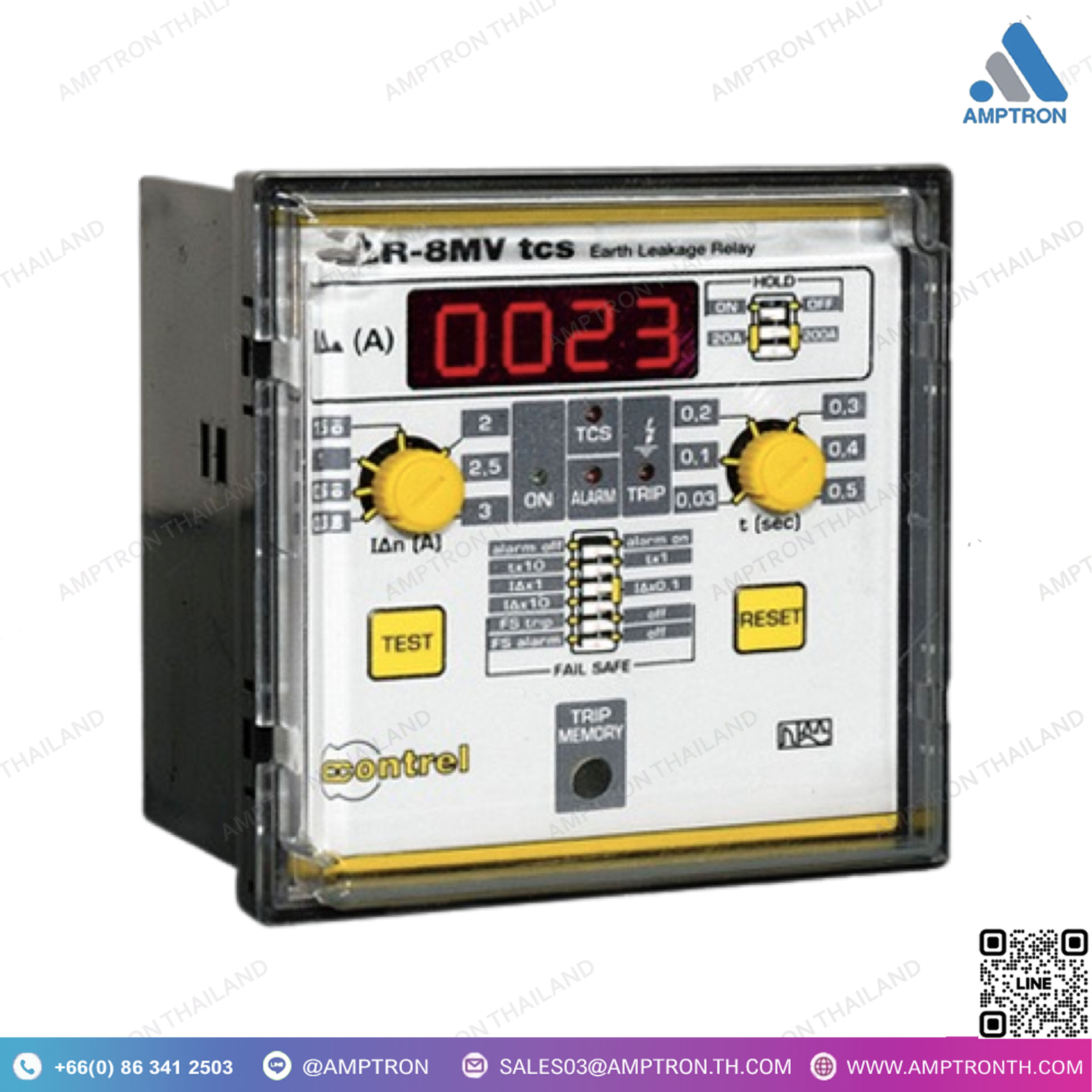

รีเลย์ตรวจจับไฟรั่ว Earth Leakage Relay รุ่น ELR-8V

รีเลย์ตรวจจับไฟรั่ว Earth Leakage Relay รุ่น ELR-8V
Brand : CONTREL
Catalog : Google Drive
Model : ELR-8V 48,ELR-8V 110, ELR-8V 415, ELR-8Vtcs 48, ELR-8Vtcs 110, ELR-8Vtcs 415
ELR-8mVtcs 48, ELR-8mVtcs 110, ELR-8mVtcs 415
Size : 96x96mm

• รีเลย์เอาต์พุต 2 รีเลย์แต่ละตัวพร้อมสัมผัสการเปลี่ยนแปลง, การสะดุด 2 ครั้งหรือสะดุด 1 ครั้งและการเตือน 1 ครั้ง
• การแจ้งเตือนล่วงหน้าและการทำงานที่ปลอดภัยที่สามารถกำหนดค่าความล้มเหลวได้
• ควบคุมการเชื่อมต่อแบบ tooid อัตโนมัติ
• ตัวบ่งชี้ LED พลังงานสีเขียว (ON)
• รีเลย์สีแดงสะดุดตัวบ่งชี้ LED (TRIP)
• ตัวบ่งชี้ LED เตือนก่อนสะดุดสีแดง (ALARM)
• การทดสอบการทำงานของวงจร Shunting Circuit (TCS) (ELR-8tcs, ELR-8mVtcs
• ฟลัชเมานท์บ้านขนาด 96×96 มม. พร้อมฝาครอบโปร่งใส
• ระดับการป้องกัน IEC: เทอร์มินัล IP20, IP40 ด้านหน้าพร้อมฝาครอบ

รีเลย์ตรวจจับไฟรั่ว Earth Leakage Relay รุ่น ELR-8V
Brand : CONTREL
Catalog : Google Drive
Model : ELR-8V 48,ELR-8V 110, ELR-8V 415, ELR-8Vtcs 48, ELR-8Vtcs 110, ELR-8Vtcs 415
ELR-8mVtcs 48, ELR-8mVtcs 110, ELR-8mVtcs 415
Size : 96x96mm

• รีเลย์การรั่วไหลของดินชนิด A
• รีเลย์เอาต์พุต 2 รีเลย์แต่ละตัวพร้อมสัมผัสการเปลี่ยนแปลง, การสะดุด 2 ครั้งหรือสะดุด 1 ครั้งและการเตือน 1 ครั้ง
• การแจ้งเตือนล่วงหน้าและการทำงานที่ปลอดภัยที่สามารถกำหนดค่าความล้มเหลวได้
• ควบคุมการเชื่อมต่อแบบ tooid อัตโนมัติ
• ตัวบ่งชี้ LED พลังงานสีเขียว (ON)
• รีเลย์สีแดงสะดุดตัวบ่งชี้ LED (TRIP)
• ตัวบ่งชี้ LED เตือนก่อนสะดุดสีแดง (ALARM)
• ปุ่มทดสอบด้านหน้า
• การรีเซ็ตด้วยตนเองโดยปุ่ม RESET ด้านหน้าหรือการปิดการติดต่อ
• การรีเซ็ตโดยอัตโนมัติโดยการปิดการติดต่อทางไกลหรือการเชื่อมต่อจัมเปอร์ด้านหลัง
• การควบคุมวงจรไฟฟ้าแบบคงที่แบบ tooid-relay
• ตัวบ่งชี้ธง (หน่วยความจำทริป) (ELR-8mVtcs เท่านั้น)
• การวัดและแสดงผลกระแสความผิดพลาดดิจิตอลด้วยหน่วยความจำค่าสะดุดที่สามารถกำหนดค่าได้ (เฉพาะ ELR-8mVtcs)
• การทดสอบการทำงานของวงจร Shunting Circuit (TCS) (ELR-8tcs, ELR-8mVtcs
• ฟลัชเมานท์บ้านขนาด 96×96 มม. พร้อมฝาครอบโปร่งใส
• ระดับการป้องกัน IEC: เทอร์มินัล IP20, IP40 ด้านหน้าพร้อมฝาครอบ

DESCRIPTION

• Earth leakage relay type A
• 2 output relays each with changeover contact, configurable 2 tripping or 1 tripping and 1 alarm
• Configurable fail safe prealarm and operation
• Automatic toroid connection control
• Green power LED indicator (ON)
• Red relay tripped LED indicator (TRIP)
• Red tripping prealarm LED indicator (ALARM)
• Front TEST button
• Manual resetting by front RESET button or remote contact closing
• Automatic resetting by remote contact closing or rear jumper connection
• Constant toroid-relay circuit control
• Flag indicator (TRIP MEMORY) (ELR-8mVtcs only)
• Digital fault current measurement and display with configurable tripping value memory (ELR-8mVtcs only)
• Shunt tripping circuit operating test (TCS) (ELR-8tcs, ELR-8mVtcs only)
• Mounting mode : Flush mount
• Standards IEC/EN 61010, IEC/EN 61000-6-2
• IP degree of protection : IP40 front, IP20 terminals
• Operating temperature : -10…+60 °C

รีเลย์ป้องกันไฟรั่ว คืออะไร

รีเลย์ป้องกันไฟรั่ว (Residual Current Relay หรือ RCD) คือ อุปกรณ์ที่ใช้ในการป้องกันอันตรายจากไฟฟ้ารั่วหรือไฟฟ้าลัดวงจรที่อาจทำให้เกิดไฟไหม้หรือการช็อตไฟฟ้า โดยจะทำงานโดยการตรวจจับกระแสไฟฟ้าที่รั่วออกจากวงจรไฟฟ้า หากมีการรั่วของกระแสไฟฟ้าเกินที่กำหนดไว้ รีเลย์จะตัดการจ่ายไฟทันทีเพื่อป้องกันอันตรายจากไฟฟ้า

ELR (Earth Leakage Relay) หรือ รีเลย์ป้องกันการรั่วของกระแสไฟฟ้าผ่านดิน เป็นอุปกรณ์ที่ใช้ในการตรวจจับและป้องกันการรั่วของกระแสไฟฟ้าที่เกิดขึ้นจากการที่กระแสไฟฟ้าหลุดออกจากวงจรและไปสู่ดิน (กราวด์) ซึ่งสามารถเกิดอันตรายได้ทั้งจากไฟฟ้าช็อตและอันตรายจากไฟฟ้ารั่วที่อาจทำให้เกิดไฟไหม้หรืออันตรายจากไฟฟ้า

การทำงานของ ELR:

ELR จะตรวจจับการไหลของกระแสไฟฟ้าที่ไม่สมดุลระหว่างสายไฟฟ้าส่งและสายกราวด์ โดยอุปกรณ์นี้จะทำงานเมื่อพบว่ามีกระแสไฟฟ้ารั่ว (ที่มีค่ามากกว่าค่าที่ตั้งไว้) ออกไปยังกราวด์ จากนั้นจะทำการตัดการจ่ายไฟในทันทีเพื่อป้องกันอันตรายที่อาจเกิดขึ้น

ประเภทของรีเลย์ป้องกันไฟรั่ว มีหลัก ๆ ดังนี้:
  1. RCD แบบมาตรฐาน (Standard RCD):
    • ตรวจจับกระแสไฟฟ้าที่รั่วไปที่ดินหรือกราวด์ โดยสามารถตัดการทำงานของระบบไฟฟ้าได้ในกรณีที่มีกระแสไฟฟ้ารั่วออกจากวงจรมากกว่าค่าที่ตั้งไว้ เช่น 30 มิลลิแอมป์ (mA) เพื่อป้องกันการช็อตไฟฟ้า
  2. RCD แบบเลือก (Selective RCD):
    • ทำงานในลักษณะเดียวกับ RCD มาตรฐาน แต่มีการปรับตั้งเวลาในการทำงานเพื่อให้การตัดไฟในระบบไฟฟ้าหลายส่วนมีลำดับการทำงานที่ชัดเจน โดยไม่ให้เกิดการตัดไฟทั้งระบบพร้อมกัน
  3. RCCB (Residual Current Circuit Breaker):
    • ป็นรีเลย์ที่ใช้ในการตัดไฟอัตโนมัติเมื่อมีการตรวจจับกระแสไฟฟ้ารั่วในวงจร แต่ไม่สามารถป้องกันกระแสไฟฟ้าลัดวงจร (short circuit) ได้
  4. RCBO (Residual Current Breaker with Overload):
    • เป็นอุปกรณ์ที่รวมฟังก์ชันของ RCCB และ MCB (Miniature Circuit Breaker) ซึ่งจะตัดไฟในกรณีที่มีกระแสไฟฟ้ารั่วและกระแสเกิน (Overload) ทำให้มีการป้องกันทั้งไฟรั่วและไฟเกิน
ประเภทของ ELR:
  1. ELR แบบสัญญาณดิจิทัล (Digital ELR):
    ใช้เทคโนโลยีดิจิทัลในการตรวจจับกระแสไฟฟ้ารั่ว มีความแม่นยำสูงในการตรวจจับและสามารถปรับตั้งค่าต่าง ๆ ได้ง่ายกว่า
  2. ELR แบบอะนาล็อก (Analog ELR):
    ใช้หลักการวัดกระแสไฟฟ้าผ่านวงจรอิเล็กทรอนิกส์ที่สามารถแสดงผลได้ในรูปของเข็มหรือสัญญาณอื่น ๆ
  3. ELR แบบมีการหน่วงเวลา (Time Delay ELR):
    มีฟังก์ชันหน่วงเวลาในการตัดไฟ เมื่อเกิดกระแสไฟฟ้ารั่วบางครั้งอาจเกิดจากการทำงานปกติของอุปกรณ์ไฟฟ้า ดังนั้นการมีหน่วงเวลาเล็กน้อยจะช่วยป้องกันไม่ให้รีเลย์ทำงานผิดพลาด
