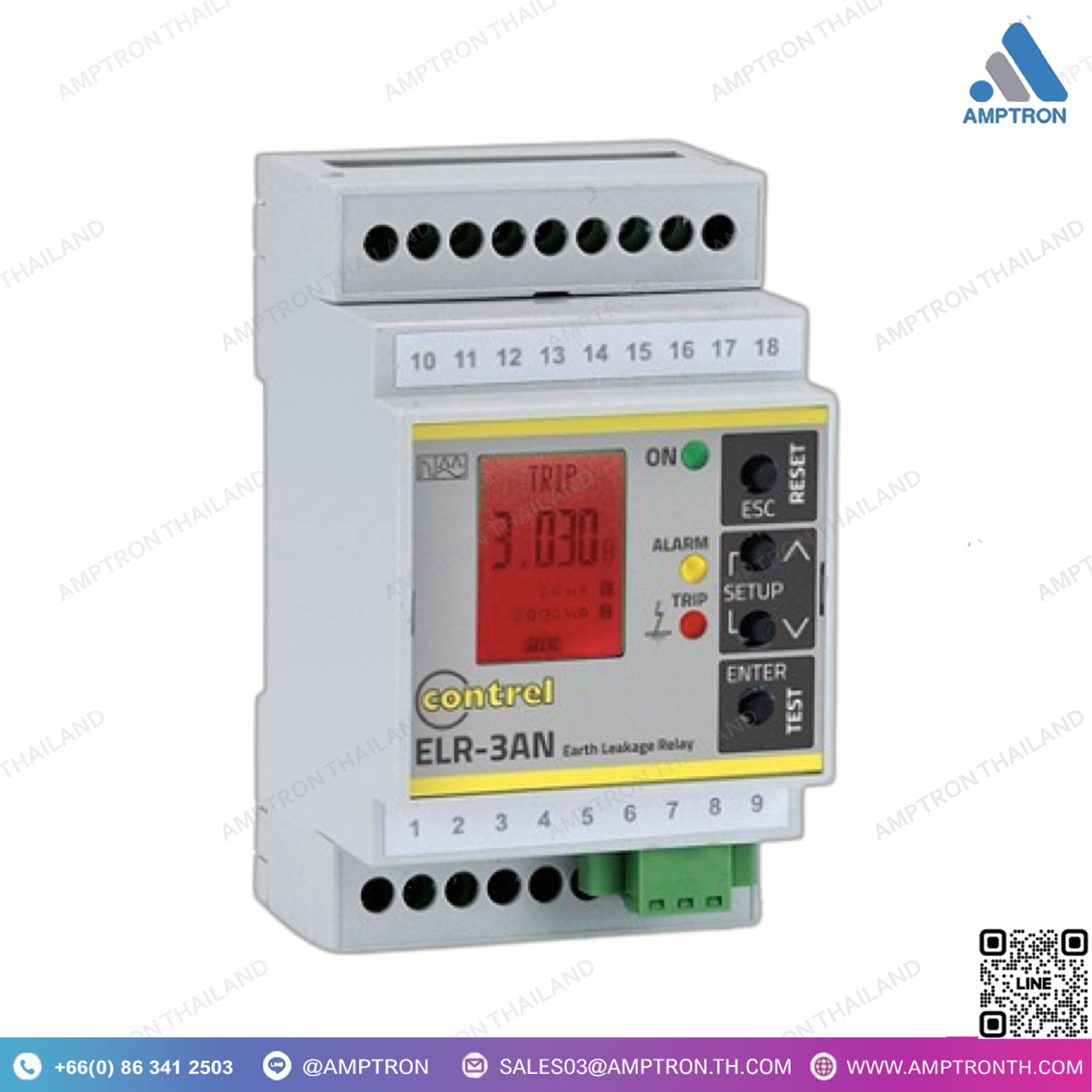

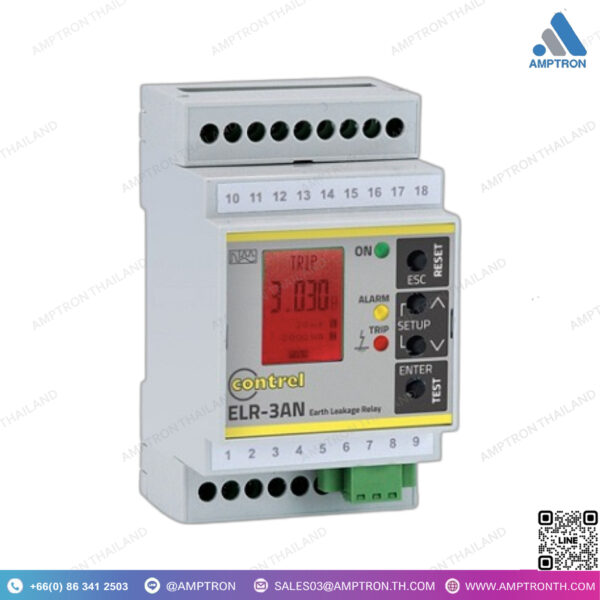

รีเลย์ป้องกันไฟรั่ว RS485 รุ่น ELR-3AN
Brand : CONTREL
Catalog : Google Drive
Model : ELR-3AN
Size : N/A
• รีเลย์การรั่วไหลของดินชนิด A
• การวัดในค่าจริงที่มีประสิทธิภาพ (TRMS)
• การกรองฮาร์มอนิกที่สาม (ตั้งค่าได้)
• บ้านแบบ DIN-rail แบบโมดูล 3 โมดูล
• ชุดถ่ายโอนกระแสเหลือภายนอก CT-1
• การมองเห็นค่าการรั่วไหลทันที
• จอแสดงผล LCD แบบแบ็คไลท์ (สีเขียว, สีเหลือง, สีแดง)
• ตัวบ่งชี้ LED พลังงานสีเขียว (ON)
• ตัวบ่งชี้สัญญาณเตือนล่วงหน้าสีเหลือง (ALARM)
“• รีเลย์สีแดงสะดุดตัวบ่งชี้ LED (TRIP)
• ทดสอบและตั้งค่าใหม่โดยปุ่มหน้าหรือการติดต่อทางไกล
• รีเลย์เอาต์พุต 2 ตัว
• ฟังก์ชันที่ปลอดภัยสำหรับแต่ละรีเลย์ล้มเหลว (ตั้งค่าได้)
• กราฟแท่งในทันทีของการวัดกระแสไฟฟ้า
• บันทึกสะดุดกระแสรีระ
• การสื่อสาร RS-485 – โปรโตคอล Modbus RTU (ตัวเลือก)”
DESCRIPTION
• Product type : Residual current protection relay
• Current sensors compatibility : CT-1 earth leakage current sensor
• Power consumption : 6 VA
“• Display type : Backlight LCD (red TRIP)
Backlight LCD (yellow ALARM)”
• True RMS Earth fault current internal measurement
• Residual earth-leakage adjustment : 0.030…30 A
• Residual earth-leakage time delay adjustment : 0.02…10 s
• Alarm threshold setting : 0.030…30 A
• Earth-leakage protection class : Type A
“• Output relays 2 independent : 5 A (240 VAC)
Configurable normally de-energised or energised”
“• Display indications : Green LED (power ON)
Yellow LED (ALARM)
Red LED (TRIP)”
• Mounting mode : DIN rail 3 modules
“• Standards 2014/35/UE
2014/30/UE
2015/863/UE
EN 61326-1:2013-01
EN 61326-2-1:2013-01
EN 61326-2-2:2013-01
EN 61326-2-3:2013-01
EN 61326-2-4:2013-01
EN 61326-2-5:2013-01
EN 60947-2:2017-10 (Annex M)
EN 61543/A2:2006-02
CEI EN 61543/A11
CEI EN 61543/A12”
• IP degree of protection : IP40 front, IP20 terminals
• Operating temperature : -10…+60 °C
รีเลย์ป้องกันไฟรั่ว คืออะไร
รีเลย์ป้องกันไฟรั่ว (Residual Current Relay หรือ RCD) คือ อุปกรณ์ที่ใช้ในการป้องกันอันตรายจากไฟฟ้ารั่วหรือไฟฟ้าลัดวงจรที่อาจทำให้เกิดไฟไหม้หรือการช็อตไฟฟ้า โดยจะทำงานโดยการตรวจจับกระแสไฟฟ้าที่รั่วออกจากวงจรไฟฟ้า หากมีการรั่วของกระแสไฟฟ้าเกินที่กำหนดไว้ รีเลย์จะตัดการจ่ายไฟทันทีเพื่อป้องกันอันตรายจากไฟฟ้า
ELR (Earth Leakage Relay) หรือ รีเลย์ป้องกันการรั่วของกระแสไฟฟ้าผ่านดิน เป็นอุปกรณ์ที่ใช้ในการตรวจจับและป้องกันการรั่วของกระแสไฟฟ้าที่เกิดขึ้นจากการที่กระแสไฟฟ้าหลุดออกจากวงจรและไปสู่ดิน (กราวด์) ซึ่งสามารถเกิดอันตรายได้ทั้งจากไฟฟ้าช็อตและอันตรายจากไฟฟ้ารั่วที่อาจทำให้เกิดไฟไหม้หรืออันตรายจากไฟฟ้า
การทำงานของ ELR:
ELR จะตรวจจับการไหลของกระแสไฟฟ้าที่ไม่สมดุลระหว่างสายไฟฟ้าส่งและสายกราวด์ โดยอุปกรณ์นี้จะทำงานเมื่อพบว่ามีกระแสไฟฟ้ารั่ว (ที่มีค่ามากกว่าค่าที่ตั้งไว้) ออกไปยังกราวด์ จากนั้นจะทำการตัดการจ่ายไฟในทันทีเพื่อป้องกันอันตรายที่อาจเกิดขึ้น
ประเภทของรีเลย์ป้องกันไฟรั่ว มีหลัก ๆ ดังนี้:
- RCD แบบมาตรฐาน (Standard RCD):
- ตรวจจับกระแสไฟฟ้าที่รั่วไปที่ดินหรือกราวด์ โดยสามารถตัดการทำงานของระบบไฟฟ้าได้ในกรณีที่มีกระแสไฟฟ้ารั่วออกจากวงจรมากกว่าค่าที่ตั้งไว้ เช่น 30 มิลลิแอมป์ (mA) เพื่อป้องกันการช็อตไฟฟ้า
- RCD แบบเลือก (Selective RCD):
- ทำงานในลักษณะเดียวกับ RCD มาตรฐาน แต่มีการปรับตั้งเวลาในการทำงานเพื่อให้การตัดไฟในระบบไฟฟ้าหลายส่วนมีลำดับการทำงานที่ชัดเจน โดยไม่ให้เกิดการตัดไฟทั้งระบบพร้อมกัน
- RCCB (Residual Current Circuit Breaker):
- เป็นรีเลย์ที่ใช้ในการตัดไฟอัตโนมัติเมื่อมีการตรวจจับกระแสไฟฟ้ารั่วในวงจร แต่ไม่สามารถป้องกันกระแสไฟฟ้าลัดวงจร (short circuit) ได้
- RCBO (Residual Current Breaker with Overload):
- เป็นอุปกรณ์ที่รวมฟังก์ชันของ RCCB และ MCB (Miniature Circuit Breaker) ซึ่งจะตัดไฟในกรณีที่มีกระแสไฟฟ้ารั่วและกระแสเกิน (Overload) ทำให้มีการป้องกันทั้งไฟรั่วและไฟเกิน
ประเภทของ ELR:
- ELR แบบสัญญาณดิจิทัล (Digital ELR):
ใช้เทคโนโลยีดิจิทัลในการตรวจจับกระแสไฟฟ้ารั่ว มีความแม่นยำสูงในการตรวจจับและสามารถปรับตั้งค่าต่าง ๆ ได้ง่ายกว่า - ELR แบบอะนาล็อก (Analog ELR):
ใช้หลักการวัดกระแสไฟฟ้าผ่านวงจรอิเล็กทรอนิกส์ที่สามารถแสดงผลได้ในรูปของเข็มหรือสัญญาณอื่น ๆ - ELR แบบมีการหน่วงเวลา (Time Delay ELR):
มีฟังก์ชันหน่วงเวลาในการตัดไฟ เมื่อเกิดกระแสไฟฟ้ารั่วบางครั้งอาจเกิดจากการทำงานปกติของอุปกรณ์ไฟฟ้า ดังนั้นการมีหน่วงเวลาเล็กน้อยจะช่วยป้องกันไม่ให้รีเลย์ทำงานผิดพลาด
