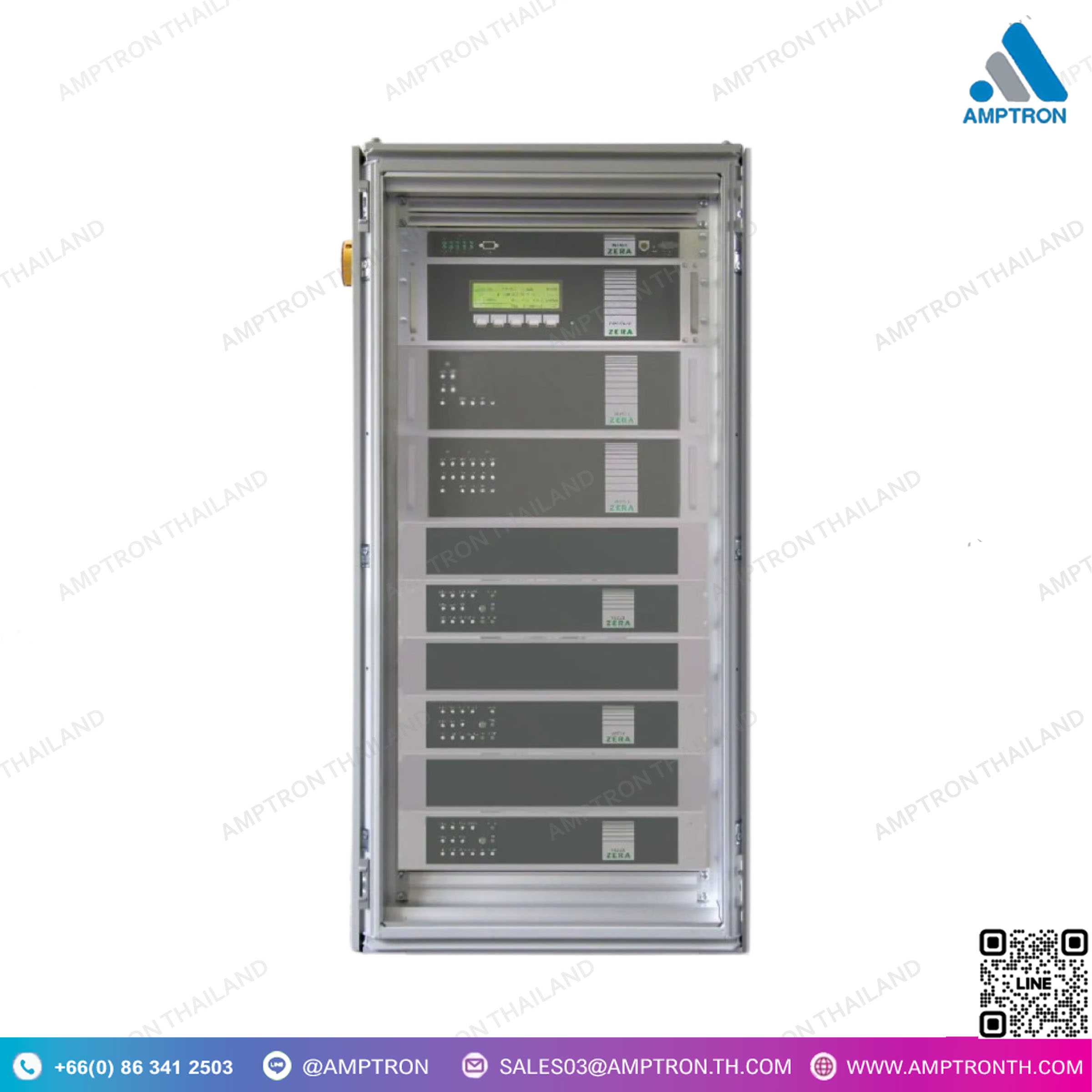

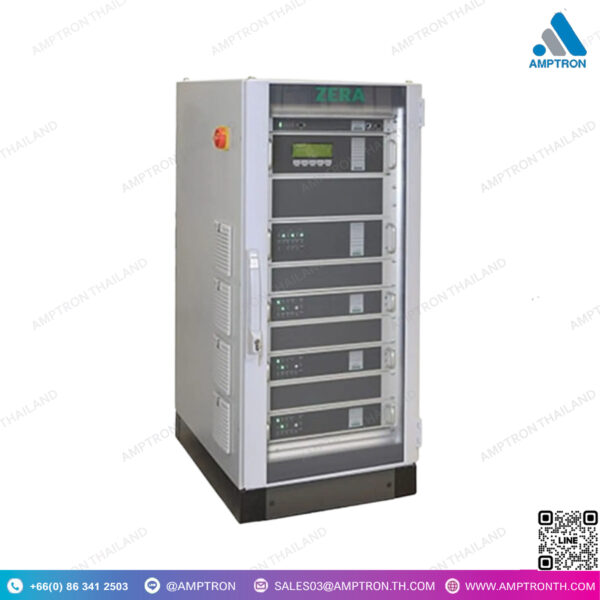

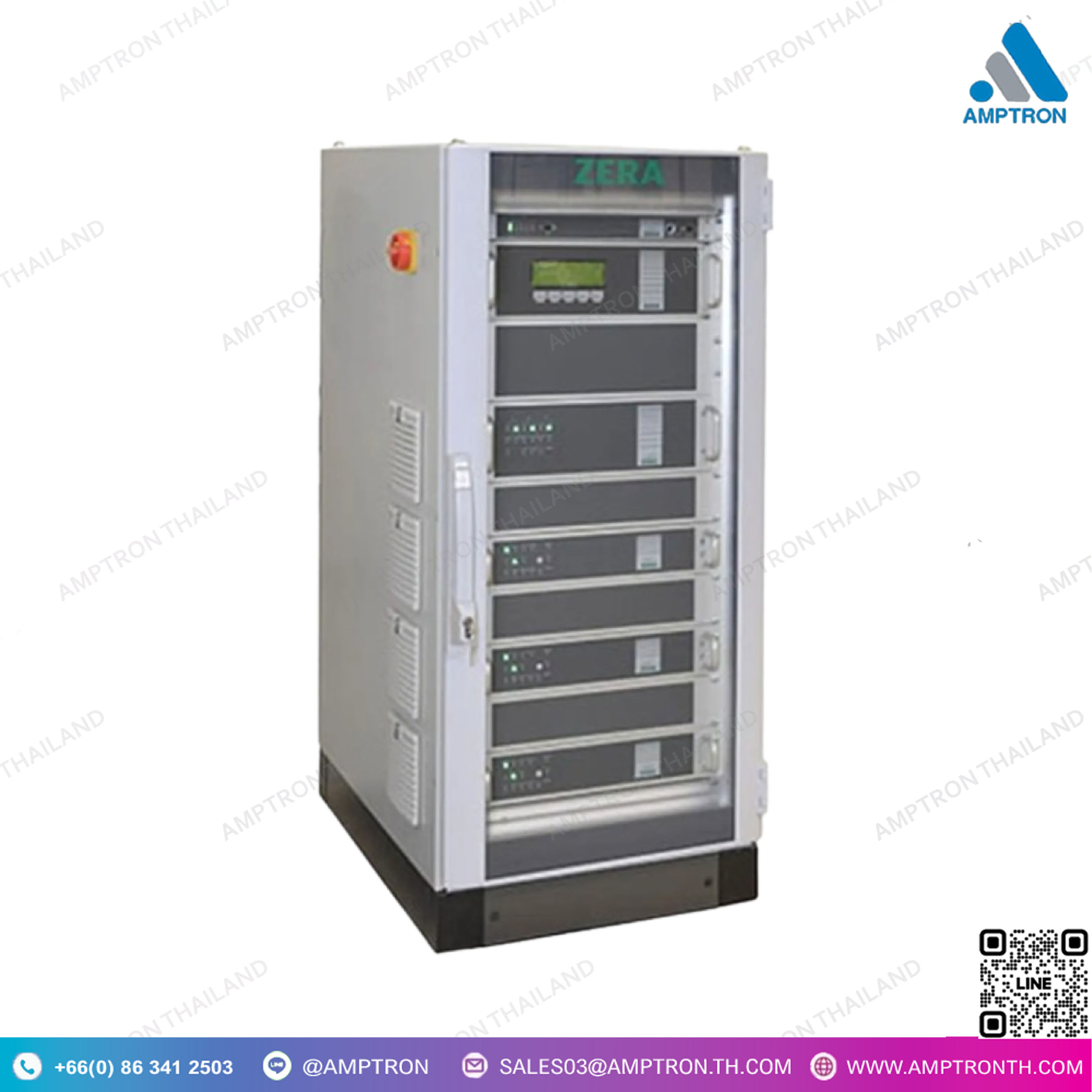

MTS310 – Special Source & Test System
สอบเทียบสถานีชาร์จไฟฟ้าแบบ AC MTS310
Brand : ZERA
Catalog : Google Drive
สำหรับตำแหน่งการทดสอบหนึ่งตำแหน่ง

• จำนวนเฟส: 3
• ความแม่นยำ: Class 0.02
• กำลังขับออก U: 3x 500 VA
• การสร้างแรงดันสูงสุด: 320 V (AC)
• กำลังขับออก I: 3x 600 VA
• การสร้างกระแสสูงสุด: 120 A (AC)
• ฟังก์ชันหลัก การทดสอบมิเตอร์ AC แบบสามเฟส
การสร้างขนาดทดสอบ การทดสอบมิเตอร์แบบเฟสเดียวหรือสามเฟส

• ส่วนประกอบ
STM4000, ระบบวัดดิจิตอล
EPZ303, มิเตอร์อ้างอิง
FG301, เครื่องกำเนิดความถี่
SCRx000, ตู้สื่อสารแบบคงที่
VI221, แอมพลิฟายเออร์กระแส 3x
VU221, แอมพลิฟายเออร์แรงดัน
• ตู้ควบคุม ยูนิตพัดลมพร้อมระบบควบคุม สวิตช์หลัก

• ขอบเขตการใช้งาน
การทดสอบสถานีชาร์จ AC สำหรับรถยนต์ไฟฟ้า
การทดสอบมิเตอร์พลังงาน
การทดสอบมิเตอร์อัจฉริยะ Smart Meters

• คุณสมบัติพิเศษ
สามารถปรับให้เข้ากับระบบที่มีอยู่ได้
ตำแหน่งการทดสอบสามารถปรับเปลี่ยนได้ตามความต้องการของมิเตอร์ที่ทดสอบ

DESCRIPTION

For one test position
• Phases : 3
• Accuracy class : 0.02
• Output power U 3x 500 VA
• Voltage generation max. 320 V (AC)
• Output power I 3x 600 VA
• Current generation max. 120 A (AC)

• Main functions
– Three-phase AC meter test
– Generation of test quantities
– Single- or three-phase meter testing

• Components
– STM4000, digital measuring system
– EPZ303, Reference Meter
– FG301, Frequency Generator
– SCRx000, Stationary Communication Rack
– VI221, current amplifier 3x
– VU221, voltage amplifier
– Control cabinet
– Fan unit with regulation
– Main switch

• Scope of application
– Testing of AC charging stations for electric vehicles
– Testing of energy meters
– Testing of Smart Meters
• Specials
– Adaptable to existing systems
– Test position can be adapted variably to the meter under test on request
