ระบบสอบเทียบสถานีชาร์จไฟฟ้า

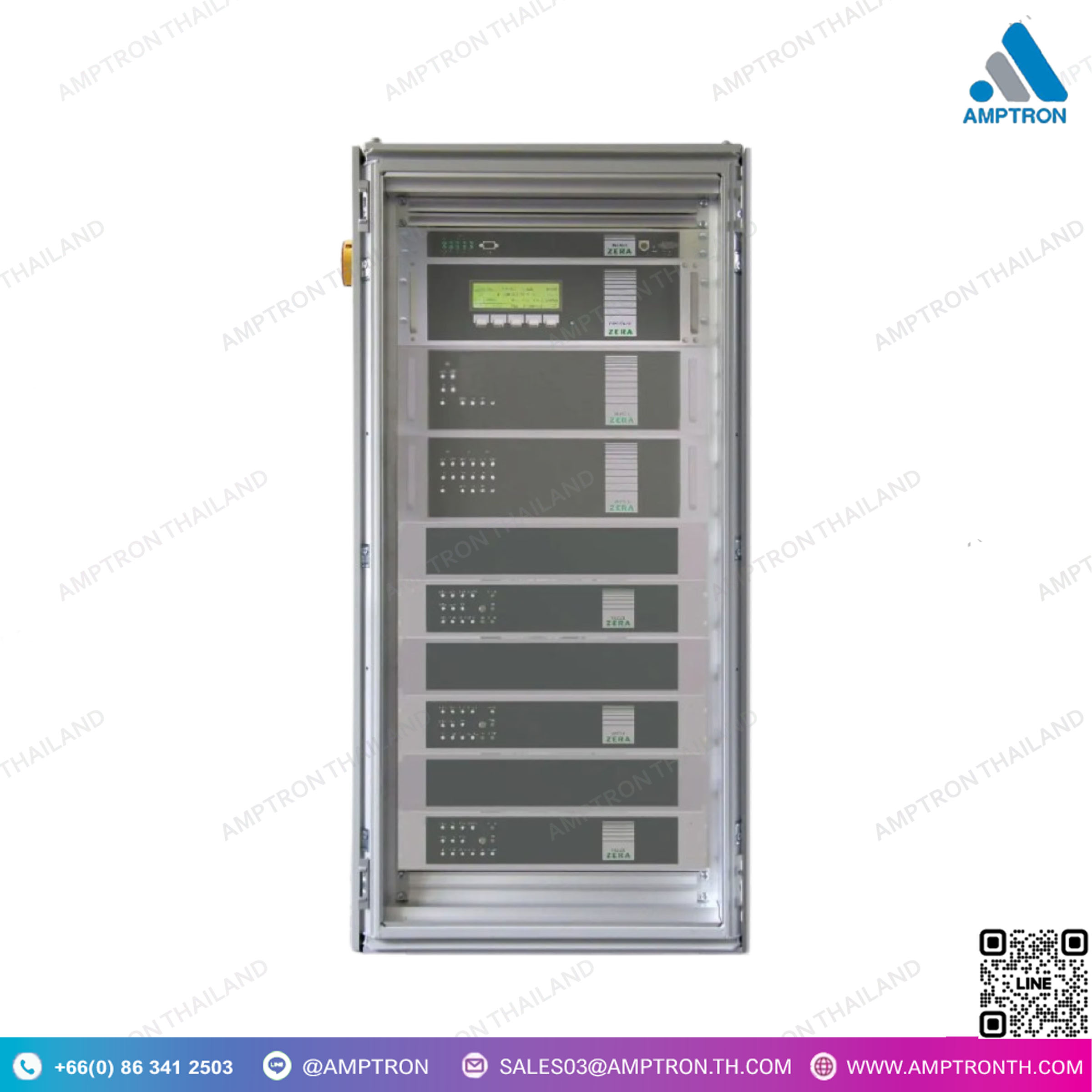

MTS301 Source System
Brand : ZERA
Catalog : Google Drive
Model : MTS301

• ความแม่นยำ: Class 0.02
• กำลังขับออก U: 3x 30 VA
• กำลังขับออก I: 3x 200 VA

• จำนวนเฟส: 3
• การสร้างแรงดันสูงสุด: 320 V (AC)
• การสร้างกระแสสูงสุด: 12 A (DC) 120 A (AC)
• ฟังก์ชันหลัก การสร้างขนาดทดสอบสำหรับตำแหน่งการทดสอบ 1 ตำแหน่ง

• ส่วนประกอบ
EPZ303, มิเตอร์อ้างอิง
FG301, เครื่องกำเนิดความถี่
SCRx000, ตู้สื่อสารแบบคงที่
VUI302, แอมพลิฟายเออร์กระแสและแรงดัน 3x
• ขอบเขตการใช้งาน การใช้งานในระบบทดสอบมิเตอร์ ZERA แบบติดตั้งประจำ

• คุณสมบัติพิเศษ
ความแม่นยำ Class 0.005 พร้อม COM5003 (ออฟชัน)
ความแม่นยำ Class 0.008 พร้อม COM3003 (ออฟชัน)

DESCRIPTION

• Accuracy class: 0.02
• Output power U: 3x 30 VA
• Output power I: 3x 200 VA

• Phases : 3
• Voltage generation max. : 320 V (AC)
• Current generation max. : 12 A (DC)
:120 A (AC)
• Main functions : Generation of test quantities for one test position

• Components
– EPZ303, Reference Meter
– FG301, Frequency Generator
– SCRx000, Stationary Communication Rack
– VUI302, current and voltage amplifier 3x
– Main switch
• Scope of application : Application in stationary ZERA Meter Test Systems

• Specials :
– Accuracy class 0.005 with COM5003 (optional)
– Accuracy class 0.008 with COM3003 (optional)
