ระบบสอบเทียบสถานีชาร์จไฟฟ้า

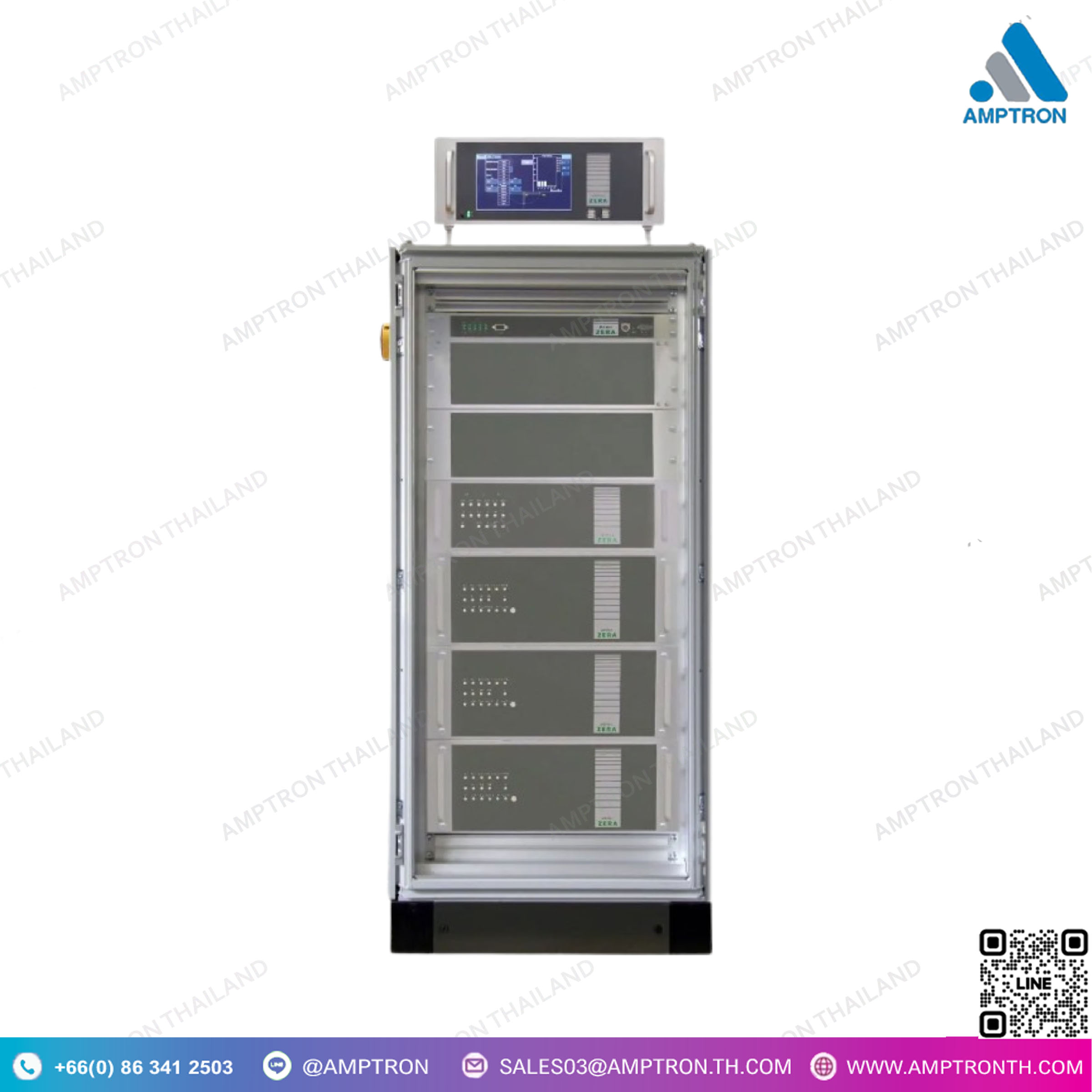

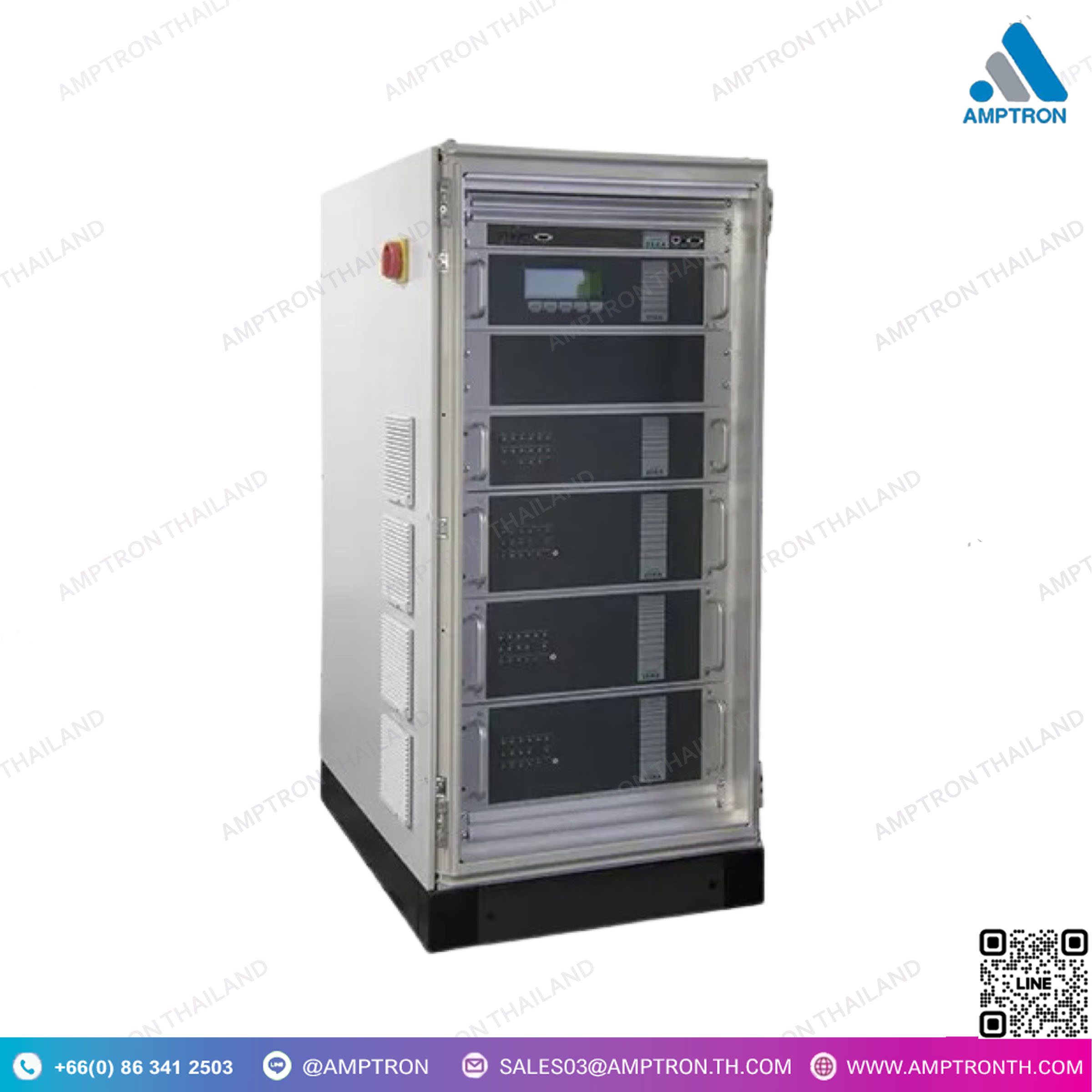

MTS320 Source System
Brand : ZERA
Catalog : Google Drive
Model : MTS320

• ความแม่นยำ: Class 0.02
• กำลังขับออก U: 3x 500 VA
• กำลังขับออก I: 3x 2000 VA
• จำนวนเฟส: 3
• การสร้างแรงดันสูงสุด: 320 V (AC) 320 V (DC)
• การสร้างกระแสสูงสุด: 160 A (AC)
• ฟังก์ชันหลัก การสร้างขนาดทดสอบสำหรับตำแหน่งการทดสอบสูงสุด 20 ตำแหน่ง

• ส่วนประกอบ
EPZ303, มิเตอร์อ้างอิง
FG301, เครื่องกำเนิดความถี่
VI201, แอมพลิฟายเออร์กระแส
VU221, แอมพลิฟายเออร์แรงดัน
ตู้ควบคุม ยูนิตพัดลมพร้อมระบบควบคุม สวิตช์หลัก
• ขอบเขตการใช้งาน การใช้งานในระบบทดสอบมิเตอร์ ZERA แบบติดตั้งประจำ

• คุณสมบัติพิเศษ
ความแม่นยำ Class 0.005 พร้อม COM5003 (ออฟชัน)
ความแม่นยำ Class 0.008 พร้อม COM3003 (ออฟชัน)
กำลังขับออก I: 1x 2800 VA ที่กระแสสูงสุด 120 A ด้วย VI202 (ออฟชัน)

DESCRIPTION

• Accuracy class: 0.02
• Output power U: 3x 500 VA
• Output power I: 3x 2000 VA
• Phases : 3
• Voltage generation max. : 320 V (AC)
: 320 V (DC)
• Current generation max. : 160 A (AC)
• Main functions : Generation of test quantities for up to 20 test positions

• Components
– EPZ303, Reference Meter
– FG301, Frequency Generator
– VI201, current amplifier
– VU221, voltage amplifier
– Control cabinet
– Fan unit with regulation
– Main switch

• Scope of application : Application in stationary ZERA Meter Test Systems
• Application in stationary ZERA Meter Test Systems

• Specials
– Accuracy class 0.005 with COM5003 (optional)
– Accuracy class 0.008 with COM3003 (optional)
– Output power I: 1x 2800 VA at max. 120 A with VI202 (optional)
