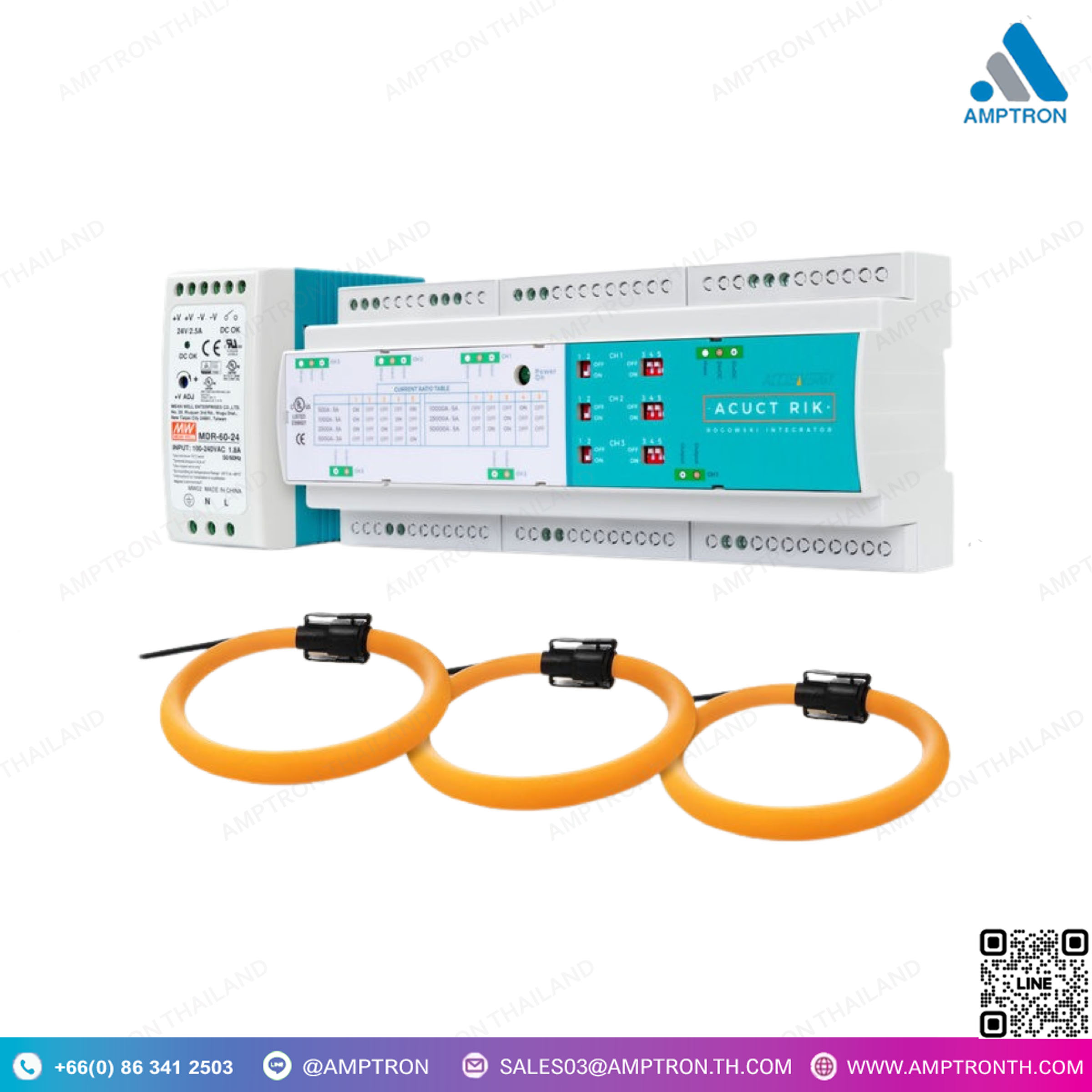

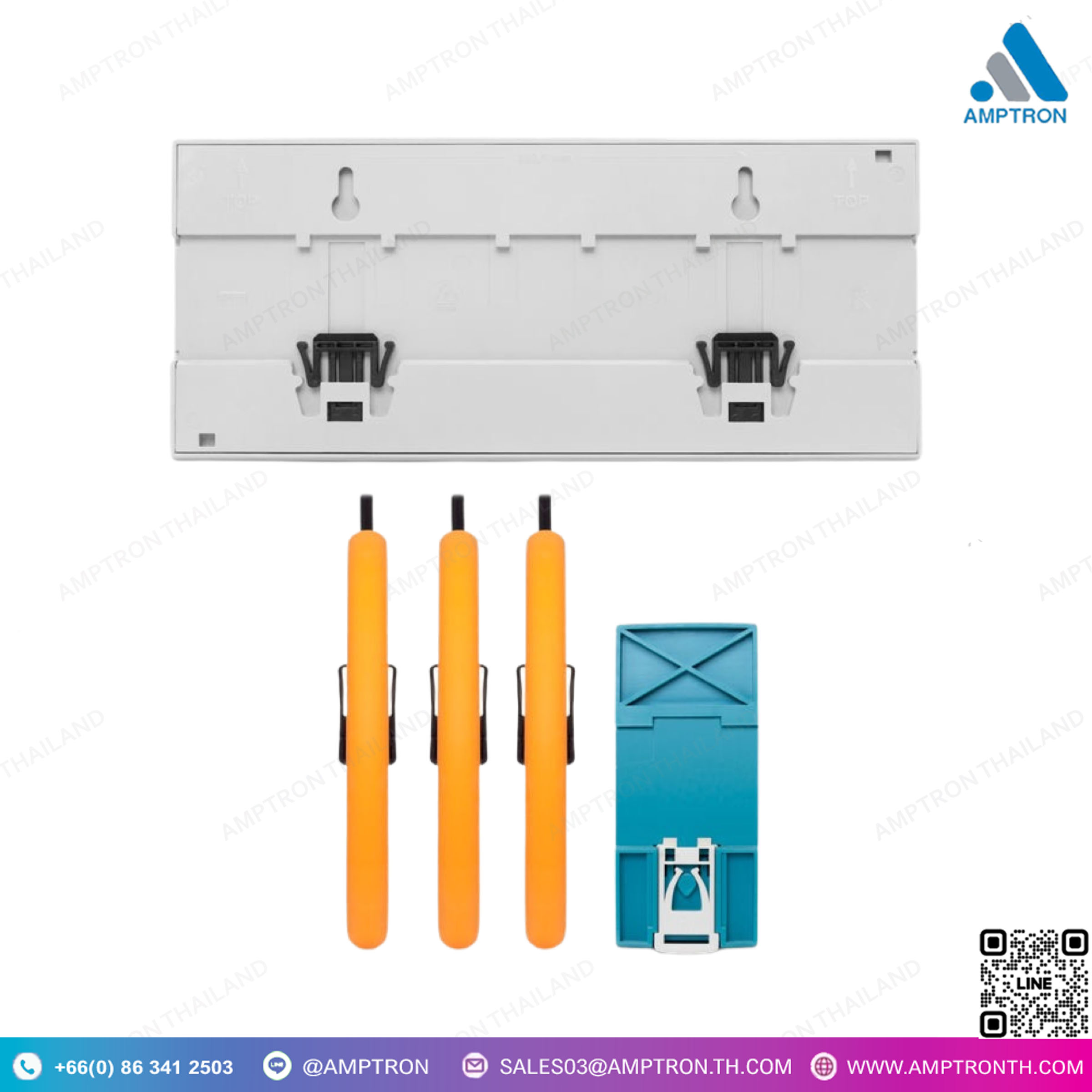

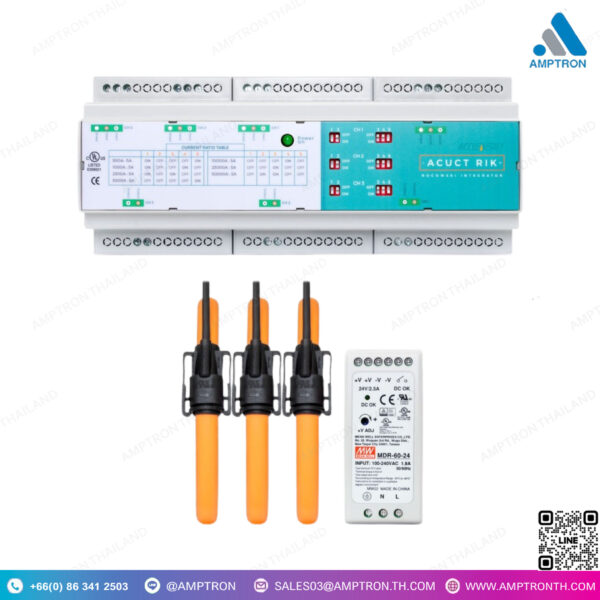

Protective Relay Rogowski Coil Integrator
Brand : ACCUENERGY
Catalog : Google Drive
Model : RIK 1AR
Size : N/A

• ติดตั้งง่าย เป็นอุปกรณ์แบบปลั๊กแอนด์เพลย์ ใช้งานร่วมกับรีเลย์ป้องกัน, มิเตอร์พลังงาน หรืออุปกรณ์ที่มีอินพุตกระแส 1A ตามมาตรฐาน
• ชั้นการป้องกัน: 5P20 (IEC 61869-2)
• การตรวจจับกระแสไฟฟ้ามีช่วงตั้งแต่ 0.25A ถึง 100kA สำหรับความเข้ากันได้ในทุกระบบ
• อัตราส่วน CT ที่กำหนดค่าได้ 5 สนาม: 50A, 200A, 500A, 2000A และ 5000เอ
• เข้ากันได้ทั้งระบบ 50Hz และ 60Hz
• คู่กับเซนเซอร์กระแส Rogowski ยืดหยุ่น ออกแบบให้พอดีกับแผงไฟฟ้าที่แออัดได้อย่างง่ายดาย
และมีน้ำหนักน้อยกว่า CT ระดับรีเลย์แบบดั้งเดิม 95% (ขายแยกกัน)
• Rogowski เส้นผ่าศูนย์กลาง 4 ขนาด เลือกได้ 106, 178, 271, 369 มม.

DESCRIPTION

• Easy-to-install, plug-and-play integrator used with any protection relay, energy meter, or device with a 1A nominal current input
• Protection Class: 5P20 (IEC 61869-2)
• Wide current sensing range from 0.25A to 100,000A for compatibility across any system
• Field-configurable CT ratios: 50A, 200A, 500A, 2000A, and 5000A
• Compatible with both 50Hz and 60Hz system
• Pairs with a flexible Rogowski current sensor, designed to easily fit into crowded electrical panels
and weighs 95% less than traditional relay class CTs (sold separately)
• Rogowski diameter 4size selectable 106, 178, 271, 369mm
• 1 unit 1 phase Measuring converter driving set for 1Aac
• 1 unit power supply 85-264Vac
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. 1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
   2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
   3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

• • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
  • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
