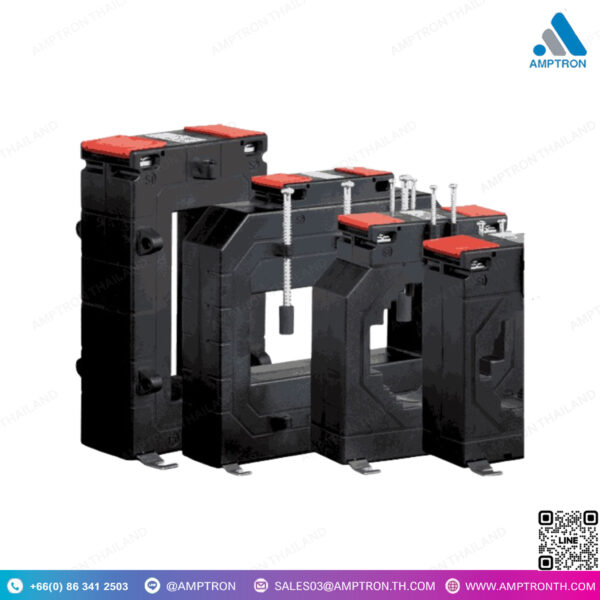

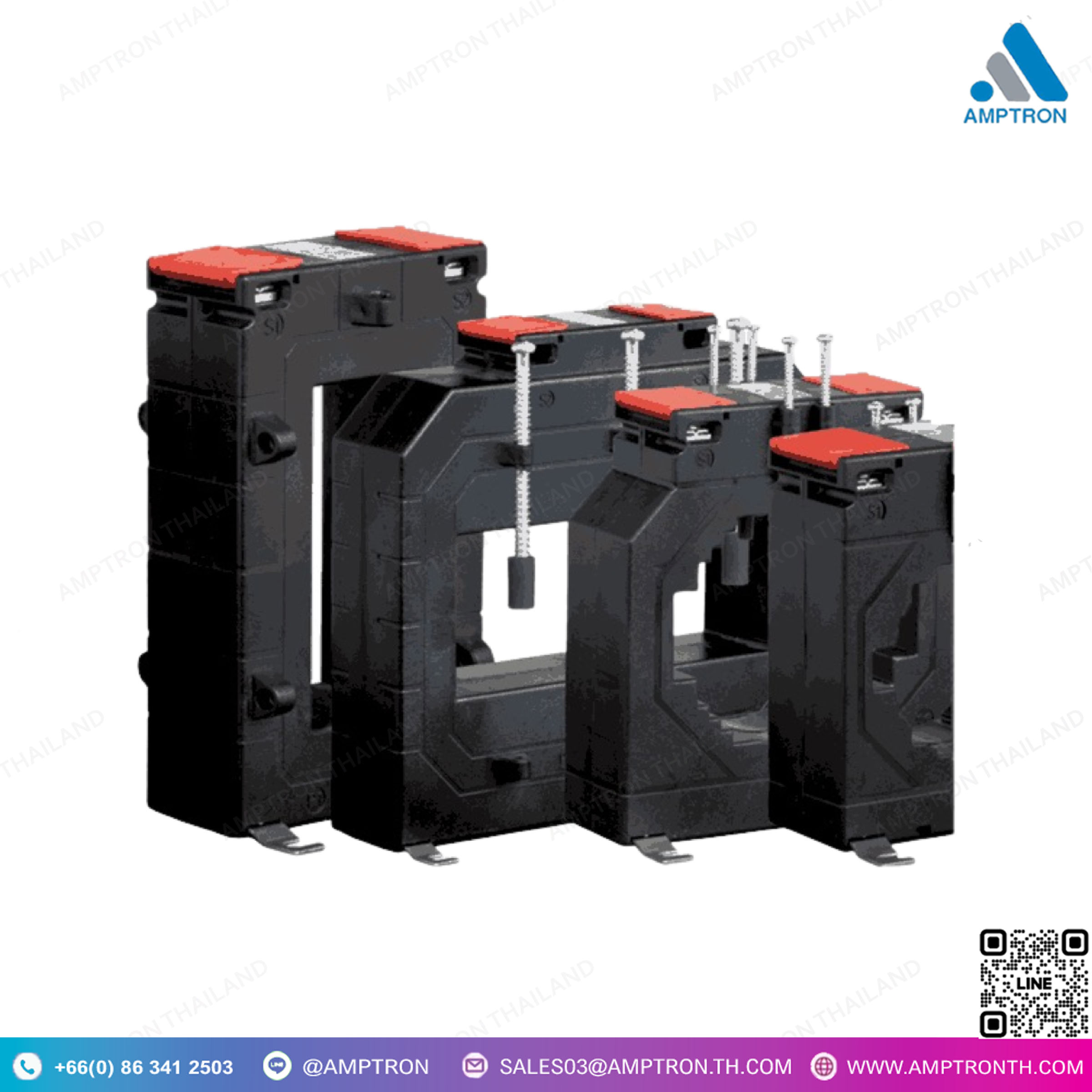

หม้อแปลงวัดกระแสไฟฟ้าแบบเหลี่ยม รุ่น XMER
Brand : RISHABH
Catalog : Google Drive
Model : XMER62W (40), XMER74W (40), XMER45-14, XMER45-21
Size : N/A
• โพลีคาร์บอเนตที่ไม่มีฟองอากาศ เกรดทนไฟประเภท UL94V-0
การเชื่อมต่อ: สองการเชื่อมต่อแต่ละด้าน สกรู M4 พร้อมสายคล้องแบบยกขึ้นสำหรับซีรีส์ RishXmer
และหนึ่งการเชื่อมต่อแต่ละด้าน สกรู M4 พร้อมสายคล้องแบบยกขึ้นสำหรับซีรีส์ Rish CT
ชั้นฉนวน: E (สูงสุด 120°C)
• แรงดันไฟฟ้าระบบสูงสุด: 720V
• แรงดันไฟฟ้าทดสอบสำหรับหม้อแปลงกระแสแบบวงแหวน (Ring/Window type CT): 4kV 50 Hz เป็นเวลา 1 นาที
(ยกเว้นสำหรับหม้อแปลงกระแสประเภท 50/30 CT และ 50/50 CT ที่มีแรงดันไฟฟ้าทดสอบ 3kV 50 Hz เป็นเวลา 1 นาที)
สำหรับหม้อแปลงกระแสแบบพัน (Wound type CT): 3kV 50 Hz เป็นเวลา 1 นาที
• ความถี่ในการใช้งาน: 50Hz / 60Hz
• กระแสไฟฟ้าระดับปฐมภูมิที่กำหนด: 1A ถึง 7500A
• กระแสไฟฟ้าระดับทุติยภูมิที่กำหนด: 5A (1A ตามคำขอ)
• การบรรทุกที่กำหนด: 1, 1.25, 1.5, 2.5, 3.75, 5, 7.5, 10, 12.5, 15, 20, 30, 45, 60, 100 VA
• ระดับความแม่นยำ: 0.2, 0.2S สำหรับการวัดในห้องปฏิบัติการและการวัดพลังงาน, 0.5, 0.5S สำหรับการวัดที่แม่นยำ, kWh, 1.0 สำหรับการวัดทั่วไป, 3 สำหรับอุปกรณ์บ่งชี้
• มาตรฐาน IEC-61869-1&2 / IEC-60044-1, BS 3938, IS 2705-1,2&3
• รายงานการทดสอบเป็นตัวเลือก
DESCRIPTION
• Unfilled polycarbonate, flame retardant grades classified UL94V-0
• Connection : Two connection on each side. M4 screws with self lifting clamp strap assembly for RishXmer series
and 1 connection on each side M4 screws with self lifting clamp strap for Rish CTseries.
• Insulation class E (120°C max)
• System voltage 720V maximum
• Test voltage for Ring (Window) type CT: 4kV 50 Hz for 1 min (except for 50/30 CTtype and 50/50 CTtype where test voltage is 3KV 50 Hz for 1 min)
for Wound type CT: 3kV 50 Hz for 1 min
• Operating frequency 50Hz / 60Hz
• Rated primary rating 1A to 7500A
• Rated secondary output 5A standard (1A on request)
• Rated burden : 1, 1.25, 1.5, 2.5, 3.75, 5, 7.5, 10, 12.5, 15, 20, 30, 45, 60, 100 VA
“• Class of accuracy : 0.2, 0.2S for laboratory and power measurement
0.5, 0.5S for accurate measuring, kWh
1.0 for general measurement
3 for indicating instruments ”
• IEC-61869-1&2 / IEC- 60044 -1, BS 3938, IS 2705 -1,2&3
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
