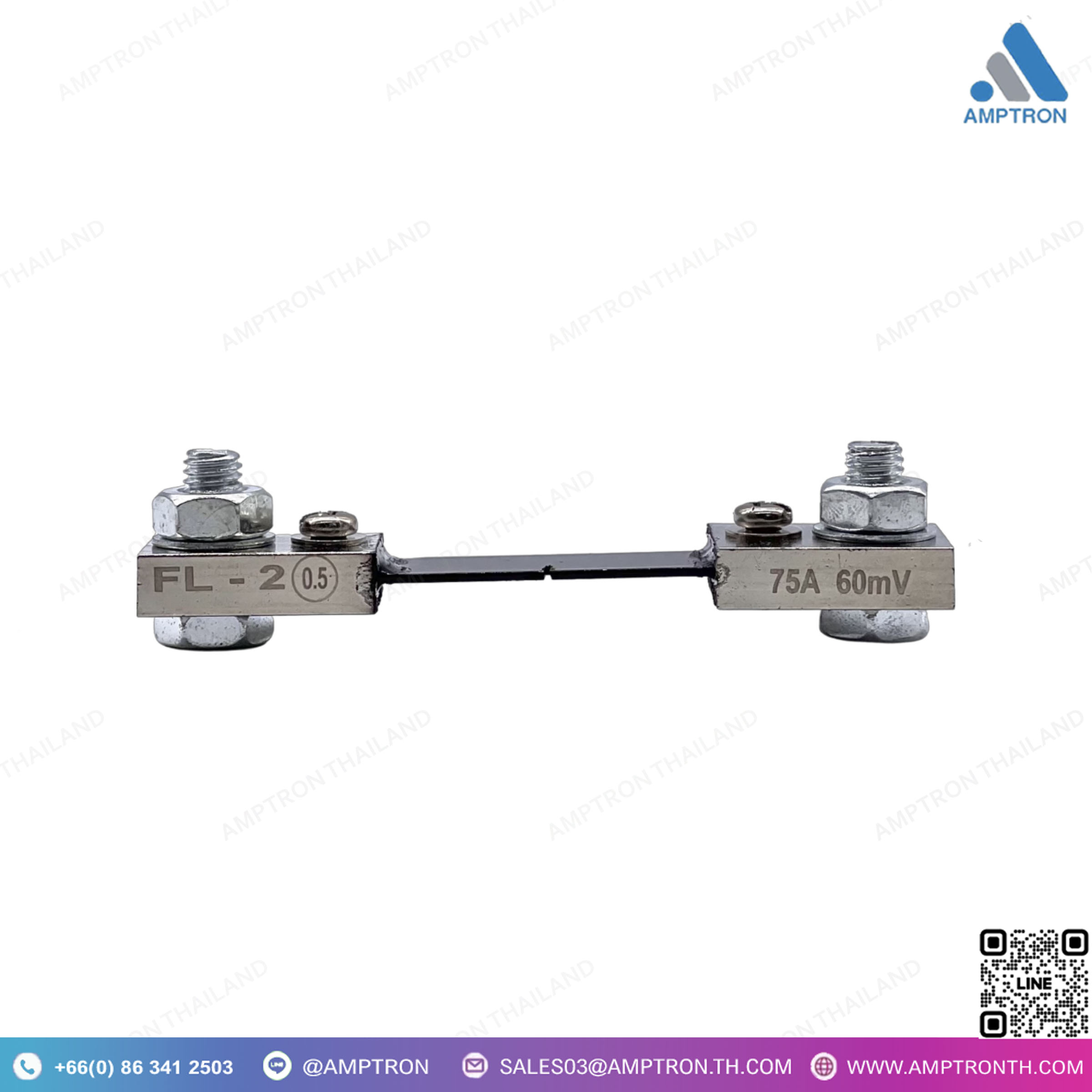

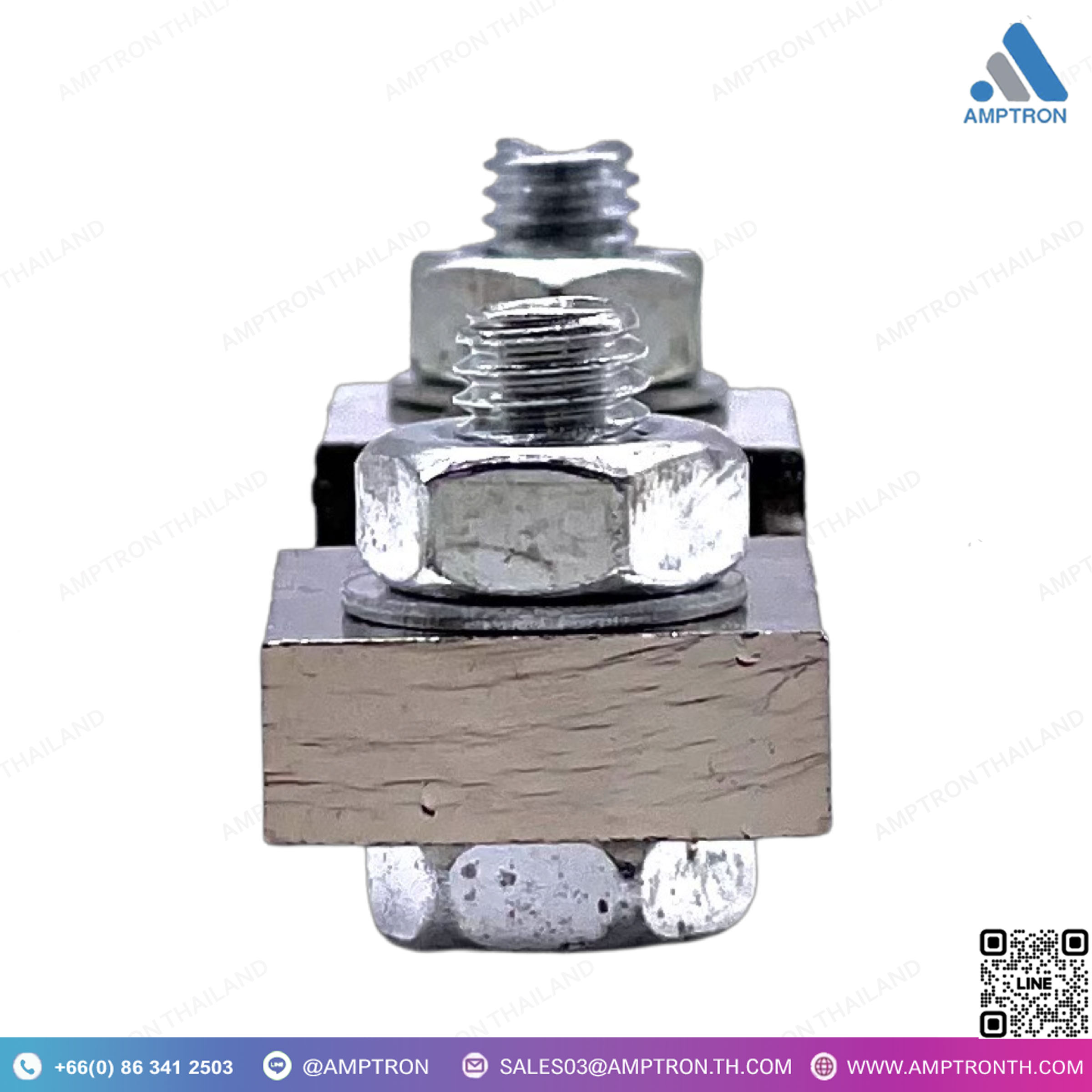

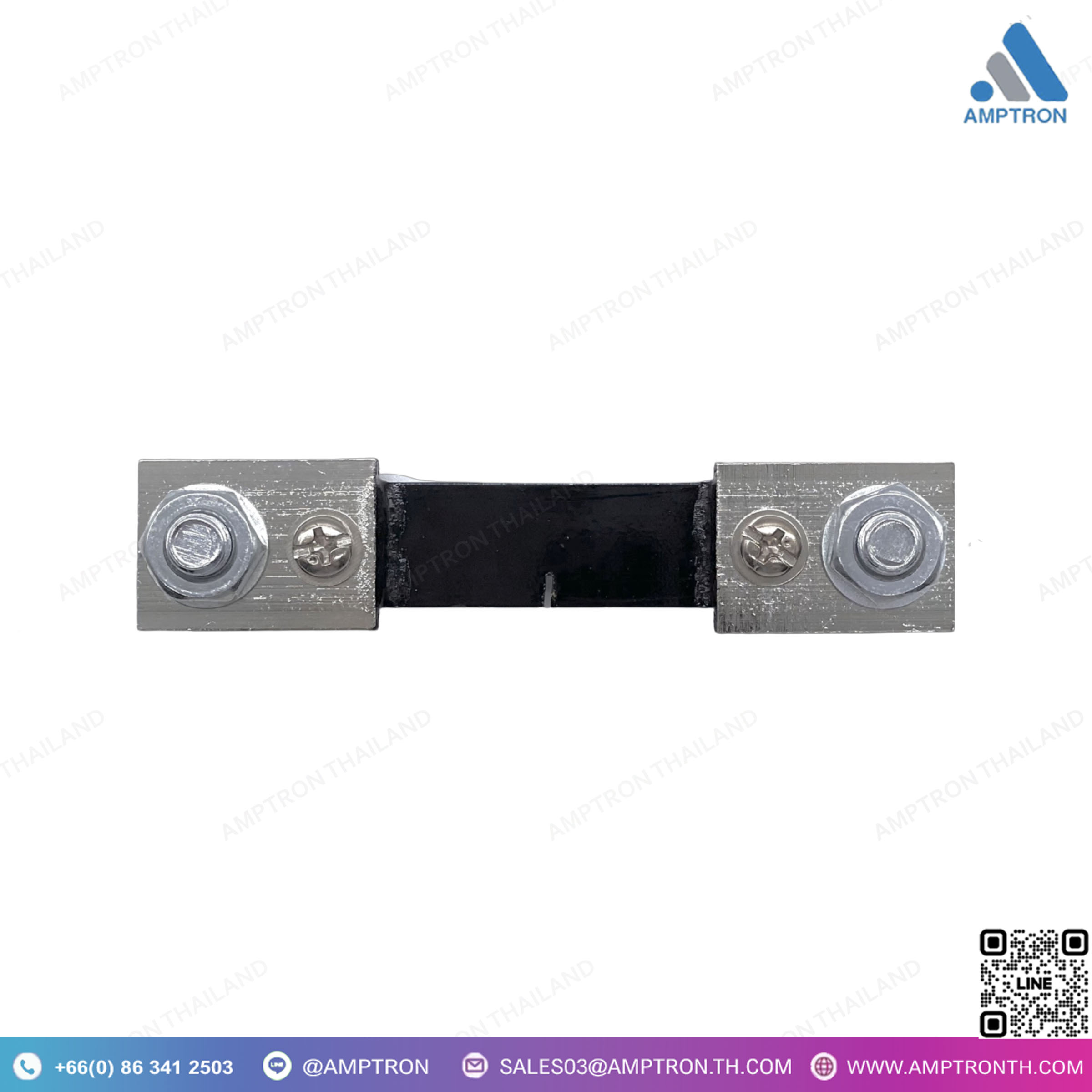

เซ็นเซอร์วัดกระแส DC Shunt 75A-60mV

เซ็นเซอร์วัดกระแส DC Shunt 75A-60mV
Brand : Ai
Catalog : Google Drive
Model : Shunt
Size : 50, 60, 75, 100, 125, 200 mV or request

• Shunt เป็นตัวต้านทานชนิดใดชนิดหนึ่งที่ออกแบบมาเพื่อเชื่อมต่อแบบขนานกับอุปกรณ์วัด
และเพื่อขยายช่วงกระแสให้เกินกว่าค่าเฉพาะบางค่าที่เครื่องมือนั้นเสร็จสมบูรณ์แล้ว
ความต้านทานแมงกานีสที่มีความแม่นยำสูง เมื่อกระแสไฟฟ้าไหลผ่าน shunt
จะมีการสร้างเอาท์พุตตามสัดส่วนมิลลิโวลต์
• Shunts ใช้สำหรับวัดกระแสในกระแสตรง การใช้งานโดยเชื่อมต่อกับคอยล์เคลื่อนที่
แผงมิเตอร์ มิเตอร์ดิจิตอล หรืออุปกรณ์วัดอื่นๆ สามารถใช้ Shunts ในการควบคุมได้
อุปกรณ์เช่นแหล่งจ่ายไฟและเครื่องชาร์จแบตเตอรี่หรือเพื่อป้องกันการโอเวอร์โหลด”
• ความแม่นยำ: คลาส 1.0, 0.5
• อุณหภูมิในการทำงาน : ตั้งแต่ -25°C ถึง +40 °C
• Overload:
– 10 In for 5 sec. from 1 up to 250 A
– 5 In for 5 sec. from 251 up to 2000 A
– 5 In for 5 sec. from 2001 up to 10000 A”

Facebook
Email
LinkedIn

เซ็นเซอร์วัดกระแส DC Shunt 75A-60mV

เซ็นเซอร์วัดกระแส DC Shunt 75A-60mV
Brand : Ai
Catalog : Google Drive
Model : Shunt
Size : 50, 60, 75, 100, 125, 200 mV or request

• Shunt เป็นตัวต้านทานชนิดใดชนิดหนึ่งที่ออกแบบมาเพื่อเชื่อมต่อแบบขนานกับอุปกรณ์วัด
และเพื่อขยายช่วงกระแสให้เกินกว่าค่าเฉพาะบางค่าที่เครื่องมือนั้นเสร็จสมบูรณ์แล้ว
ความต้านทานแมงกานีสที่มีความแม่นยำสูง เมื่อกระแสไฟฟ้าไหลผ่าน shunt
จะมีการสร้างเอาท์พุตตามสัดส่วนมิลลิโวลต์
• Shunts ใช้สำหรับวัดกระแสในกระแสตรง การใช้งานโดยเชื่อมต่อกับคอยล์เคลื่อนที่
แผงมิเตอร์ มิเตอร์ดิจิตอล หรืออุปกรณ์วัดอื่นๆ สามารถใช้ Shunts ในการควบคุมได้
อุปกรณ์เช่นแหล่งจ่ายไฟและเครื่องชาร์จแบตเตอรี่หรือเพื่อป้องกันการโอเวอร์โหลด”
• ความแม่นยำ: คลาส 1.0, 0.5
• อุณหภูมิในการทำงาน : ตั้งแต่ -25°C ถึง +40 °C
• Overload:
– 10 In for 5 sec. from 1 up to 250 A
– 5 In for 5 sec. from 251 up to 2000 A
– 5 In for 5 sec. from 2001 up to 10000 A”

DESCRIPTION

• Shunt is a particular type of resistor designed to connected in parallel with the measuring device and
to extend the current range beyond some particular value for which the instrument is already
complete. Highly accurate manganin resistance d.c.shunts. When a current is passed through
the shunt, a proportional millivolt output is produced”
• Shunts are used for measuring current in d.c. applications by connecting them to moving coil
panel meters, digital meters or other measurement devices. Shunts can also be used in control
devices such as power supplies and battery chargers or for overload protection.”
• Accuracy: class 1.0, 0.5
• Working temperature : from -25 up to + 40 °C
“• Overload:
– 10 In for 5 sec. from 1 up to 250 A
– 5 In for 5 sec. from 251 up to 2000 A
– 5 In for 5 sec. from 2001 up to 10000 A”

Dc Shunt คืออะไร

DC Shunt หรือที่เรียกว่า ชันต์ไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการวัดกระแสไฟฟ้าในวงจร DC (Direct Current) โดยทำงานร่วมกับมิเตอร์วัดแรงดัน (Voltage Meter) เพื่อแปลงค่ากระแสไฟฟ้าให้เป็นแรงดันไฟฟ้าที่สามารถอ่านได้ มิเตอร์จะวัดแรงดันที่ตกคร่อมตัวต้านทานของชันต์ ซึ่งจะมีสัดส่วนตรงกับกระแสไฟฟ้าที่ไหลผ่าน

หลักการทำงานของ DC Shunt  DC Shunt เป็นตัวต้านทานไฟฟ้าที่มีค่าความต้านทานต่ำมาก โดยหลักการคือ เมื่อมีกระแสไฟฟ้าไหลผ่าน DC Shunt จะเกิดแรงดันตกคร่อมที่เป็นสัดส่วนกับกระแสไฟฟ้าที่ไหลผ่าน ตามกฎของโอมห์:

V=I×RV = I \times R

โดยที่:

VV คือ แรงดันที่ตกคร่อม DC Shunt
II คือ กระแสไฟฟ้าที่ไหลผ่าน DC Shunt
RR คือ ค่าความต้านทานของ DC Shunt (ซึ่งจะถูกออกแบบให้มีค่าต่ำมาก)

เมื่อทราบค่าแรงดันและค่าความต้านทาน ก็สามารถคำนวณหาค่ากระแสไฟฟ้าที่ไหลผ่านได้

การใช้งานของ DC Shunt

  • การวัดกระแสไฟฟ้าสูง: เนื่องจากมิเตอร์ทั่วไปไม่สามารถวัดกระแสไฟฟ้าที่สูงมากๆ ได้โดยตรง DC Shunt จึงถูกนำมาใช้ในวงจรเพื่อแปลงค่ากระแสไฟฟ้าที่สูงนั้นให้เป็นแรงดันที่มิเตอร์สามารถวัดได้ จากนั้นนำแรงดันที่วัดได้มาแปลงกลับเป็นค่ากระแส
  • การตรวจสอบระบบพลังงาน DC: ใช้ในระบบไฟฟ้ากระแสตรง เช่น ระบบแบตเตอรี่ ระบบพลังงานแสงอาทิตย์ และระบบเครื่องยนต์ที่ใช้กระแสไฟฟ้า
  • การควบคุมกระแสไฟฟ้าในเครื่องกำเนิดไฟฟ้า: ในระบบที่ต้องการตรวจสอบและควบคุมกระแสไฟฟ้ากระแสตรงอย่างแม่นยำ เช่นในโรงงานอุตสาหกรรม

ข้อดีของ DC Shunt

  1. ความแม่นยำสูง: DC Shunt ให้ความแม่นยำในการวัดกระแสไฟฟ้าสูง ซึ่งมีประโยชน์สำหรับระบบที่ต้องการตรวจสอบกระแสไฟฟ้าอย่างละเอียด
  2. รองรับกระแสสูง: DC Shunt สามารถรองรับการวัดกระแสไฟฟ้าสูงได้ดี โดยไม่ต้องใช้มิเตอร์ที่ซับซ้อนหรือมีราคาแพง
  3. ทนทานและง่ายต่อการติดตั้ง: อุปกรณ์มีความทนทานและติดตั้งง่ายในระบบไฟฟ้า
