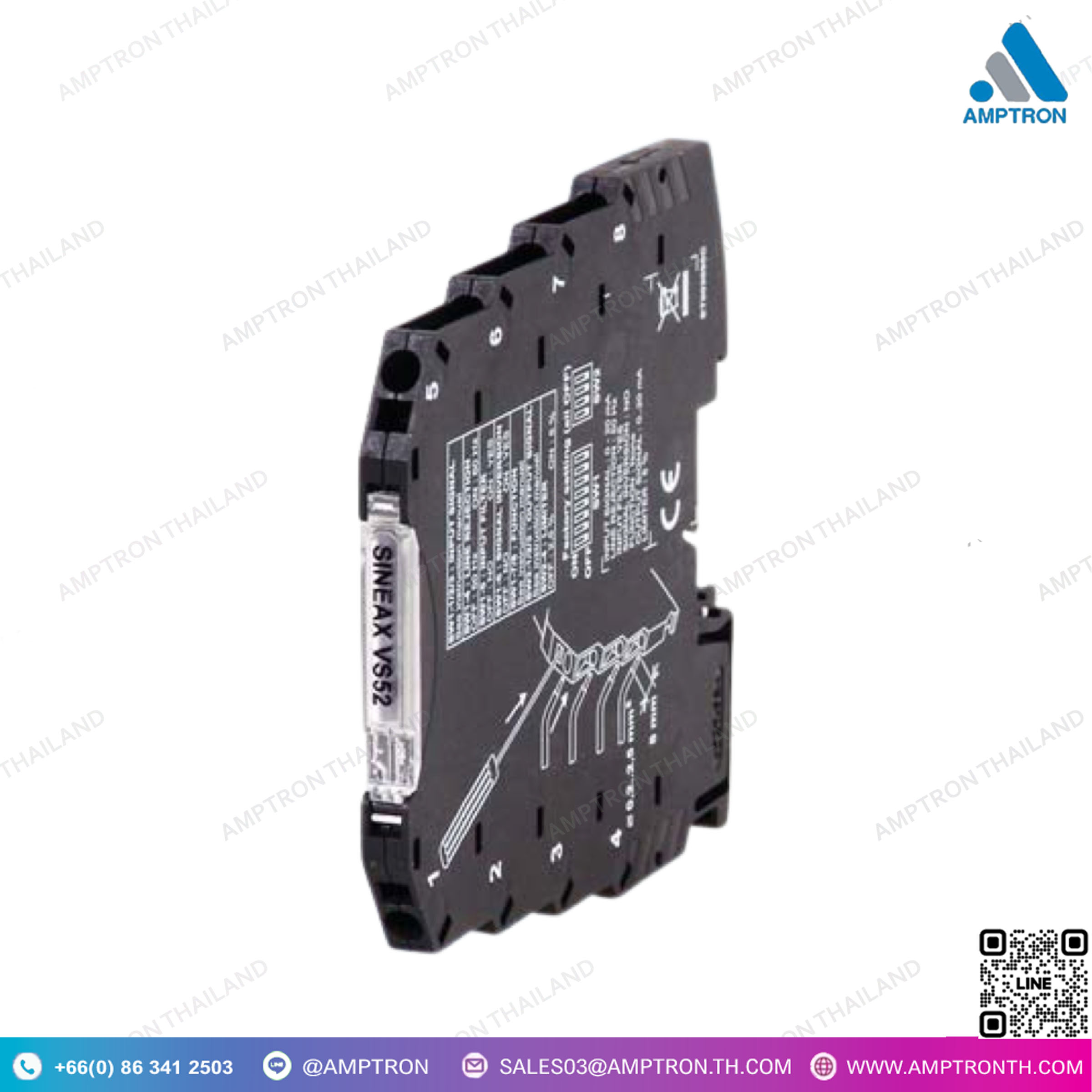

อุปกรณ์แปลงสัญญาณไฟฟ้า Isolating Amplifier SINEAX VS52

อุปกรณ์แปลงสัญญาณไฟฟ้า Isolating Amplifier SINEAX VS52
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX VS52
Size : 6.2 x 93.1 x 102.5 mm

• ป้อนข้อมูล: กระแสไฟฟ้า 0/4… 20 mA หรือแรงดันไฟฟ้า 0/1… 5, 0/2… 10 V DC
• เอาต์พุต: กระแสไฟฟ้า 0/4…20…4/0 mA หรือแรงดันไฟฟ้า 0/1…5, 0/2…10 V DC
• การแยกตัวของกัลวานิกแบบ 3 ทาง
• การเชื่อมต่อคีมสปริง-กรง
• เทอร์มินัลเชื่อมต่อพลังงาน – ส่วนเชื่อมต่อรถบัสราง DIN
• ความละเอียด 14 บิต
• ระดับความแม่นยำ 0.1%
• แหล่งจ่ายไฟ : 19.2 … 30 VDC
• การใช้พลังงาน: 500 mW
• ที่อยู่อาศัยเทอร์มินัลสำหรับติดตั้งบน 35 มม. DIN 46277

DESCRIPTION

• Input: Current 0/4 … 20 mA or voltage 0/1 … 5, 0/2 … 10 V DC
• Output: current 0/4 … 20, 20 … 4/0 mA or voltage 0/1 … 5, 0/2 … 10 V DC
• 3-way galvanic isolation
• Spring-cage clamp connection
• Power bridging terminal – DIN rail bus connector
• Resolution of 14 bit
• Accuracy class 0.1%
• Power supply : 19.2 … 30 VDC
• Power consumption : 500 mW
• Terminal housing for mounting on 35 mm DIN 46277

Transmitter คืออะไร ใช้งานอย่างไร

Transmitter (ตัวส่งสัญญาณ) คืออุปกรณ์ที่ใช้ในการแปลงสัญญาณจากรูปแบบหนึ่งไปยังอีกแบบหนึ่งและส่งสัญญาณออกไปยังอุปกรณ์อื่น ๆ เพื่อการตรวจสอบ หรือการควบคุม โดยทั่วไปแล้ว Transmitter จะใช้ในการส่งข้อมูลหรือสัญญาณจากเซ็นเซอร์หรือแหล่งที่มาที่เกี่ยวข้อง (เช่น ความดัน, อุณหภูมิ, กระแสไฟฟ้า ฯลฯ) ไปยังระบบควบคุม หรืออุปกรณ์แสดงผลต่าง ๆ

ประเภทของ Transmitter ที่พบได้บ่อย ได้แก่:

Pressure Transmitter (ตัวส่งสัญญาณความดัน)
ใช้ในการแปลงค่าความดันที่วัดได้จากเซ็นเซอร์ความดัน (เช่น จากเครื่องมือวัดความดัน) เป็นสัญญาณที่สามารถส่งต่อไปยังระบบควบคุมหรือแสดงผลได้ เช่น สัญญาณ 4-20 mA หรือ 0-10 V
Temperature Transmitter (ตัวส่งสัญญาณอุณหภูมิ)
ใช้ในการแปลงค่าของอุณหภูมิที่วัดได้จากเซ็นเซอร์อุณหภูมิ (เช่น Thermocouple หรือ RTD) เป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผลได้
Level Transmitter (ตัวส่งสัญญาณระดับ)
ใช้ในการวัดระดับของของเหลวหรือวัสดุในถังหรือภาชนะ แล้วแปลงข้อมูลระดับนั้นเป็นสัญญาณที่สามารถส่งไปยังอุปกรณ์อื่น ๆ ได้
Flow Transmitter (ตัวส่งสัญญาณการไหล)
ใช้ในการวัดอัตราการไหลของของเหลวหรือก๊าซ แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Humidity Transmitter (ตัวส่งสัญญาณความชื้น)
ใช้ในการวัดระดับความชื้นในอากาศหรือสภาพแวดล้อม แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
pH Transmitter (ตัวส่งสัญญาณค่า pH)
ใช้ในการวัดค่า pH ของของเหลว แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Signal Transmitter (ตัวส่งสัญญาณสัญญาณทั่วไป)
ใช้ในการส่งสัญญาณจากแหล่งข้อมูลที่มีการแปลงเป็นสัญญาณมาตรฐาน เช่น 4-20 mA, 0-10 V, หรือการสื่อสารผ่านโปรโตคอลดิจิตอล
