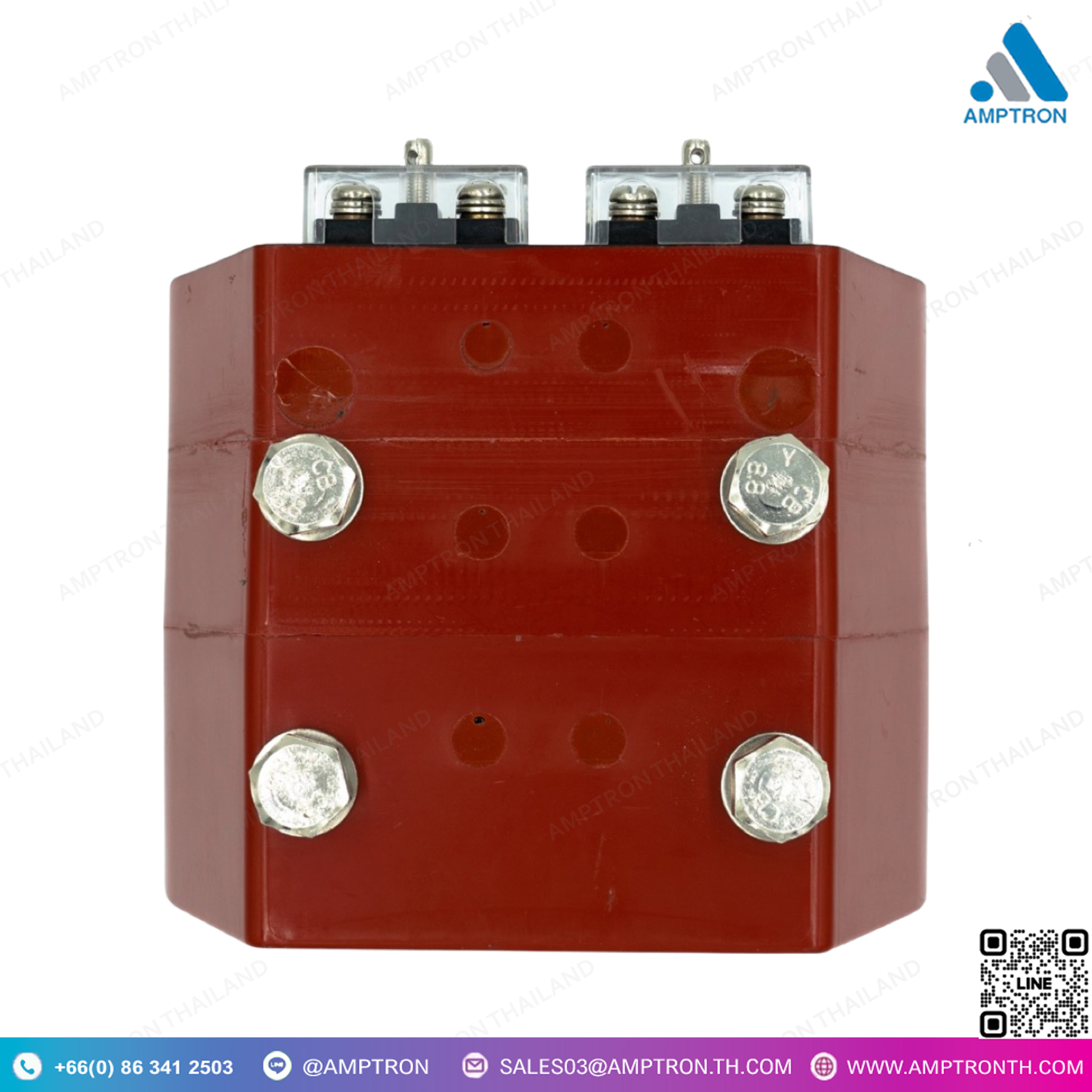

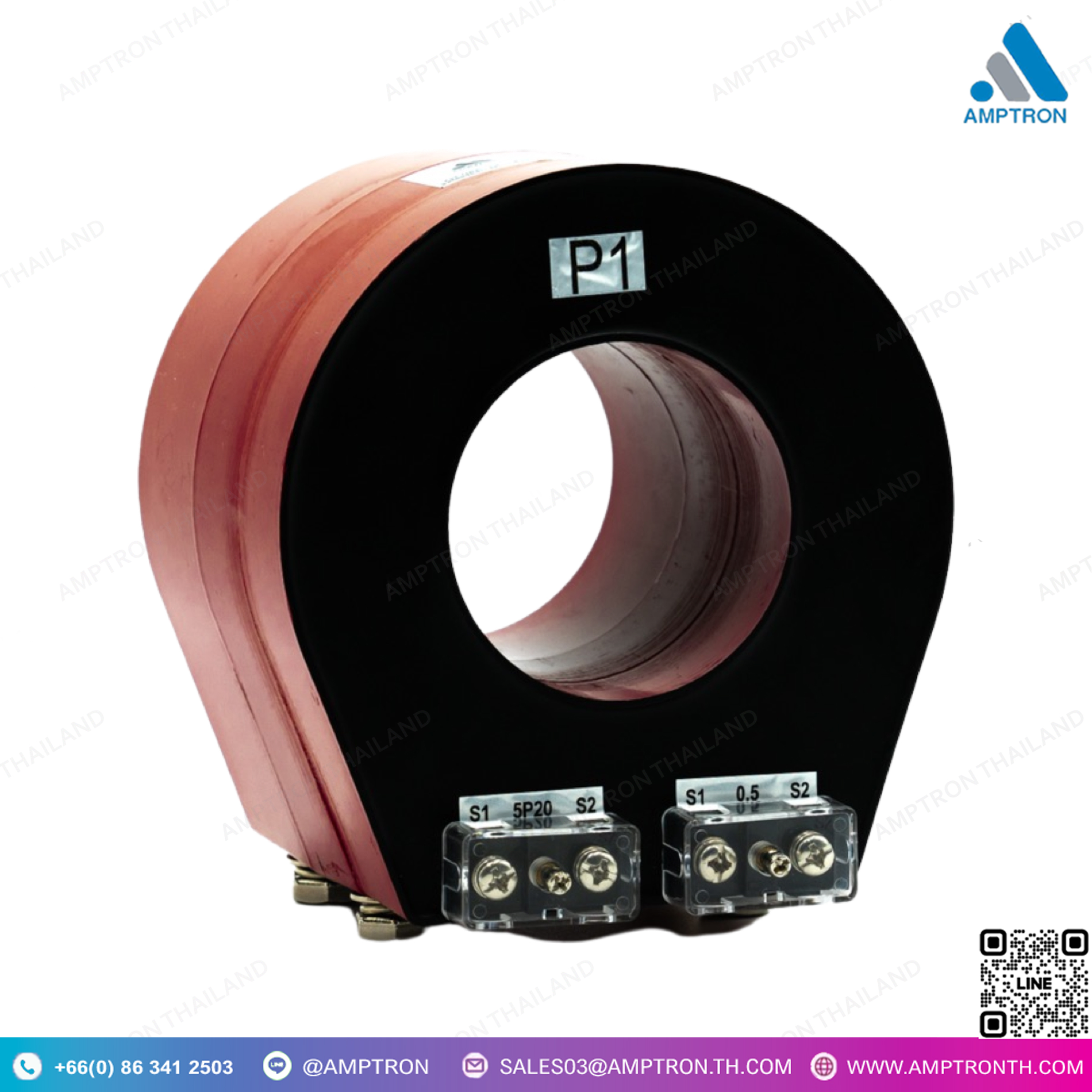

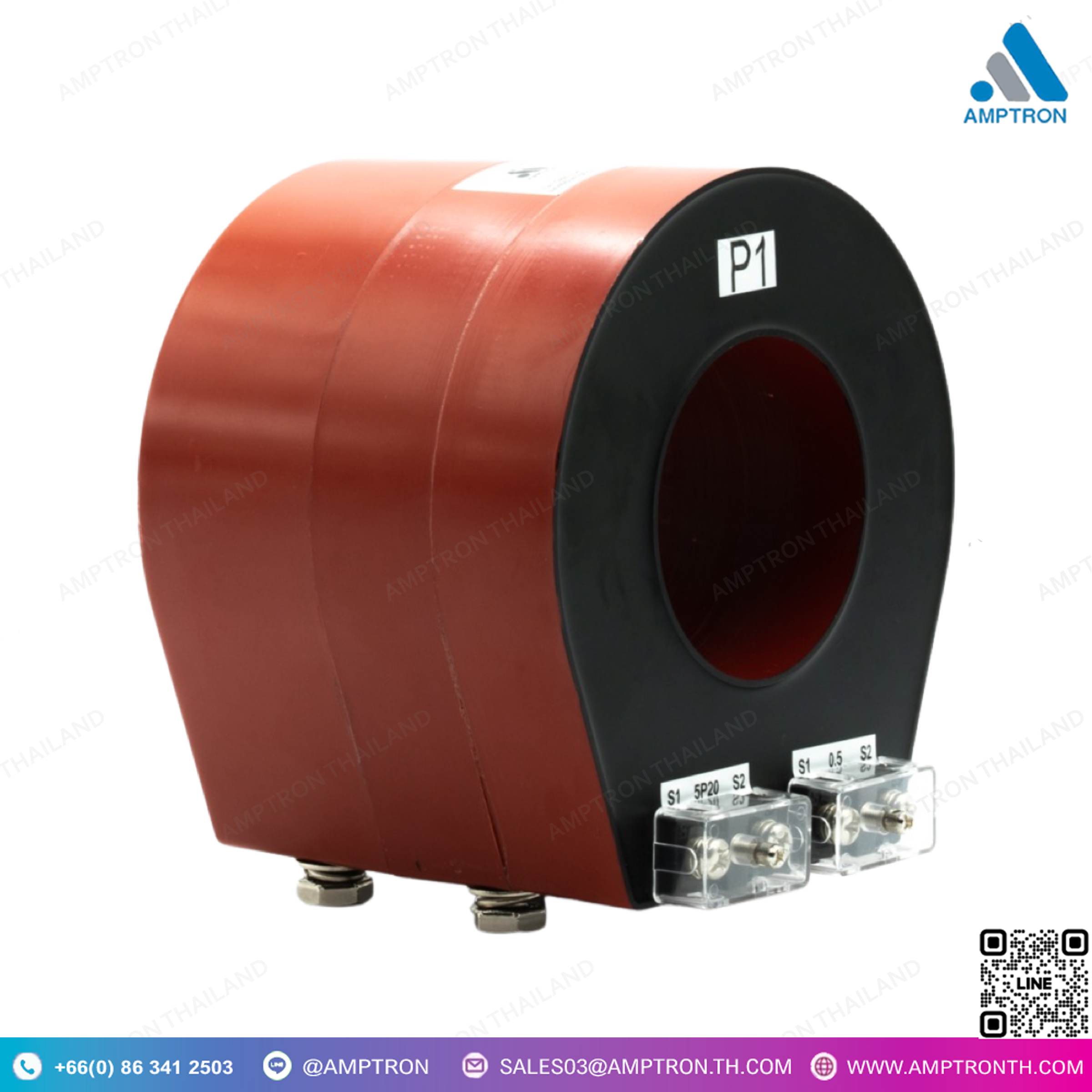

หม้อแปลงวัดกระแสไฟฟ้าแบบกลม สองเอ้าพุท XMP
Brand :Ai
Model : XMP45, XMP60, XMP80, XMP120, XMP160
Size : N/A
• หม้อแปลงวัดกระแสไฟฟ้าชนิดเรซิ่น แบบกลม สองเอ้าพุท CT/5/5A , CT/1/1A หรือ CT/5/1A
• 2เอ้าพุทเช่น 1000/5/5A เอ้าพุท1 คลาส5P20 15VA, เอ้าพุท2 คลาส0.5 15VA
• คลาส 0.2s, 0.2, 0.5s, 0.5, 1.0, 5P10, 5P20, 10P10, 10P20
• มาตรฐาน IEC60044-1, IEC61869-2 IEC185, IEEE/ANSI C57.13, BS3938, DIN42600
• ทำงานที่แรงดัน 0.72kV หรือ1.4kV ช่วงอุณหภูมิทำงาน -10…70°C
• ออกแบบให้ใช้งานในเขตร้อน เป็นฉนวน class E ประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ตัวถังเป็นแม่พิมพ์ขื้นรูปห่อหุ้มสนิทภายในเสริมด้วยอีพรอกซี่เรซิ่น แข็งแกร่งทนทานใช้ยาวนาน
• แรงดันทดสอบ 4kV 50Hz 1นาที เลือกเสริม 12kV, 24kV, 36kV ใช้กับสายไฟ
• เหมาะสำหรับบัสบาร์ หรือสายไฟขนาดใหญ่
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม
DESCRIPTION
• Epoxy resin current transformer, round shape
• Molded case epoxy resin current transformers 5A or 1A , Others by request
• 2 core or 2 secondary output such 1000/5/5A, class 5P20/0.5, burden 15/15VA
• Accuracy 0.2, 0.2s, 0.5, 0.5s, 1.0, 5P10, 5P20, 10P10, 10P205P20, 5P10, 10P10
• According to IEC60044-1, IEC61869-2, IEC185, IEEE / ANSI C57.13, BS3938, DIN42600
• Operating voltage 0.72kV or 1.4kV, Temperature range -10°C to 70°C
• Tropicallised design with Insulation Class E and thermal 120°C
• Moulded case totally enclosed in tough and robust.
• Test voltage 4kV 50Hz. 1min. • Option 12kV, 24kV, 36kV system with cable
• Suitable for large busbar or cable
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
