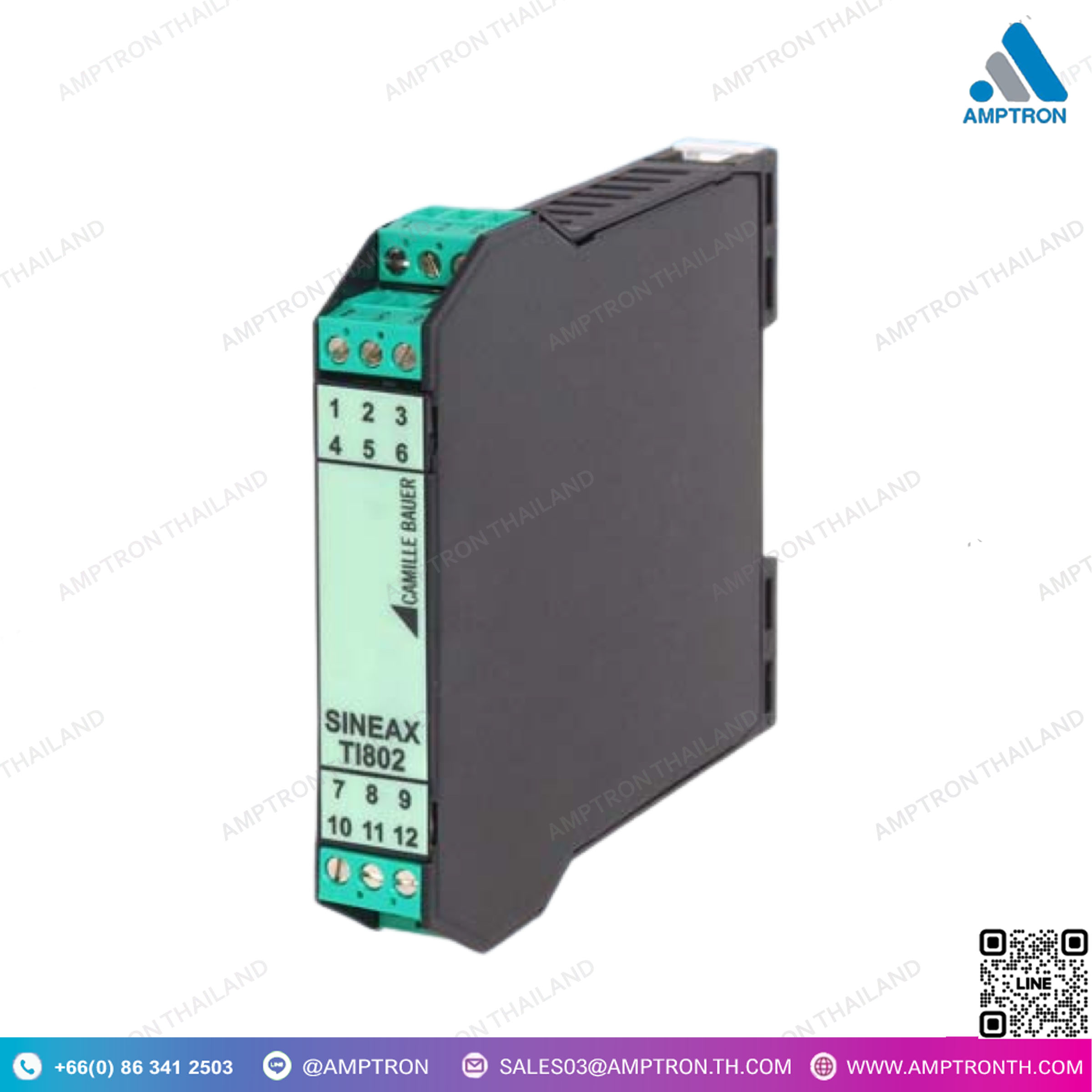

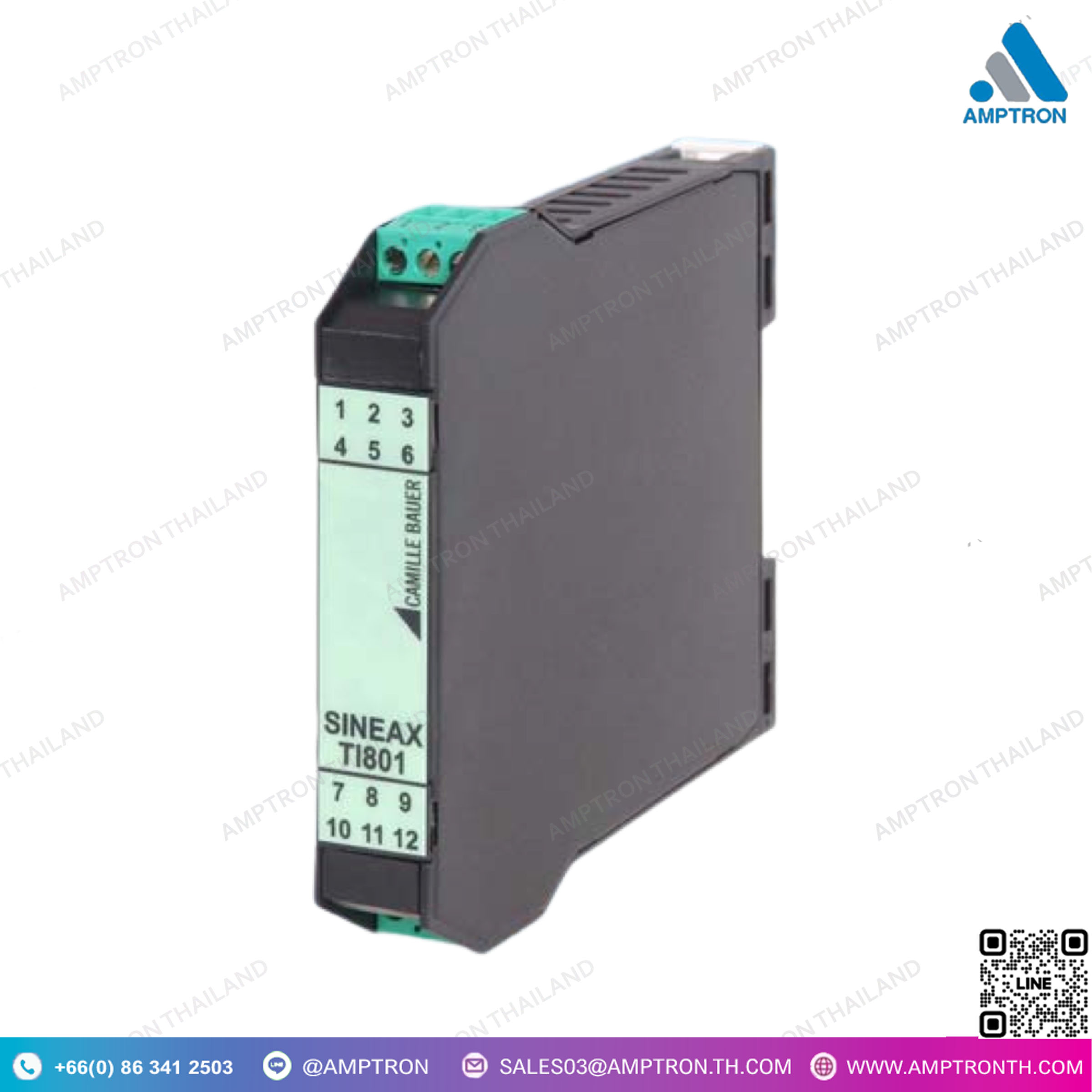

SINEAX TI801/TI802 Passive Trenner (2 Draht) mA zu mA

SINEAX TI801/TI802 Passive Trenner (2 Draht) mA zu mA
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : TI801, TI802
Size : 110 x 112 x 17.5 mm

• ค่าป้อนกระแส 4…20 mA
• การส่งถ่ายข้อมูลกลับเป็นการส่งถ่ายข้อมูล 4…20 mA ที่แยกต่างหาก
• การแยกขาเข้า/ขาออก: 1500 VAC
• ช่องต่อช่องแยก: 1500 VAC (2 ช่องรุ่น TI802)
• แหล่งจ่ายไฟ: ใช้พลังงานด้วยตนเองจากวงจรป้อนข้อมูล (หลัก)
• ป้อนข้อมูล: ปัจจุบัน: 4…20 mA
• เอาต์พุต: 4…20 mA (แอคทีฟ), ความต้านทานการโหลดสูงสุด 500 ω
• สภาพการทำงาน: อุณหภูมิ: 0…50 cC ความชื้นต่ำสุด 30% สูงสุด 90% ที่ 40 cC ไม่ควบแน่น
• การป้องกันอินพุต: ปกป้องสูงสุด 35 VDC

DESCRIPTION

• 4…20 mA current input.
• Retransmission of input as an isolated 4…20 mA output.
• Input/output isolation: 1500 V AC.
• Channel to channel isolation: 1500 V AC (2 channel model TI802 only).
• Power supply : Self powered from the input (primary) loop
• Input : Current: 4…20 mA
• Output : 4…20 mA (active), max. load resistance 500 Ω
• Operating conditions : Temperature: 0…50 °C, humidity min. 30%, max. 90% at 40 °C non condensing
• Input protection : Protected up to 35 V DC max

Transmitter คืออะไร ใช้งานอย่างไร

Transmitter (ตัวส่งสัญญาณ) คืออุปกรณ์ที่ใช้ในการแปลงสัญญาณจากรูปแบบหนึ่งไปยังอีกแบบหนึ่งและส่งสัญญาณออกไปยังอุปกรณ์อื่น ๆ เพื่อการตรวจสอบ หรือการควบคุม โดยทั่วไปแล้ว Transmitter จะใช้ในการส่งข้อมูลหรือสัญญาณจากเซ็นเซอร์หรือแหล่งที่มาที่เกี่ยวข้อง (เช่น ความดัน, อุณหภูมิ, กระแสไฟฟ้า ฯลฯ) ไปยังระบบควบคุม หรืออุปกรณ์แสดงผลต่าง ๆ

ประเภทของ Transmitter ที่พบได้บ่อย ได้แก่:

Pressure Transmitter (ตัวส่งสัญญาณความดัน)
ใช้ในการแปลงค่าความดันที่วัดได้จากเซ็นเซอร์ความดัน (เช่น จากเครื่องมือวัดความดัน) เป็นสัญญาณที่สามารถส่งต่อไปยังระบบควบคุมหรือแสดงผลได้ เช่น สัญญาณ 4-20 mA หรือ 0-10 V
Temperature Transmitter (ตัวส่งสัญญาณอุณหภูมิ)
ใช้ในการแปลงค่าของอุณหภูมิที่วัดได้จากเซ็นเซอร์อุณหภูมิ (เช่น Thermocouple หรือ RTD) เป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผลได้
Level Transmitter (ตัวส่งสัญญาณระดับ)
ใช้ในการวัดระดับของของเหลวหรือวัสดุในถังหรือภาชนะ แล้วแปลงข้อมูลระดับนั้นเป็นสัญญาณที่สามารถส่งไปยังอุปกรณ์อื่น ๆ ได้
Flow Transmitter (ตัวส่งสัญญาณการไหล)
ใช้ในการวัดอัตราการไหลของของเหลวหรือก๊าซ แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Humidity Transmitter (ตัวส่งสัญญาณความชื้น)
ใช้ในการวัดระดับความชื้นในอากาศหรือสภาพแวดล้อม แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
pH Transmitter (ตัวส่งสัญญาณค่า pH)
ใช้ในการวัดค่า pH ของของเหลว แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Signal Transmitter (ตัวส่งสัญญาณสัญญาณทั่วไป)
ใช้ในการส่งสัญญาณจากแหล่งข้อมูลที่มีการแปลงเป็นสัญญาณมาตรฐาน เช่น 4-20 mA, 0-10 V, หรือการสื่อสารผ่านโปรโตคอลดิจิตอล
