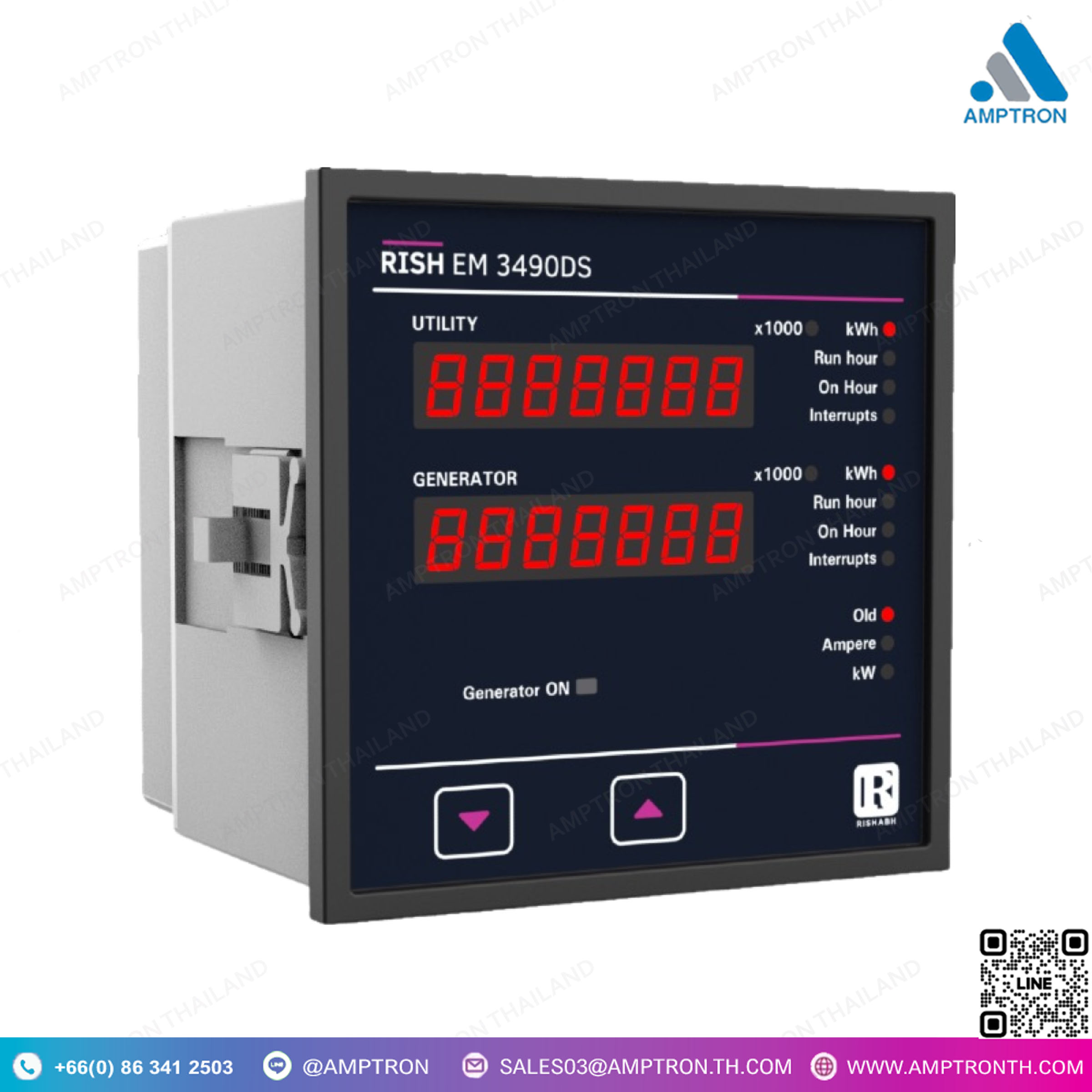

เครื่องวัดพลังงาน Dual Source EnergyMeter รุ่น RISH EM3490DS
Brand : RISHABH
Catalog : Google Drive
Model : RISH EM 3490 DS
Size : 96x96mm
• การวัดพลังงานจากแหล่งจ่ายสองแหล่ง ควบคุมสัญญาณอินพุตจาก (10 ถึง 60V DC / 20 ถึง 300V AC)
• ตั้งโปรแกรมอัตราส่วน PT/CT ที่ไซต์งาน
• ผู้ใช้สามารถเลือกการตั้งค่า 3 เฟส 3 สาย หรือ 3 เฟส 4 สาย
• การวัดค่า True RMS เครื่องมือสามารถวัดคลื่นรูปคลื่นที่ผิดเพี้ยนได้ถึงฮาร์มอนิกที่ 15
• เลือกการแสดงผลแบบ Auto Scroll หรือแบบหน้าจอคงที่ (ตัวเลือกเสริม) สามารถตั้งค่าผ่านปุ่มบนแผงหน้าปัดหรือทางระยะไกลผ่าน MODBUS (RS485)
• ในกรณีที่เกิดไฟฟ้าขัดข้อง เครื่องมือจะจดจำหน้าจอล่าสุดที่แสดงไว้
• จอแสดงผล LED สว่างสูง 2 บรรทัด 7 หลัก
• การเชื่อมต่อ MODBUS (RS485) เอาต์พุต (ตัวเลือกเสริม)
• เอาต์พุต Pulse (ตัวเลือกเสริม)
• อุณหภูมิการทำงาน -10°C ถึง +55°C
• ได้รับการรับรองมาตรฐาน IP 54 (ด้านหน้า) ตามมาตรฐาน IEC 60529
• มาตรฐานที่ใช้: IEC 61010-1: 2001, IEC 61326
DESCRIPTION
• Dual Source Energy Measurements
control input signal of (10 to 60V DC/ 20 to 300V AC)”
• On site programmable PT/CT ratios
• User selectable 3 phase 3W or 4W
• True RMS measurement
The instrument measures distorted waveform up to 15th Harmonic.”
• Selection of Auto scroll/ Fixed Screen (optional)
via front panel keys by entering into Programming mode or remotely via MODBUS (RS485).”
• In case of power failure, the instrument memorizes the last displayed screen.
• High brightness 2 line 7 digits LED display
• Optional MODBUS (RS485) Output
• Optional Pulse Output
• Operating temperature -10°C to +55°C
• Conforms to IP 54 (front face) as per lEC60529
• Standard IEC 61010-1- 2001, IEC 61326
Energy Meter คืออะไร
Energy Meter หรือ มิเตอร์วัดพลังงาน คืออุปกรณ์ที่ใช้วัดปริมาณพลังงานไฟฟ้าที่ถูกใช้ในระบบไฟฟ้า ซึ่งสามารถวัดได้ทั้งพลังงานที่ใช้งานจริง (Active Energy) และพลังงานที่เกิดจากการขัดแย้งในระบบ (Reactive Energy) โดยปกติแล้วจะใช้ในการวัดพลังงานที่ถูกบริโภคในบ้านหรือโรงงานเพื่อคิดคำนวณค่าไฟฟ้า
อธิบายให้เข้าใจง่ายๆ คือ:
- วัดพลังงานที่ใช้: มิเตอร์จะคอยบันทึกการใช้พลังงานไฟฟ้าของเราในหน่วย กิโลวัตต์ชั่วโมง (kWh) ซึ่งเป็นหน่วยที่ใช้คิดค่าไฟฟ้าในบ้านหรือธุรกิจ เช่น หากมิเตอร์วัดว่าเราใช้ไฟฟ้าไป 100 kWh ก็หมายความว่าเราใช้พลังงานไฟฟ้า 100 กิโลวัตต์เป็นเวลาหนึ่งชั่วโมง หรือใช้พลังงานในปริมาณนี้ในช่วงเวลาที่ผ่านมา
- วัดประเภทต่างๆ ของพลังงาน:
- Active Energy (พลังงานจริง) คือพลังงานที่เราใช้จริงๆ ในการทำงานต่างๆ เช่น การเปิดไฟ หรือการใช้อุปกรณ์ไฟฟ้า
- Reactive Energy (พลังงานรีแอคทีฟ) คือพลังงานที่ไม่ได้ทำงานจริงๆ แต่กลับมาในระบบไฟฟ้า เช่น พลังงานที่เกิดจากมอเตอร์ไฟฟ้าหรืออุปกรณ์ที่มีการขยายแรงดันและกระแสไฟฟ้า
- Apparent Energy (พลังงานปรากฏ) เป็นการรวมกันระหว่างพลังงานจริงและพลังงานรีแอคทีฟ
- การใช้ในชีวิตประจำวัน: มิเตอร์วัดพลังงานจะช่วยให้บริษัทไฟฟ้าสามารถคำนวณค่าใช้จ่ายจากการใช้พลังงานไฟฟ้าได้อย่างแม่นยำ โดยจะแสดงค่าในหน่วย kWh บนหน้าจอ หรือสามารถอ่านได้จากตัวเลขที่ปรากฏบนหน้าปัดของมิเตอร์
