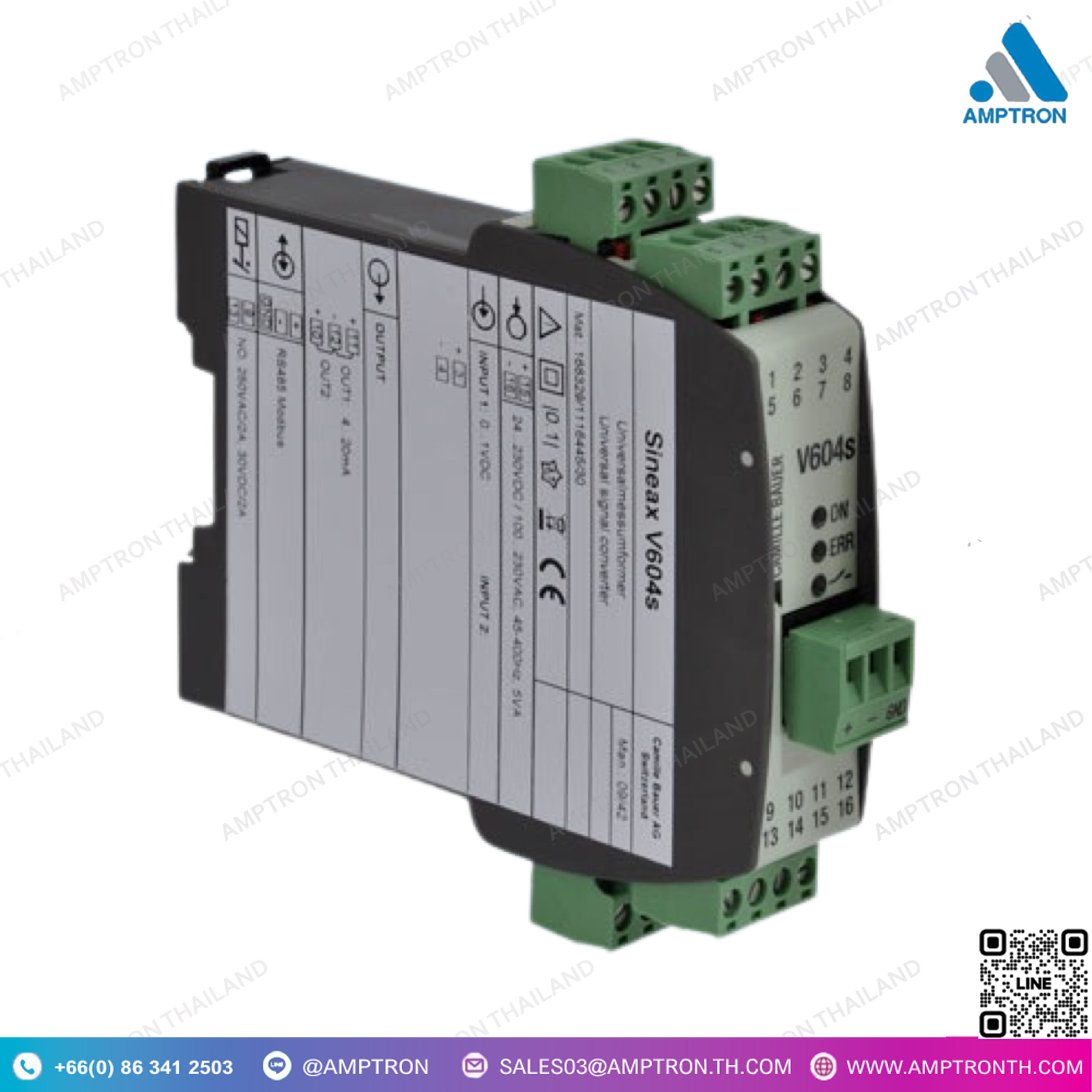

SINEAX V604s Programmable Multifunctional Transmitter
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX V604s
Size : N/A
เครื่องส่งสัญญาณมัลติฟังก์ชั่นที่สามารถตั้งโปรแกรมได้สำหรับกระแสไฟฟ้า แรงดัน เซ็นเซอร์อุณหภูมิ
ตัวแปลงสัญญาณระยะไกลหรือ potentiometer
V604s ใช้สำหรับการติดตั้งรางบนหมวกที่มีคุณสมบัติหลักดังต่อไปนี้:
V604s ใช้สำหรับการติดตั้งรางบนหมวกที่มีคุณสมบัติหลักดังต่อไปนี้:

• การวัดแรงดันไฟฟ้ากระแสตรง DC อุณหภูมิ (RTD หรือ TC) ความต้านทาน
• การเชื่อมต่อเซ็นเซอร์โดยไม่มีตัวกระโดด
• 2 อินพุต (เช่น สำหรับการซ้ำซ้อนของเซนเซอร์หรือการวัดความแตกต่าง)
• ปลั๊กไฟเทอร์มินัลสกรูคุณภาพสูงสุด
• การปรับเปลี่ยนทั้งหมดของอุปกรณ์สามารถปรับให้เข้ากับงานการวัดโดยใช้ซอฟต์แวร์พีซี
ซอฟต์แวร์นี้ยังสามารถนำไปใช้ในการสร้างภาพ การเปิดให้บริการและการบริการ

DESCRIPTION

Programmable Multifunctional Transmitter for currents, voltages, temperature sensors remote transducers or potentiometers.

• Measurement of DC-voltage, DC-current, temperature (RTD or TC), resistance
• Sensor connection without external jumpers
• 2 inputs (e.g. for sensor redundance or differential measurement)
• 2 outputs (U and / or I)
• 2 inputs can be combined with each other and can be related to the 2 outputs. Thereby calculations and sensor monitoring is possible (e.g. for a predictive maintenance of the sensors)
• System capability: communication through Modbus-interface
• Programmable relais e.g. for limit values and alarms
• AC/DC-wide range power supply unit
• Pluggable top quality screw terminals
• All adjustments of the device can be adapted to the measuring task by means of a PC-software. The software can also be used for visualization, commissioning and for service.
• AC/DC-wide range power supply unit
• Pluggable top quality screw terminals
• All adjustments of the device can be adapted to the measuring task by means of a PC-software. The software can also be used for visualization, commissioning and for service.
• Operating temperature –25 … +55 °C
• Ingress protection (acc. IEC 529 or EN 60 529) Housing IP 40 terminal IP20

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
