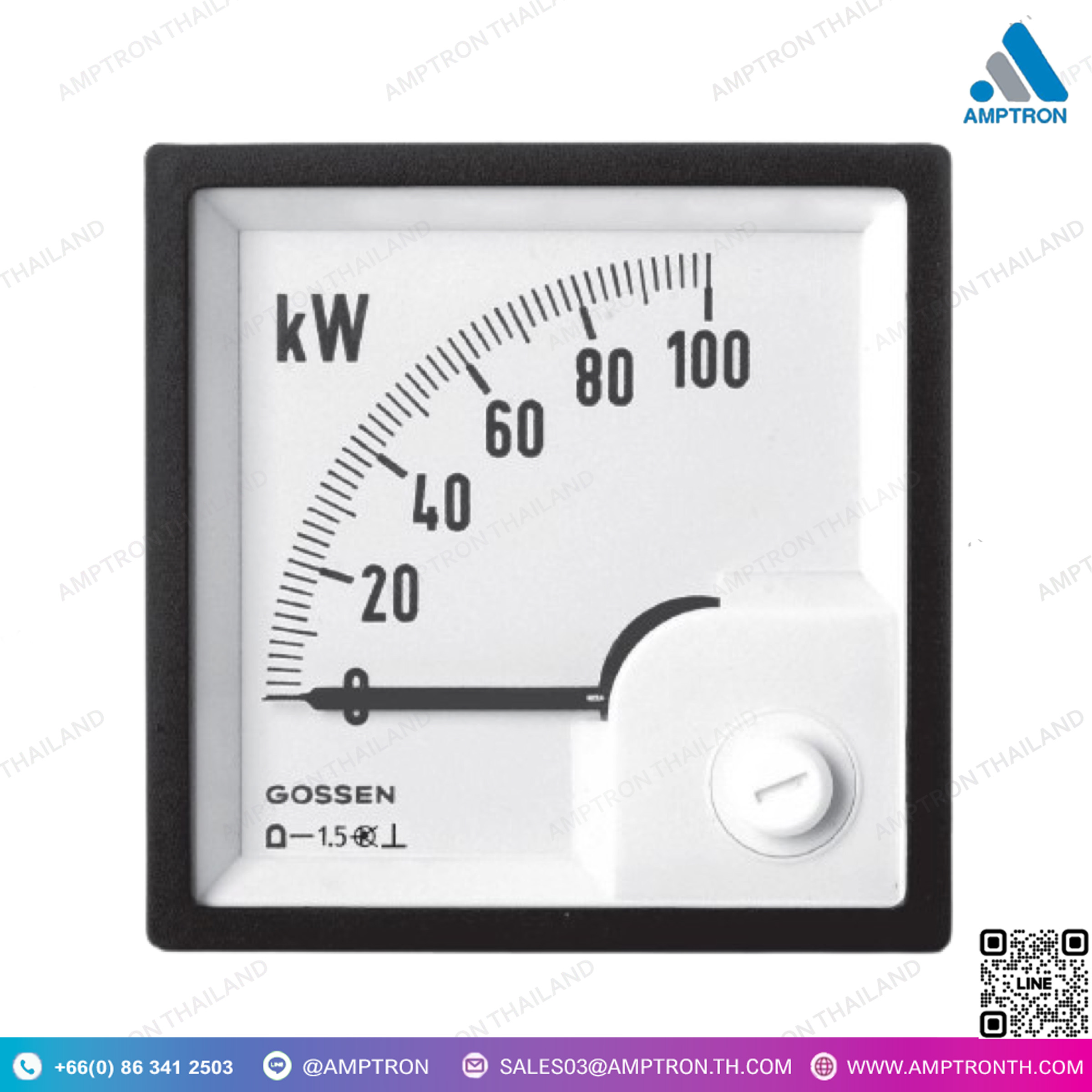

Analog Panel Meter Watt มิเตอร์อนาล็อกวัตต์และวาร์มิเตอร์
Brand : GOSSEN
Catalog : Google Drive
Model : DLMQB 96
Size : 96×96 mm
• วัสดุโพลีคาร์บอเนต ทนทาน ไม่ลามไฟ ตามมาตรฐาน UL94V0
• อุณหภูมิแวดล้อม 23°C ±2°C
• ตำแหน่งของแผงควบคุมการใช้งานแนวตั้ง ± 1°
• ช่วงความถี่ 50 Hz ±2 %
• ส่วนประกอบกระแสไฟฟ้า 20… 120% ของค่าตามเรตติ้ง
• ส่วนประกอบแรงดันไฟฟ้า 98 … 102% ของค่าตามเรตติ้ง
• เวลาอุ่นเครื่อง ≥ 5 นาที
• มาตรฐาน DIN EN 60051
• IP52 Front Housing Panel Protection
• ความแม่นยำ: คลาส 1.5
DESCRIPTION
• Polycarbonate. self-extinguishing and drip-proof per UL94V-0
• Ambient Temperature 23°C ± 2°C
• Position of Use control panel vertical ±1°
• Frequency 50 Hz ±2 %
• Current Components 20 … 120% of rated value
• Voltage Components 98 … 102% of rated value
• Warm-Up Time ≥ 5 min.
• DIN EN 60051
• Front Housing-Panel Protection IP 52
• Our meters and indicator/controllers correspond to class 1.5
อนาล็อกมิเตอร์ คืออะไร มีกี่ประเภท
อนาล็อกมิเตอร์ (Analog Meter) คือ อุปกรณ์ที่ใช้สำหรับการวัดและแสดงผลค่าทางไฟฟ้าหรือค่าทางกายภาพต่าง ๆ ในรูปแบบที่เป็นแบบแอนะล็อก (Analog) ซึ่งจะแสดงผลเป็นการเคลื่อนที่ของเข็มหรือระดับของสเกลบนหน้าปัดตามค่าที่วัดได้ โดยที่ค่าตัวเลขไม่ได้แสดงเป็นแบบดิจิทัล
ประเภทของ Analog meter อนาล็อกมิเตอร์สามารถแบ่งออกได้หลายประเภทตามประเภทของค่าที่วัดหรือการใช้งาน ดังนี้:
- โวลต์มิเตอร์ (Voltmeter): ใช้สำหรับการวัดแรงดันไฟฟ้า (Voltage) โดยทั่วไปใช้วัดแรงดันไฟฟ้ากระแสตรง (DC) หรือกระแสสลับ (AC)
- แอมป์มิเตอร์ (Ammeter): ใช้สำหรับการวัดกระแสไฟฟ้า (Current) ในวงจร โดยแอมป์มิเตอร์มักจะต้องต่อเข้ากับวงจรแบบอนุกรมเพื่อให้กระแสไฟฟ้าไหลผ่าน
- โอห์มมิเตอร์ (Ohmmeter): ใช้สำหรับการวัดค่าความต้านทานไฟฟ้า (Resistance) ของตัวนำหรืออุปกรณ์ต่าง ๆ
- วัตต์มิเตอร์ (Wattmeter): ใช้สำหรับการวัดกำลังไฟฟ้า (Power) ซึ่งมักจะวัดเป็นวัตต์
- พาวเวอร์แฟคเตอร์มิเตอร์ (Power Factor Meter): ใช้สำหรับการวัดตัวประกอบกำลัง (Power Factor) ในระบบไฟฟ้า
- เครื่องวัดความถี่ (Frequency Meter): ใช้สำหรับการวัดความถี่ของสัญญาณไฟฟ้ากระแสสลับ
- เครื่องวัดอุณหภูมิแบบแอนะล็อก: ใช้สำหรับการวัดและแสดงผลอุณหภูมิในรูปแบบแอนะล็อก มักจะใช้กับเครื่องจักรหรือระบบที่ต้องการการติดตามอุณหภูมิ
- เครื่องวัดความดันแบบแอนะล็อก: ใช้สำหรับการวัดแรงดันในระบบก๊าซหรือของเหลว
Analog Voltmeter คืออะไร มีกี่ประเภท
Analog Voltmeter คือเครื่องมือวัดที่ใช้สำหรับตรวจสอบและวัดค่าแรงดันไฟฟ้า (Voltage) ในวงจรไฟฟ้า โดยการแสดงผลจะเป็นการใช้เข็มชี้บอกค่าบนหน้าปัดที่มีสเกลตัวเลขตามค่าแรงดันที่วัดได้ หลักการทำงานของ Analog Voltmeter: เมื่อเครื่องถูกเชื่อมต่อกับวงจรไฟฟ้า แรงดันไฟฟ้าที่ผ่านเข้ามาจะสร้างกระแสไฟฟ้าผ่านขดลวดหรือแผ่นโลหะภายในเครื่อง เครื่องจะแปลงแรงดันไฟฟ้านี้เป็นการเคลื่อนไหวทางกลไก โดยเข็มชี้จะเคลื่อนที่ตามค่าแรงดันที่วัดได้ ซึ่งจะแสดงบนสเกลตัวเลขที่อ่านง่าย ผู้ใช้สามารถดูค่าแรงดันไฟฟ้าในหน่วยโวลต์ (Volt, V) จากตำแหน่งของเข็มชี้
ประเภทของ Analog Voltmeter:
- Moving Coil Voltmeter (DC Voltmeter): ใช้หลักการของการเคลื่อนที่ของขดลวดในสนามแม่เหล็ก โดยเข็มจะเคลื่อนที่ตามความแรงของกระแสที่เกิดจากแรงดันไฟฟ้า เป็นชนิดที่ใช้สำหรับการวัดแรงดันไฟฟ้ากระแสตรง (DC)
- Moving Iron Voltmeter (AC Voltmeter): ใช้หลักการเคลื่อนที่ของเหล็กที่มีสนามแม่เหล็ก เมื่อมีแรงดันไฟฟ้าผ่านเข้าไปในเครื่อง จะทำให้เหล็กภายในเคลื่อนที่ เป็นชนิดที่ใช้สำหรับวัดแรงดันไฟฟ้ากระแสสลับ (AC)
- Electrostatic Voltmeter: ใช้หลักการไฟฟ้าสถิตในการวัดแรงดันไฟฟ้า ซึ่งจะเกิดแรงระหว่างแผ่นโลหะสองแผ่นตามแรงดันที่ใช้ โดยจะวัดได้ทั้งไฟฟ้ากระแสตรงและกระแสสลับ
- Rectifier Type Voltmeter: ใช้ในการวัดไฟฟ้ากระแสสลับที่มีค่าต่ำโดยใช้ไดโอดในการแปลงแรงดันกระแสสลับให้เป็นกระแสตรงก่อนที่จะวัด
