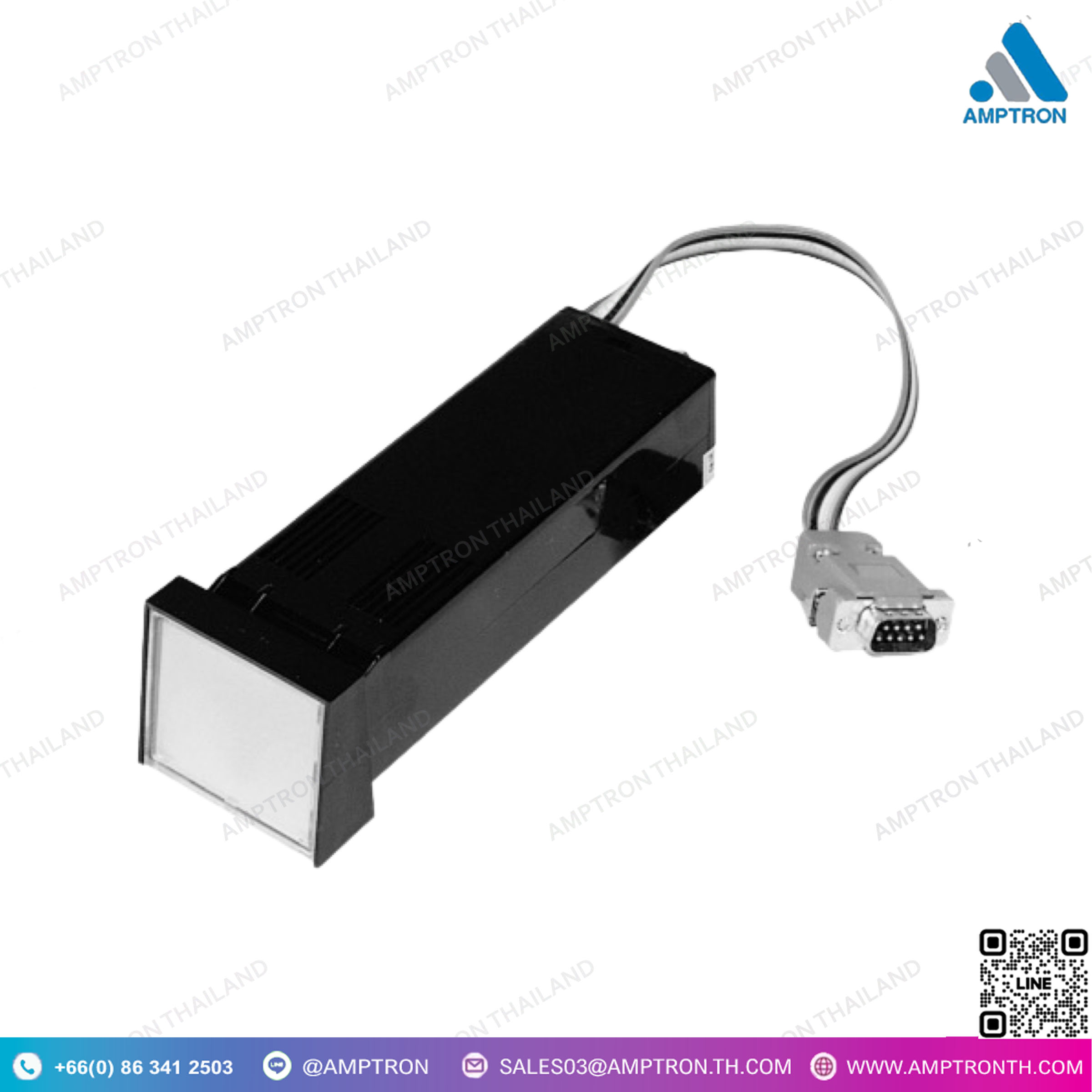

Assembly Type
Model : YS AN-1D125
Catalog : = Google Drive
Brand : YONGSUNG
Size : 50 x 123 x 43 mm
กรุณาใช้อุปกรณ์นี้ร่วมกับเบลล์, วงจรสัญญาณเตือนบัซเซอร์
ไดรฟ์สัญญาณอินพุตที่เกิดเหตุฉุกเฉิน RY by F product เลือก BL (Bell) LED: Red, BZ (Buzzer)
LED: สีเขียวโดยสวิทช์เลือกและใช้เป็นแหล่งสัญญาณของวงจรเตือนภัยและแจ้งเหตุฉุกเฉินแสงเกิดขึ้นบางส่วนเพื่อ
หน้าต่างบอกเหตุฉุกเฉิน แม้หลังจากวงจรเตือนภัยกลับมาหลังจากยืนยันขั้นตอนฉุกเฉิน แสงยังคง
รักษาในหน้าต่างบ่งชี้ที่เกี่ยวข้อง เป็นเทอร์มินัลที่ 2. เป็นวงจรการยึดด้วยตนเองหลังจากดำเนินการอย่างสมบูรณ์ในกรณีฉุกเฉิน
เกิดขึ้นบางส่วนหากสัญญาณ OFF ได้รับการอนุญาตให้ปล่อยแสง มันจะกลับสู่ขั้นตอนเริ่มต้น
หมายเหตุ) ในประเภท YSAN 1 เนื่องจากเวลาเอาต์พุตสัญญาณเตือนคือ 20 มิลลิวินาที จึงจำเป็นต้องมีการหน่วงเวลาจริงแยกต่างหาก
• แรงดันที่กำหนดไว้: DC24V, DC110V, DC125V
• ทนแรงดันไฟฟ้า: AC 2,000V/นาที
• อุณหภูมิแวดล้อม: -10’C – +50’C
• ความชื้นสัมพัทธ์ : 45% – 85%
Description
Please use this device together with Bell, Buzzer alarm circuit.
Emergency occurrence input signal drives RY by F product selects BL (Bell) LED : Red, BZ(Buzzer)
LED : Green by selective switch and uses as signal source of alarm circuit and inform lighting emergency occurred part to
emergency indication window. Even aftter alarm circuit returns after confirming emergency stage, lighting continues to be
maintained in relevant indication window. As terminal no. 2. is self-holding circuit after complete acton on emergency
occured part if OFF signal is authorized lighting release, it retruns to initial stage,
Note) In YS AN 1 type, since alarm output time is 20ms, delay realy is necessary separately.
• Rated voltage : DC24V, DC110V, DC125V
• Withstand voltage : AC 2,000V/min
• Ambient temperature : -10’C – +50’C
• Relative humidity : 45% – 85%
