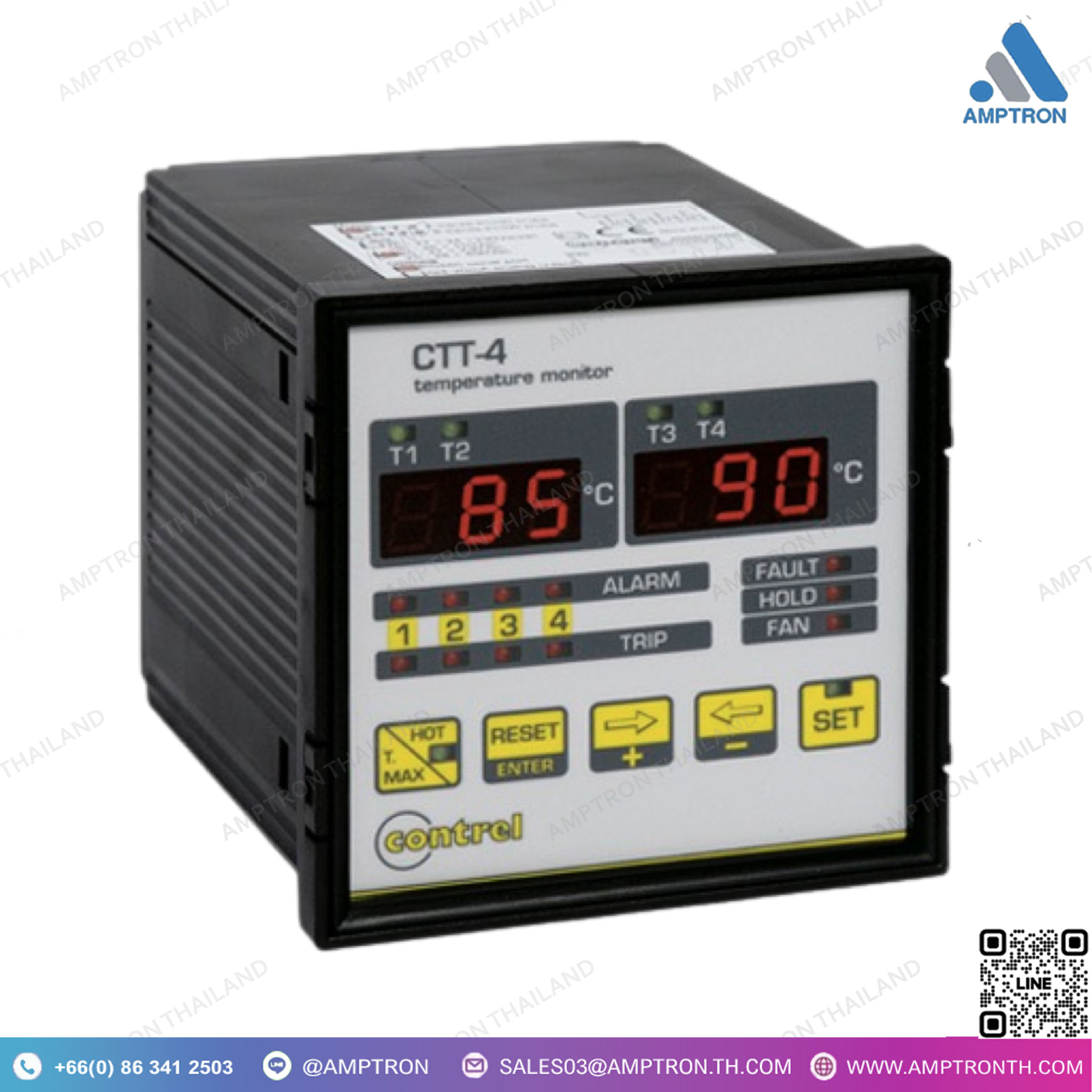

TEMPERATURE MONITOR DEVICE CTT4
Brand : CONTREL
Catalog : Google Drive
Model : CTT4
• แหล่งจ่ายไฟเสริม: 20÷250Vca/cc ±15% หรือ 115-230-400 Vca 50-60Hz
• ใช้พลังงานสูงสุด: 4 VA
• อินพุตการวัด: 3 – 4 อินพุตโดย RTD Pt100
• ช่วงการวัด: 0 °C ÷ +220 °C / ความแม่นยำ ± 2 °C
• ดีเลย์ในการทริกเกอร์ – ฮิสเตอรีซิส: 5 วินาที – 2 °C
• การแสดงผลการวัด: 2 หน้าจอแสดงผลด้วย LED 7 หลัก, 3 หลัก
• เอาต์พุต: 4 รีเลย์ NO-C-NC, โหลดต้านทาน 8 A
• ฟังก์ชันที่สามารถตั้งโปรแกรมได้: ALARM, TRIP, HOLD, FAN, T.MAX, HOT
• ฉนวน: 2500 Vrms 50 Hz เป็นเวลา 60 วินาที: U aux – อินพุต Pt100 / U aux – เอาต์พุตรีเลย์ / อินพุต Pt100 – เอาต์พุตรีเลย์
• เกรดการป้องกัน: IP52 สำหรับแผงด้านหน้า (IP65 พร้อมฝาครอบป้องกันเสริม), IP20 สำหรับแผงด้านหลัง ตามมาตรฐาน CEI-EN 60529
• มาตรฐาน: ความเข้ากันได้ทางแม่เหล็กไฟฟ้า CEI-EN 50081-2 CEI-EN50082-2
ความปลอดภัย CEI 41.1, CEI-EN 60255
Description
• Auxiliary power supply : 20÷250Vca/cc ±15% or 115-230-400 Vca 50-60Hz
• Maximum consumption : 4 VA
• Measure inputs : 3 – 4 inputs by RTD Pt100
• Interval of measure : 0 °C ÷ +220 °C / precision ± 2 °C
• Tripped delay – hysteresis : 5 seconds – 2 °C
• Measure visualization : 2 displays with led 7 segments, 3 digit
• Outputs : 4 relay NO-C-NC, 8 A resistive load
• Functions programmable : ALARM, TRIP, HOLD, FAN, T.MAX, HOT
• Insulation : 2500 Vrms 50 hz per 60 sec :U aux – input Pt100 / U aux – relay outputs / inputs Pt100 – relay outputs
• Protection degree : IP52 front panel (IP65 with optional protection cover), IP20 rear panel, as CEI-EN 60529
“• Standards : electromagnetic compatibility CEI-EN 50081-2 CEI-EN50082-2
security CEI 41.1, CEI-EN 60255-“
