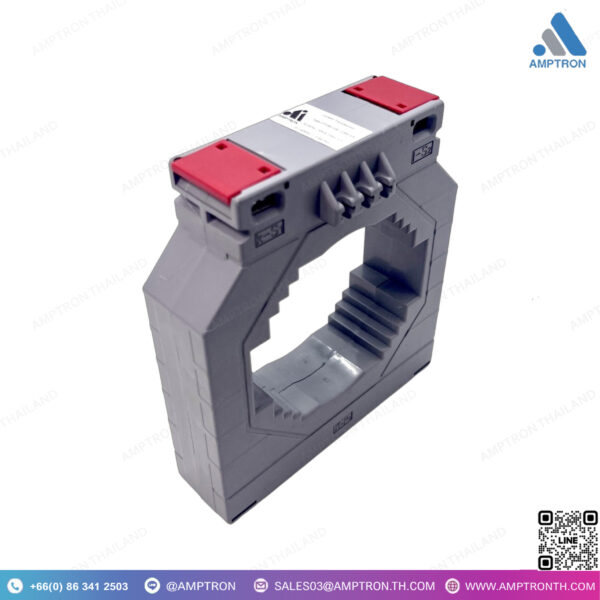

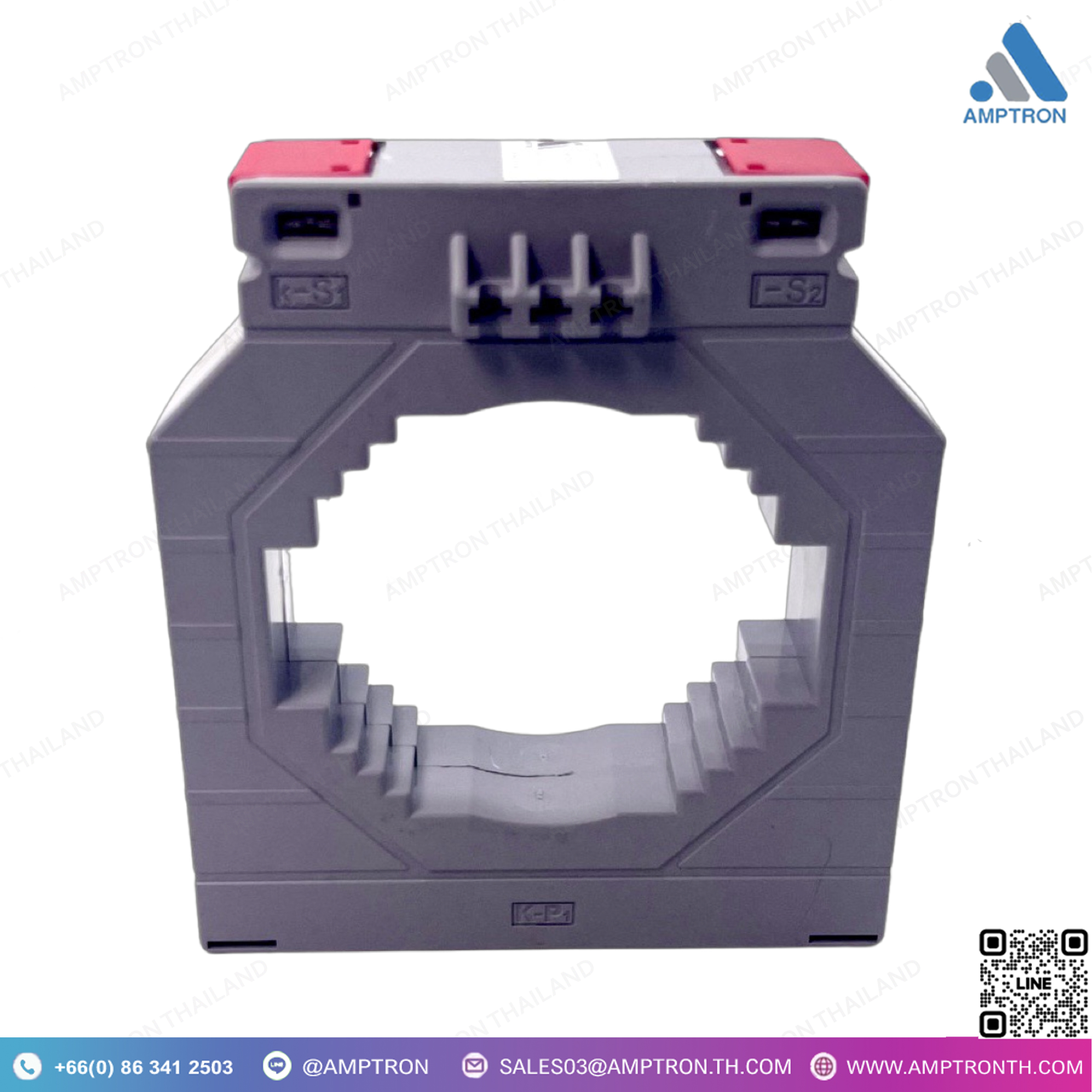

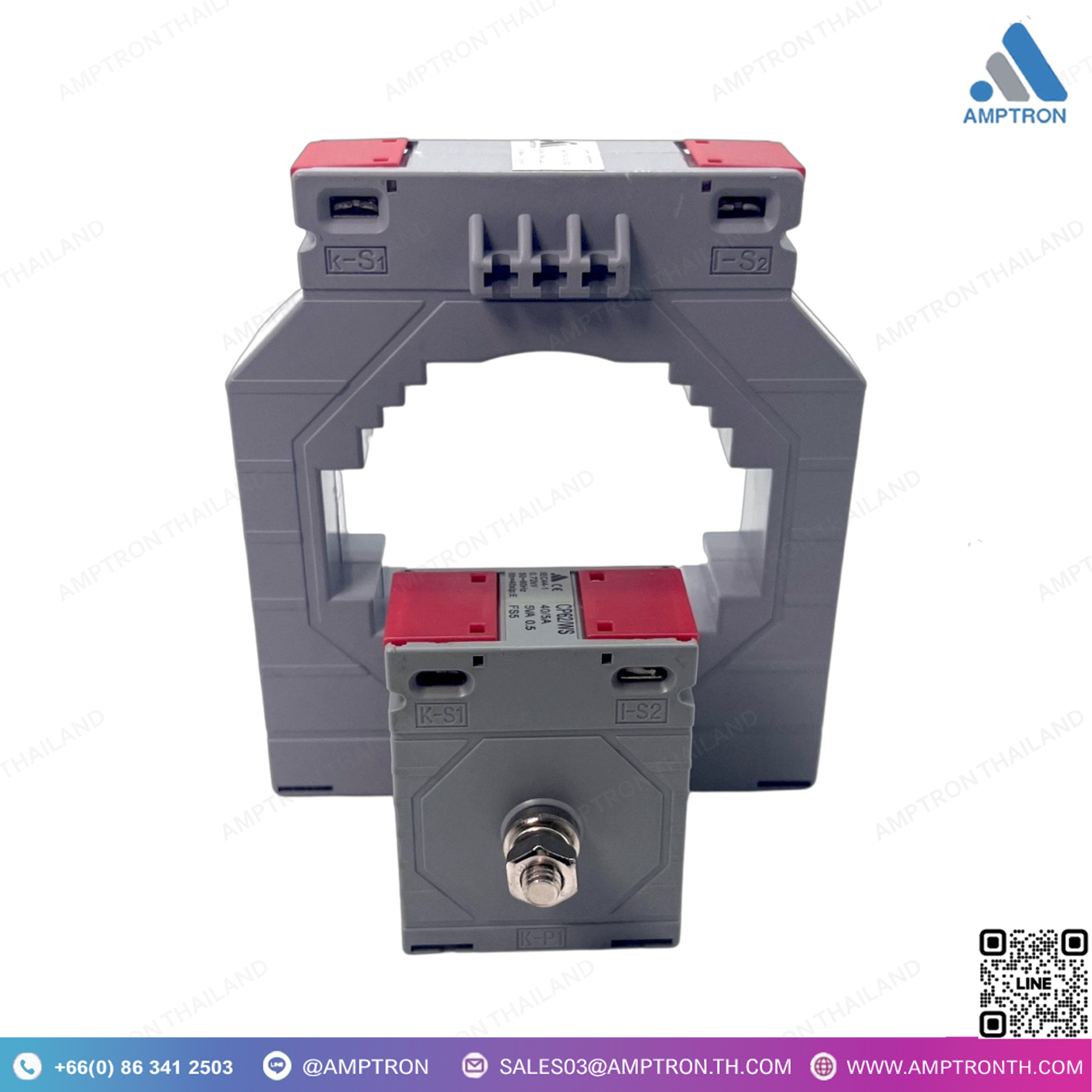

Current Transformer หม้อแปลงวัดกระแสไฟฟ้า รุ่น CP

Current Transformer หม้อแปลงวัดกระแสไฟฟ้า รุ่น CP
Brand : Ai
Model : CP62/30, CP62/40, CP62/WS, CP74/40, CP74/50, CP86/60, CP104/80, CP140/100, CP45/14
Size : N/A

• หม้อแปลงวัดกระแสไฟฟ้าชนิดธรรมดา แบบสี่เหลี่ยม CT/5A หรือ CT/1A
• ใช้วัสดุไม่ลามไฟตามมาตรฐาน UL-94V0
• อุณหภูมิ -20°C…70°C
• คลาส0.5 และคลาส1.0
• ทดสอบฉนวนด้วยแรงดัน 4kV ที่ความถี่50เฮิทร์ เป็นเวลา 1นาที
• มาตรฐาน IEC60044-1, IEC61869-2 IEC185, BS3938, DIN42600
• Insulation Class F 105°C
• เป็นฉนวนประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ทำงานที่แรงดัน 0.72kV
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

Facebook
Email
LinkedIn

Current Transformer หม้อแปลงวัดกระแสไฟฟ้า รุ่น CP
Brand : Ai
Model : CP62/30, CP62/40, CP62/WS, CP74/40, CP74/50, CP86/60, CP104/80, CP140/100, CP45/14
Size : N/A

• หม้อแปลงวัดกระแสไฟฟ้าชนิดธรรมดา แบบสี่เหลี่ยม CT/5A หรือ CT/1A
• ใช้วัสดุไม่ลามไฟตามมาตรฐาน UL-94V0
• อุณหภูมิ -20°C…70°C
• คลาส0.5 และคลาส1.0
• ทดสอบฉนวนด้วยแรงดัน 4kV ที่ความถี่50เฮิทร์ เป็นเวลา 1นาที
มาตรฐาน IEC60044-1, IEC61869-2 IEC185, BS3938, DIN42600
• Insulation Class F 105°C
• เป็นฉนวนประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ทำงานที่แรงดัน 0.72kV
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

DESCRIPTION

• Molded case encapsulated current transformers square type, 5A or 1A, Others by request
• Tough resilient flame retardant UL-94V0
• Temperature range -20°C to 70°C
• Metering class 0.5, 1.0
• Test voltage 4Kv 50Hz. 1min.
• IEC44-1, IEC185, BS3938, DIN42600
• Insulation Class F 105°C
• Tropicalised design with Insulation Class E and thermal 120°C
• Operating voltage 0.72KV
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
