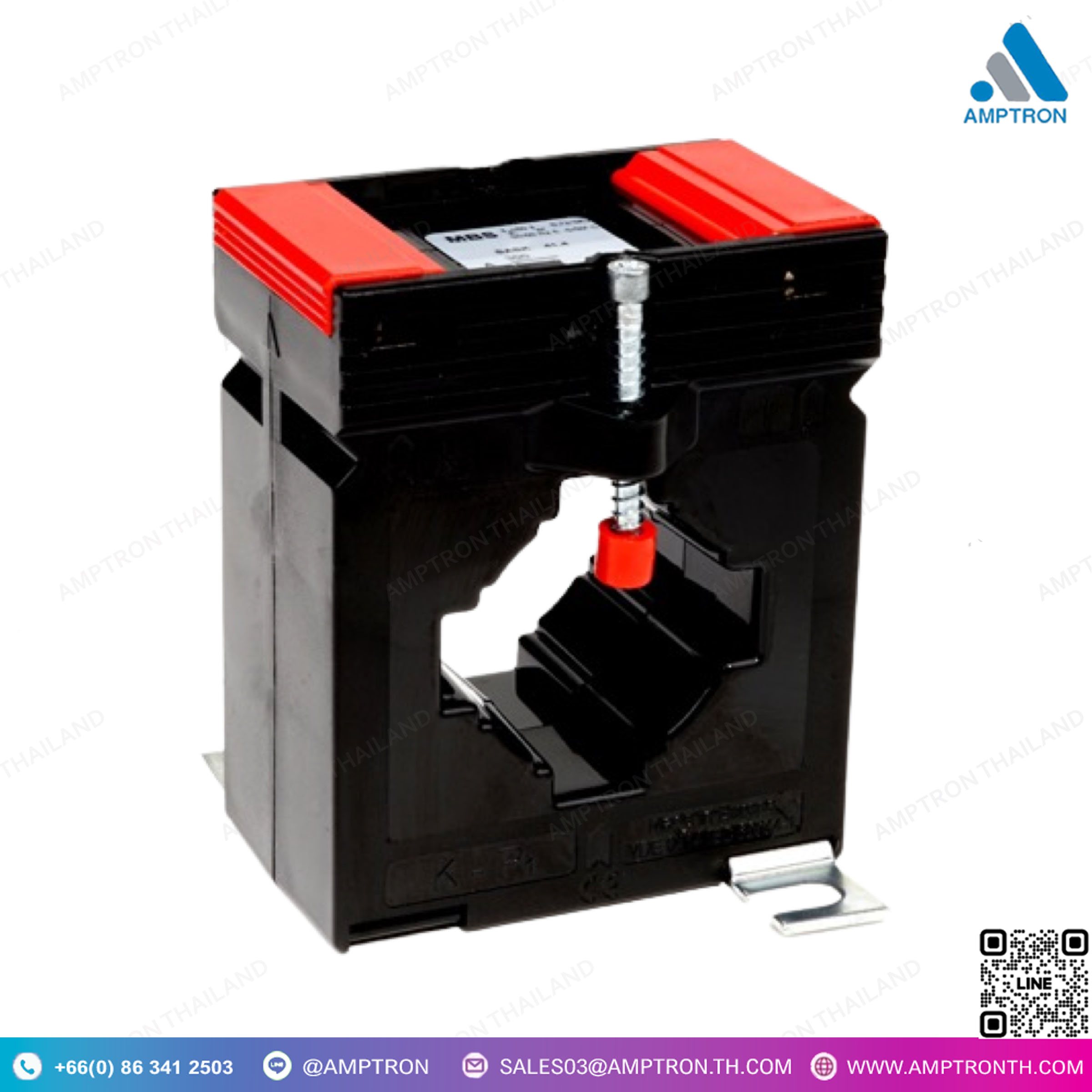

หม้อแปลงไฟฟ้าสำหรับป้องกันกระแสเกิน รุ่น SASK

หม้อแปลงไฟฟ้าสำหรับป้องกันกระแสเกิน รุ่น SASK
Brand : MBS
Catalog : Google Drive
Model : SASK 21.3, SASK 421.4, SASK 31.5, SASK 31.6, SASK 41.4, SASK 541.4, SASK 41.6, SASK 41.10, SASK 51.4, SASK 51.6, SASK 61.4, SASK 61.10, SASK 63.6
Size : N/A

• กระแสที่ระบุไว้เบื้องต้นตั้งแต่ 50 A ถึง 1500 A
• กระแส nominal อันดับสอง 5 A หรือ 1A
• คลาสความแม่นยำ 5P4, 5P5, 10P5
• ความถี่ที่ระบุ: 50 Hz
• ฉนวนคลาส: อี
• แรงดันการทำงานสูงถึง 0.72 kV ตาม IEC 61869/1+2

Facebook
Email
LinkedIn

หม้อแปลงไฟฟ้าสำหรับป้องกันกระแสเกิน รุ่น SASK
Brand : MBS
Catalog : Google Drive
Model : SASK 21.3, SASK 421.4, SASK 31.5, SASK 31.6, SASK 41.4, SASK 541.4, SASK 41.6, SASK 41.10, SASK 51.4, SASK 51.6, SASK 61.4, SASK 61.10, SASK 63.6
Size : N/A

• กระแสที่ระบุไว้เบื้องต้นตั้งแต่ 50 A ถึง 1500 A
• กระแส nominal อันดับสอง 5 A หรือ 1A
• คลาสความแม่นยำ 5P4, 5P5, 10P5
• ความถี่ที่ระบุ: 50 Hz
• ฉนวนคลาส: อี
• แรงดันการทำงานสูงถึง 0.72 kV ตาม IEC 61869/1+2

DESCRIPTION

• Primary nominal currents from 50 A up to 1500 A
• Secondary nominal currents 5A or 1A
• Accuracy classes 5P4, 5P5, 10P5
• Nominal rated frequency 50 Hz
• Insulation class E
• According to DIN EN 61869-1/2, VDE 0414-9-1/2 and DIN 42600
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
