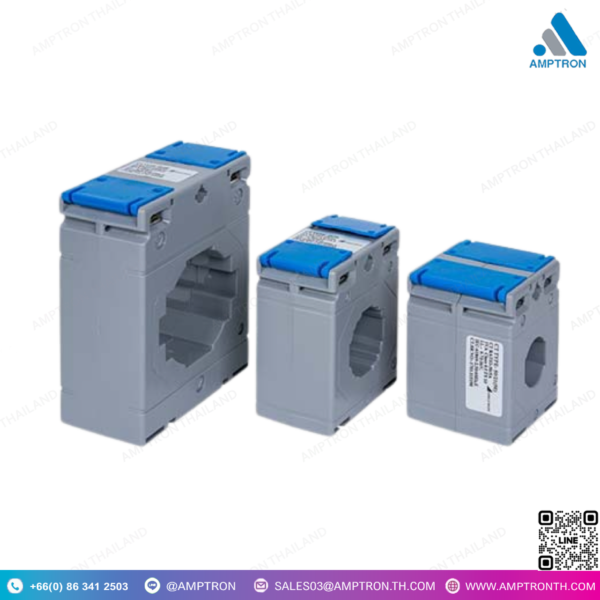

หม้อแปลงวัดกระแสไฟฟ้า รุ่น SIRAX CT

หม้อแปลงวัดกระแสไฟฟ้า รุ่น SIRAX CT
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SIRAX CT200, SIRAX CT210, SIRAX CT220, SIRAX CT230, SIRAX CT240
Size : N/A

• พลาสติกที่ทนต่อการระเบิดทำจากโพลีคาร์บอเนต
• ติดไฟยากและดับได้เองตามมาตรฐาน UL94 V0
• การป้องกันการจัดการการเชื่อมต่อโดยใช้ฝาปิดผนึก
• การออกแบบที่กะทัดรัดช่วยให้สามารถใช้งานได้ในสถานที่ที่เข้าถึงได้ยากที่มีความต้องการพื้นที่จำกัด
• การประกอบง่ายและรวดเร็ว
• คลาสความแม่นยำสูงถึง 0.2เอส
• ตัวเลือกการติดตั้งต่าง ๆ เช่น การติดตั้งผนัง, สายเคเบิลหรือบัสบาร์
• IEC 61869-1; IEC 61869-2

หม้อแปลงวัดกระแสไฟฟ้า รุ่น SIRAX CT
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SIRAX CT200, SIRAX CT210, SIRAX CT220, SIRAX CT230, SIRAX CT240
Size : N/A

• พลาสติกที่ทนต่อการระเบิดทำจากโพลีคาร์บอเนต
• ติดไฟยากและดับได้เองตามมาตรฐาน UL94 V0
• การป้องกันการจัดการการเชื่อมต่อโดยใช้ฝาปิดผนึก
• การออกแบบที่กะทัดรัดช่วยให้สามารถใช้งานได้ในสถานที่ที่เข้าถึงได้ยากที่มีความต้องการพื้นที่จำกัด
• การประกอบง่ายและรวดเร็ว
• คลาสความแม่นยำสูงถึง 0.2เอส
• ตัวเลือกการติดตั้งต่าง ๆ เช่น การติดตั้งผนัง, สายเคเบิลหรือบัสบาร์
• IEC 61869-1; IEC 61869-2

DESCRIPTION

• Safe housing with high flame protection
• Protection against tampering due to sealable covers
• Protection against contamination due to optimized housing
• Closed coil body
• High measuring accuracy up to class 0.2S
• Wide range of nominal sizes and dimensions
• Simple and fast mounting
• Safe connection technology via screw terminals
• Suitable for round conductors, copper bars, mounting rails
• Various mounting options available such as wall mounting, cable mounting, rail mounting or DIN rail mounting
• Maintenance-free
• Secondary current 5A or 1A
• Insulation class E (max. 120 °C)
• Housing material Polycarbonate UL94 V-0, self-extinguishing, non-dripping, halogen-free
• Ambient temperature -20 °C to 45 °C
• Standard IEC 61869-1; IEC 61869-2
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
