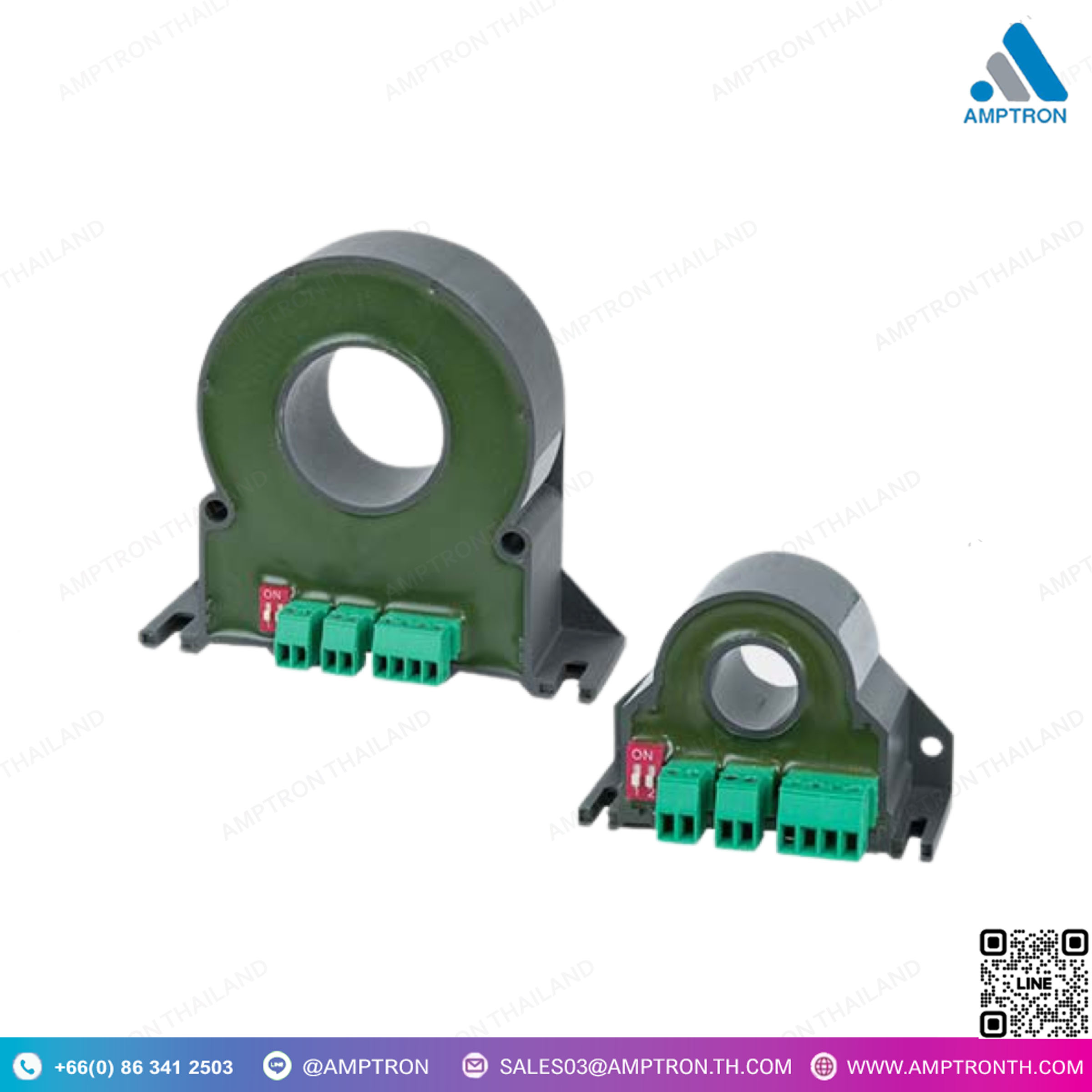

หม้อแปลงกระแสไฟฟ้าพร้อมฟังก์ชันเครื่องวัดพลังงาน รุ่น SIRAX
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SIRAX BT7200, SIRAX BT7250, SIRAX BT7300, SIRAX BT7350
Size : N/A
• เรซินอีพ็อกซี่ UL94 V-0, ไฟลามทุ่งตัวเอง, ไม่หยด, ปราศจากฮาโลเจน
• ช่วงกระแสไฟเข้า: 50 A AC, 300 AAC DC, 400 VDC
• ช่วงแรงดันไฟเข้า: 800 VAC, 1000 VDC, 80 VAC, 100 VDC
• ช่วงเอาต์พุต: RS485 Modbus/RTU
• ระดับความแม่นยำ:
• แรงดันไฟฟ้า, กระแส, พลังงานจริง, แรงดันไฟฟ้าระหว่างเฟส: < 0.5% F.S
• ความถี่: ± 0.1 Hz
• พลังงาน: ± 1%
• พลังงานรีแอคทีฟ: < 1.5% F.S
• พลังงานปรากฏจาก 0.1 In ถึง In: ± 1% rdg
• พลังงานปรากฏจาก 0.05 In ถึง 0.1 In: ± 2% rdg”
• ตัวเรือนพลาสติกทนต่อแรงกระแทกทำจาก PBT
• ทนไฟและดับไฟเองตามมาตรฐาน UL94 V0
• การวัดพลังงานแบบสองทิศทาง
• สามารถติดตั้งบนราง DIN หรือผนังในแนวตั้งหรือแนวนอน
• มาตรฐาน EN61000-6-4; EN64000-6-2; EN61010-1
• รายงานการทดสอบเป็นตัวเลือก
DESCRIPTION
• Epoxy Resins UL94 V-0, self-extinguishing, non-dripping, halogen-free
• Input range current 50 A AC, DC 300 AAC, 400 VDC
• Input range voltage 800 VAC, 1000 VDC, 80 VAC, 100 VDC
• Output range RS485 Modbus/RTU
• Accuracy class : Voltage, Current, Active power, Phase to phase voltage: < 0.5% F.S.
Frequency: ± 0.1 Hz
Energy: ± 1%
Reactive power: <1.5% F.S.
Apparent power from 0.1 In to In: ± 1% rdg
Apparent power from 0.05 In to 0.1 In: ± 2% rdg”
• Break-resistant plastic housing made of PBT
• Flame retardant and self extinguishing according to UL94 V0
• Bidirectional energy measurement
• DIN rail or wall mounting for vertical or horizontal position
• EN61000-6-4; EN64000-6-2; EN61010-1
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
