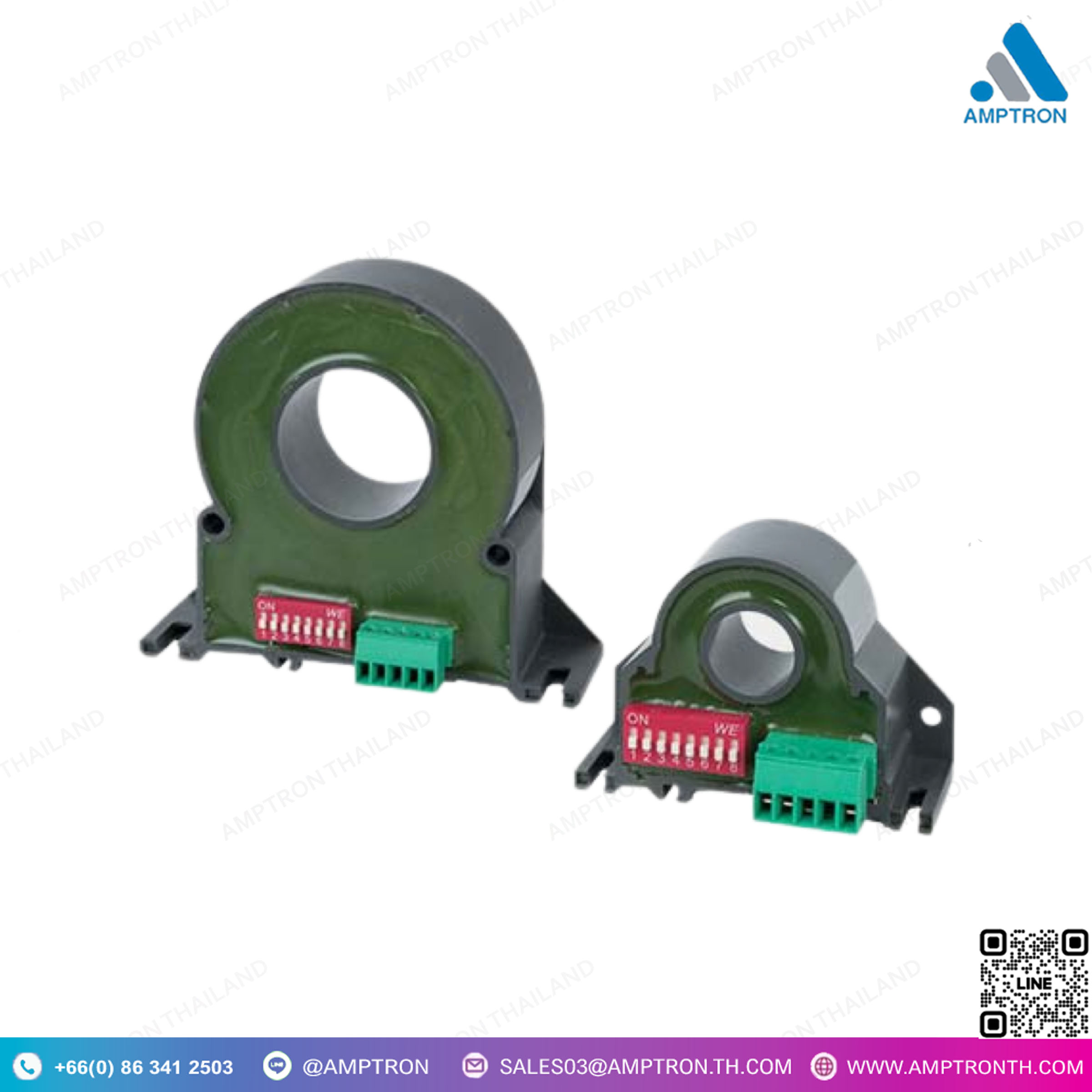

Current Transformer with transmitter functionality รุ่น SIRAX
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SIRAX BT7000, SIRAX BT7050, SIRAX BT7100, SIRAX BT7150
Size : N/A
• เรซินอีพ็อกซี่ UL94 V-0, ไฟลามทุ่งตัวเอง, ไม่หยด, ปราศจากฮาโลเจน
• ช่วงการนำเข้า: 50 A AC/DC, 300 A AC, 400 A DC
• เอาต์พุตอนาล็อก: 0…10 VDC หรือ 4…20 mA
• การบรรทุก: ≥ 1 kΩ
• ความแม่นยำ: 0.5% F.S
• ตัวเรือนพลาสติกทนต่อแรงกระแทกทำจาก PBT
• ทนไฟและดับไฟเองตามมาตรฐาน UL94 V0
• การตรวจจับกระแสด้วยเอฟเฟกต์ฮอลล์; ช่วง: 300 AAC / 400 ADC
• แยก Galvanic จากวงจรการวัด
• การกำหนดค่าผ่านซอฟต์แวร์กำหนดค่า
• เอาต์พุต RS485 Modbus/RTU และเอาต์พุตอนาล็อก 0…10 V หรือ 4…20 mA
• สามารถติดตั้งบนราง DIN หรือผนังในแนวตั้งหรือแนวนอน
• มาตรฐาน EN61000-6-4; EN64000-6-2; EN61010-1
DESCRIPTION
• Epoxy Resins UL94 V-0, self-extinguishing, non-dripping, halogen-free
• Input range 50 A AC/DC, 300 A AC, 400 A DC
• Analog output 0…10 VDC or 4…20 mA
• Burden ≥ 1 kΩ
• Accuracy 0.5% F.S
• Break-resistant plastic housing made of PBT
• Flame retardant and self extinguishing according to UL94 V0
• Current sensing by Hall effect; range: 300 AAC / 400 ADC
• Galvanic separation from the measuring circuit
• Configuration by means of configuration software
• Serial RS485 Modbus/RTU output and analog 0…10 V or 4…20 mA output
• DIN rail or wall mounting for vertical or horizontal position
• EN61000-6-4; EN64000-6-2; EN61010-1
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
