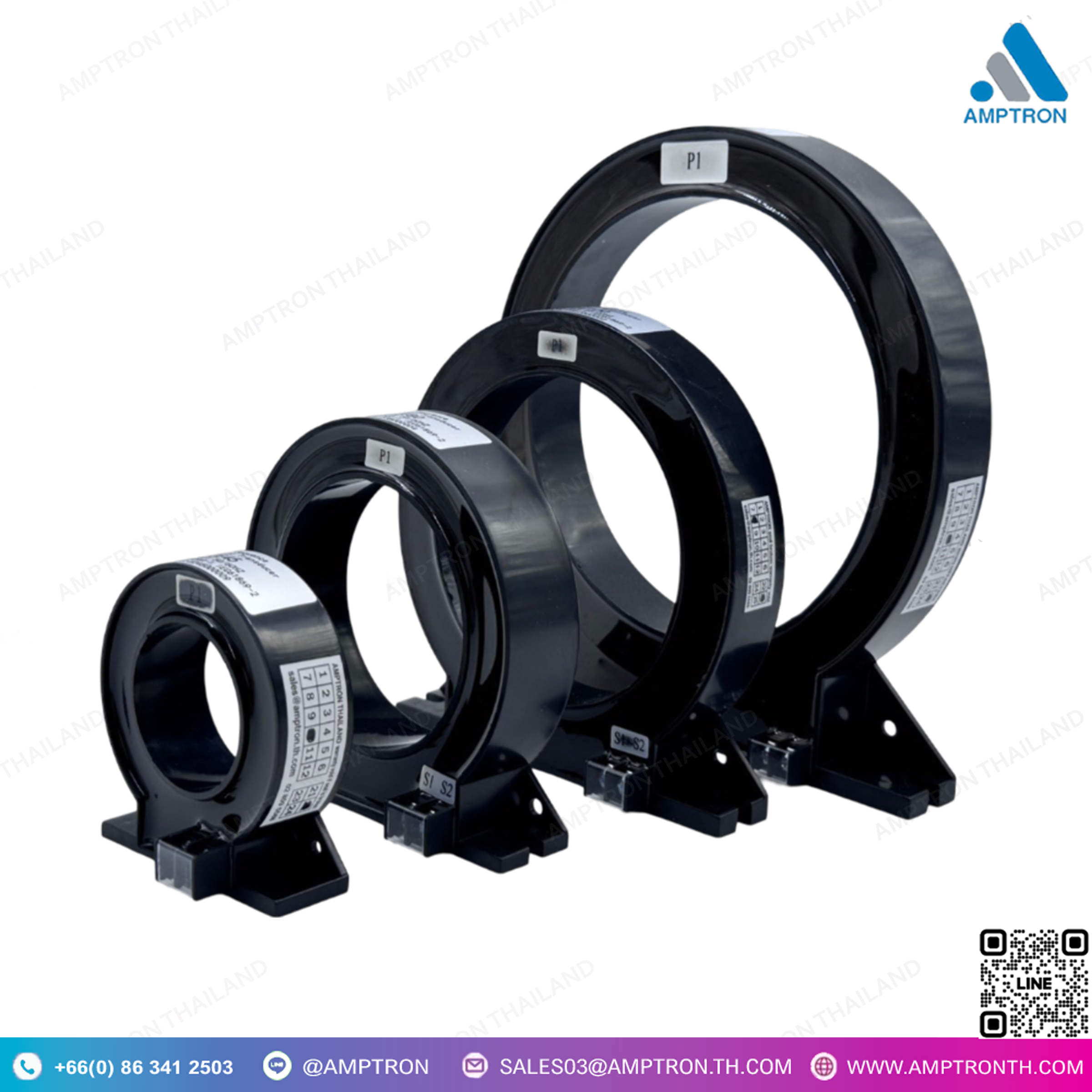

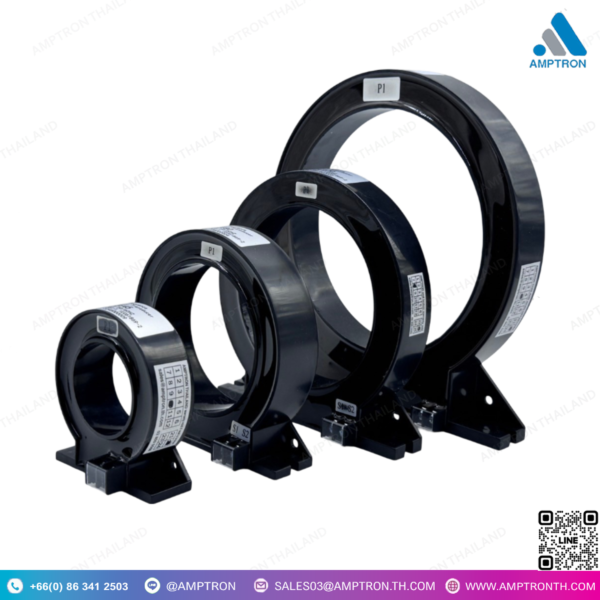

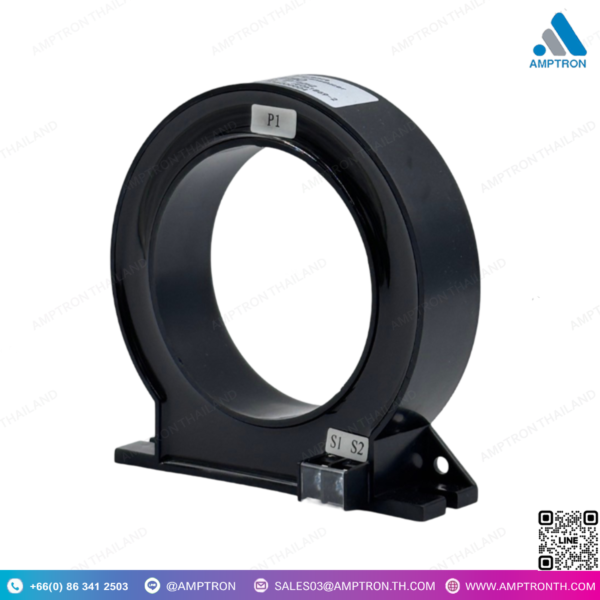

Current Transformer-หม้อแปลงวัดกระแสไฟฟ้า ZE Series
Brand : Ai
Model : ZE45, ZE80, ZE100, ZE150, ZE200
Size : ID45mm, ID80mm, ID100mm, ID150mm, ID200mm, ID300mm

• หม้อแปลงกระแสไฟฟ้าซีโร่ซีเคว้น ชนิดเรซิ่นแบบกลม ขนาดเส้นผ่าศุนย์กลางภายใน 45มม 80มม 100มม 150มม 200มม 300มม
• แรงดันฉนวน : 4kV ช่วงความถี่ 50H to 60HZ
• คลาส 1.0, 0.5, 0.2
• มาตรฐาน IEC60044-1, IEC61869-2
• ช่วงอุณหภูมิทำงาน -20…50°C
• ตัวถังหม้อแปลงกระแส-ซีทีหล่อขึ้นรูปพร้อมเทฉนวนเรซิ่นเคลือบอีกชั้น
• เป็นฉนวน class E ประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ผนึกซีลปิดล้อมอย่างแน่นหนาด้วยวัสดุที่ติดไฟและดับได้เองเมื่อดับไฟแล้ว
• ปลอดภัย ติดตั้งง่าย พกพาสะดวก
• ช่องภายในสำหรับติดตั้งกว้าง มีหลายขนาดให้เลือกให้เหมาะกับสายขนาดใหญ่หรือบัสบาร์
• หลากรุ่น หลายขนาด เพรียวบาง เหมาะกับงานพื้นน้อยหรือแคบ
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

DESCRIPTION

• Molded case epoxy resin current transformers
• Accuracy class 1.0,0.5,0.2
• According to Standard : IEC60044-1, IEC61869-2
• Working temperature : -20°C to 50°C
• Tropicalized design with insulation class E and thermal 120°C
• Insulation Voltage : 4kV
• Rated Frequency : 50H to 60HZ
• Epoxy Resin Current Transformers in Molded Case
• Totally enclosed in tough, self-extinguishing moldings
• Safe, easy to install, portable
• Wide inner window, allowing clamping of big cables or bus-bars
• Wide range of size to accommodate all the existing instillation
• Flame resistance : UL94-VO
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. 1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
   2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
   3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

• • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
  • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
