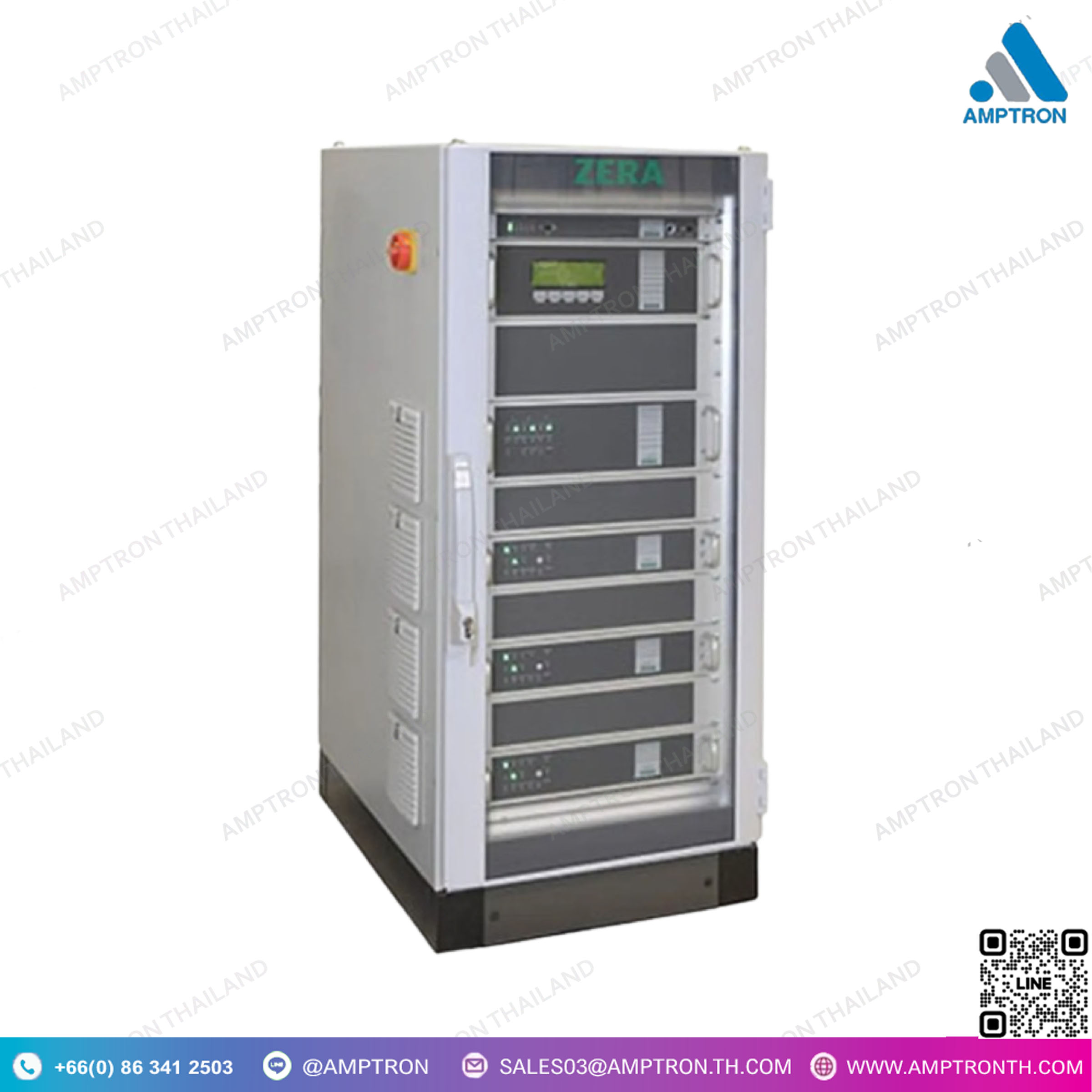

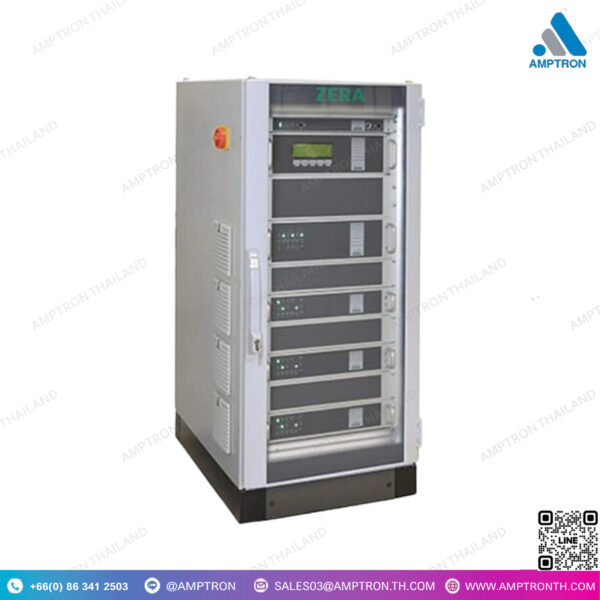

ระบบสอบเทียบสถานีชาร์จไฟฟ้า MTS310
Special Source & Test System
Brand : ZERA
Catalog : Google Drive
Model : MTS310
สำหรับตำแหน่งการทดสอบ 1 ตำแหน่ง
• จำนวนเฟส: 3
• ความแม่นยำ: Class 0.02
• กำลังขับออก U 3x 500 VA
• การสร้างแรงดันสูงสุด: 320 V (AC)
• กำลังขับออก I 3x 600 VA
• การสร้างกระแสสูงสุด: 120 A (AC)
• ฟังก์ชันหลัก
การทดสอบมิเตอร์กระแสสลับ 3 เฟส
การสร้างขนาดทดสอบ
การทดสอบมิเตอร์แบบเฟสเดียวหรือสามเฟส
• ส่วนประกอบ
STM4000, ระบบการวัดดิจิตอล
EPZ303, มิเตอร์อ้างอิง
FG301, เครื่องกำเนิดความถี่
SCRx000, ตู้สื่อสารแบบคงที่
VI221, แอมพลิฟายเออร์กระแส 3x
VU221, แอมพลิฟายเออร์แรงดัน
• ตู้ควบคุม ยูนิตพัดลมพร้อมระบบควบคุม
สวิตช์หลัก ขอบเขตการใช้งาน
• การทดสอบสถานีชาร์จไฟฟ้าสำหรับยานพาหนะไฟฟ้า
• การทดสอบมิเตอร์พลังงาน
• การทดสอบมิเตอร์อัจฉริยะ (Smart Meters)
• คุณสมบัติพิเศษ ปรับให้เข้ากับระบบที่มีอยู่ได้
ตำแหน่งการทดสอบสามารถปรับเปลี่ยนได้ตามมิเตอร์ที่ทดสอบตามคำขอ
DESCRIPTION
for one test position
• Phases : 3
• Accuracy class : 0.02
• Output power U 3x 500 VA
• Voltage generation max. 320 V (AC)
• Output power I 3x 600 VA
• Current generation max. 120 A (AC)
• Main functions
– Three-phase AC meter test
– Generation of test quantities
– Single- or three-phase meter testing
• Components
– STM4000, digital measuring system
– EPZ303, Reference Meter
– FG301, Frequency Generator
– SCRx000, Stationary Communication Rack
– VI221, current amplifier 3x
– VU221, voltage amplifier
– Control cabinet
– Fan unit with regulation
– Main switch
• Scope of application
– Testing of AC charging stations for electric vehicles
– Testing of energy meters
– Testing of Smart Meters
• Specials
– Adaptable to existing systems
– Test position can be adapted variably to the meter under test on request
