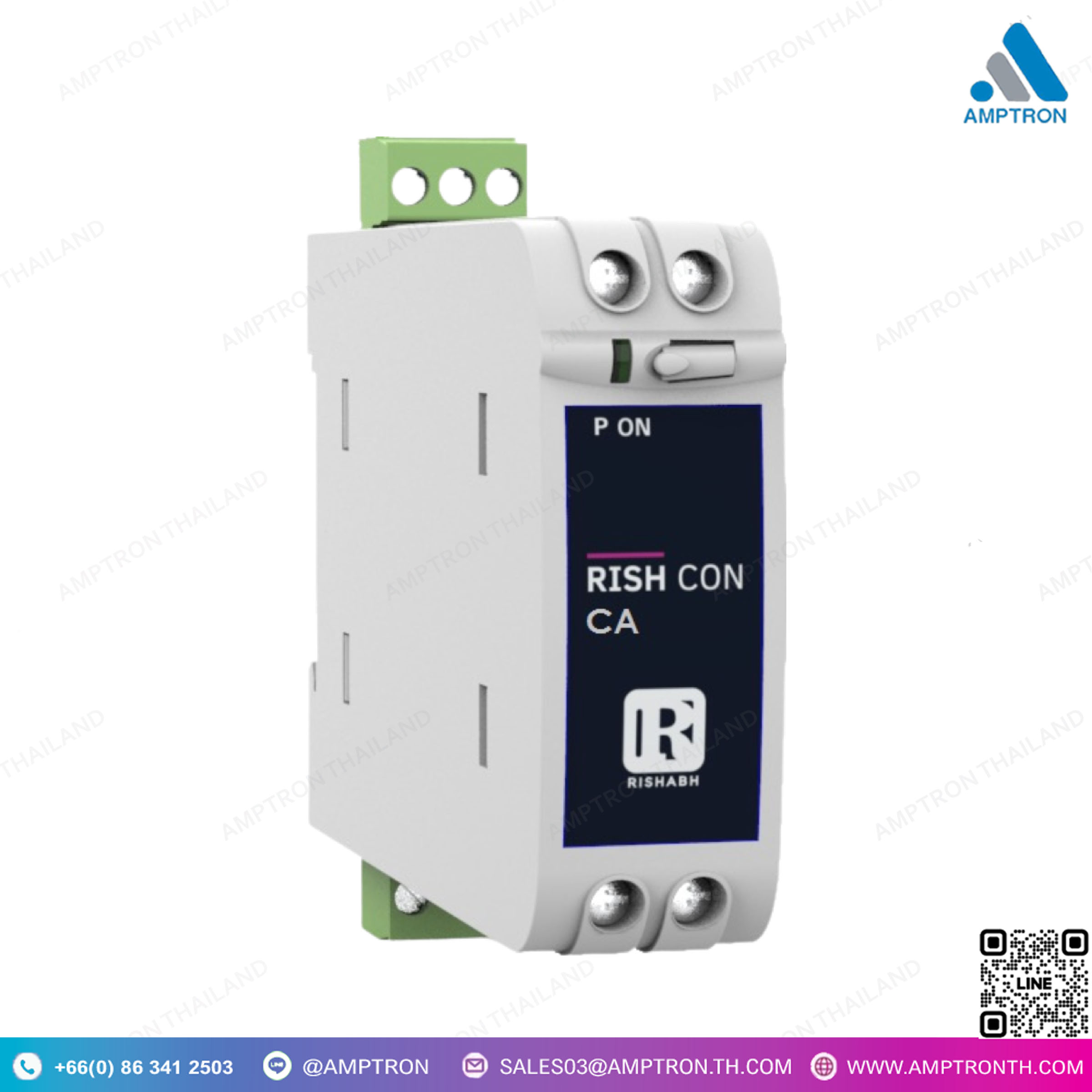

ทรานสดิวเซอร์วัดกระแส/แรงดัน CURRENT VOLTAGE TRANSDUCER RISH
Brand : RISHABH
Catalog : Google Drive
Model : RISH CON-CV-AVG, RISH CON-CA-AVG
Size : 22.5×65.5×106.5mm (WxHxD)
• การวัดค่าเฉลี่ยเลขคณิต (Arithmetical mean value) และการสอบเทียบเป็น RMS โดยใช้สัญญาณรูปคลื่นไซน์ (ค่าเฉลี่ย)
• มีไฟ LED แสดงสถานะการเปิดใช้งาน
• ความแม่นยำระดับ 0.2 ตามมาตรฐานสากล IEC/EN 60688
• สัญญาณอินพุตกระแสไฟฟ้า/แรงดันไฟฟ้า AC, รูปคลื่นไซน์
• แหล่งจ่ายไฟ: 40 V-300 V AC/DC หรือ 24 V-60 V AC/DC
• เอาต์พุตอนาล็อก: เอาต์พุตอนาล็อกแบบแยก (Isolated) ซึ่งสามารถเป็นแรงดันไฟฟ้าหรือกระแสไฟฟ้า
• มีไฟ LED แสดงสถานะการเปิดใช้งาน
• เวลาในการตอบสนองของเอาต์พุต: < 250 ms
• การป้องกันตามมาตรฐาน EN 60529: ตัวเครื่อง IP40, ขั้วต่อ IP20
• ช่วงอุณหภูมิที่ใช้ได้ตามปกติ: 0 °C…23 °C…45 °C (กลุ่มการใช้งาน II)
• รายงานการทดสอบสามารถเลือกได้
DESCRIPTION
• Arithmetical mean value measurement Calibration to RMS with sine waveform (Average Value)
• LED indication for power ON.
• Accuracy class 0.2 as per International Standard IEC/EN 60688
• AC Current/ Voltage input signal , sine wave
• Power Supply: 40 V-300 V AC/DC or 24 V-60 V AC/DC
• Analog Output : Isolated analog output, which can be Voltage or Current.
• LED indication for power ON
• Output Response Time : < 250 ms
• Protection according to EN 60529 IP40 housing, IP20 terminals
• Nominal range of use 0 °C…23 °C… 45 °C (usage Group II)
• Optional test report
Multifunction Transducer คืออะไร ใช้งานอย่างไร
Multifunction Transducer (ตัวแปลงสัญญาณหลายฟังก์ชัน) เป็นอุปกรณ์ที่ใช้ในการวัดและแปลงค่าพารามิเตอร์หลายประเภทที่เกี่ยวข้องกับพลังงานไฟฟ้า เช่น กระแสไฟฟ้า (Current), แรงดันไฟฟ้า (Voltage), พลังงาน (Power), ความถี่ (Frequency), ค่าพลังงานสะสม (Energy), และพลังงานไฟรีแอคทีฟ (Reactive Power) แล้วแปลงข้อมูลเหล่านั้นให้เป็นสัญญาณที่สามารถอ่านหรือบันทึกได้ ซึ่งสามารถใช้ได้ในหลายๆ การใช้งานเช่น ระบบไฟฟ้า, การควบคุม, หรือระบบการเฝ้าระวังพลังงาน
ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:
- Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
- ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
- อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
- Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
- วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
- Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
- ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
- Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
- ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า
หลักการทำงานของ Multifunction Transducer:
- การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
- การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
- การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
- การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
