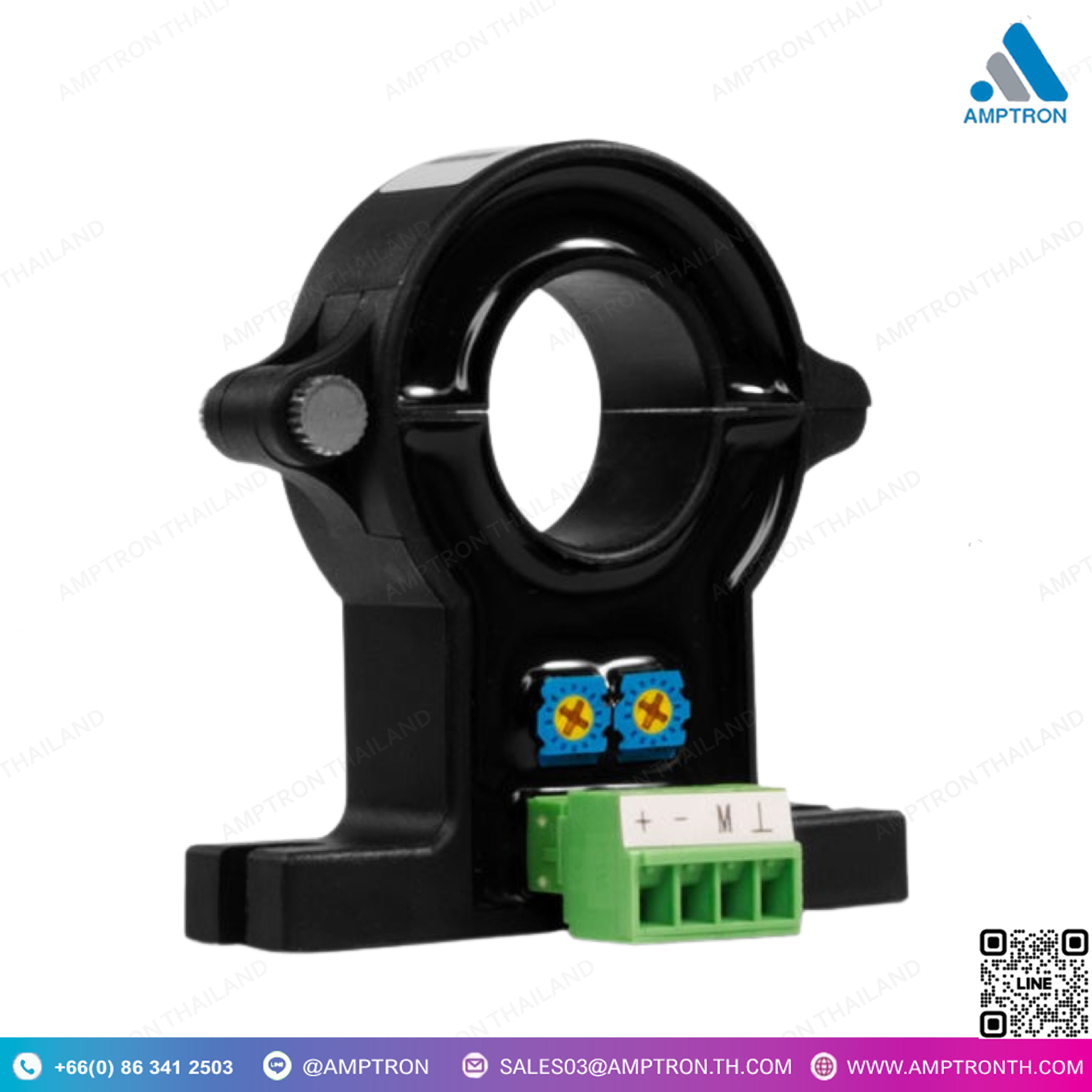

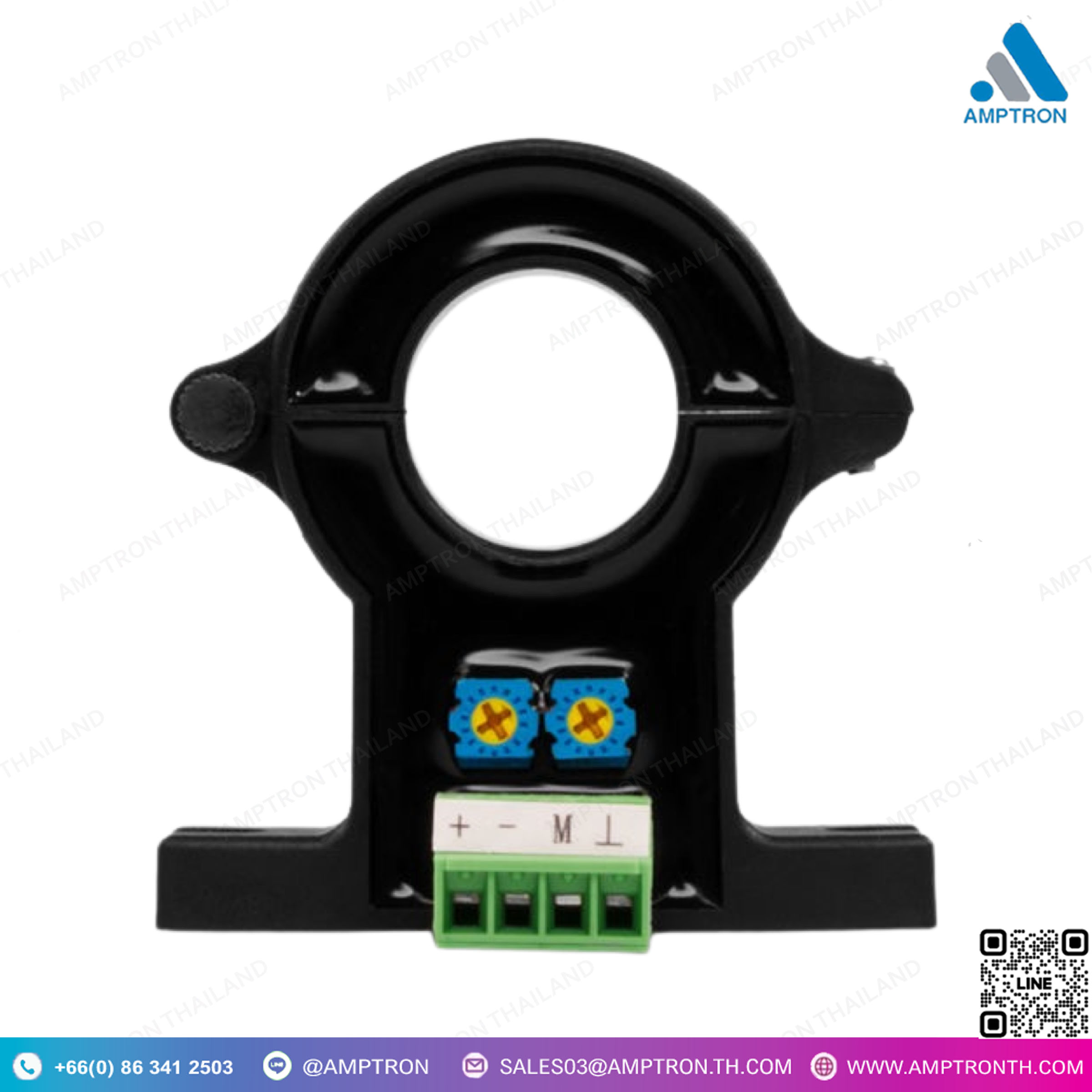

หม้อแปลงวัดกระแสไฟฟ้า DC current sensors รุ่น HAK
Brand : ACCUENERGY
Catalog : Google Drive
Model : HAK21, HAK40
Size : 60.0mm x 61.0mm x 16.0mm
• แบบห่อหุ้มด้วย Epoxy, UL 94V-0
• ช่วงปัจจุบัน 10-120% ของกระแสที่จัดอันดับ
• ระดับความแม่นยำ 0.5%
• ตัวเลือกเอาต์พุตที่มีอยู่สองตัว: 4-20mA หรือ 0-5V
• เลือกการวัดทางเดียวหรือสองทาง
• ตัวเลือกการป้อนข้อมูลปัจจุบันหลายตัวสำหรับความเข้ากันได้กว้าง
• คุณสมบัติการออกแบบแบบแบบแบบแยกแกนแบบบานพับสำหรับการติดตั้งอย่างรวดเร็ว
• วัดกระแสไฟฟ้าได้สูงสุด 200ADC (ขึ้นอยู่กับรุ่น)
DESCRIPTION
• Epoxy encapsulated housing, UL 94V-0
• Current Range 10-120% of rated current
• Output 4-20mA or 0-5V
• Accuracy class 0.5%
• Two available output options: 4-20mA or 0-5V
• Choose uni-directional or bi-directional measurements
• Multiple current input options for wide compatibility
• Features a hinged split-core design for fast installation
• Measure up to 200A DC current (depending on model)
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
