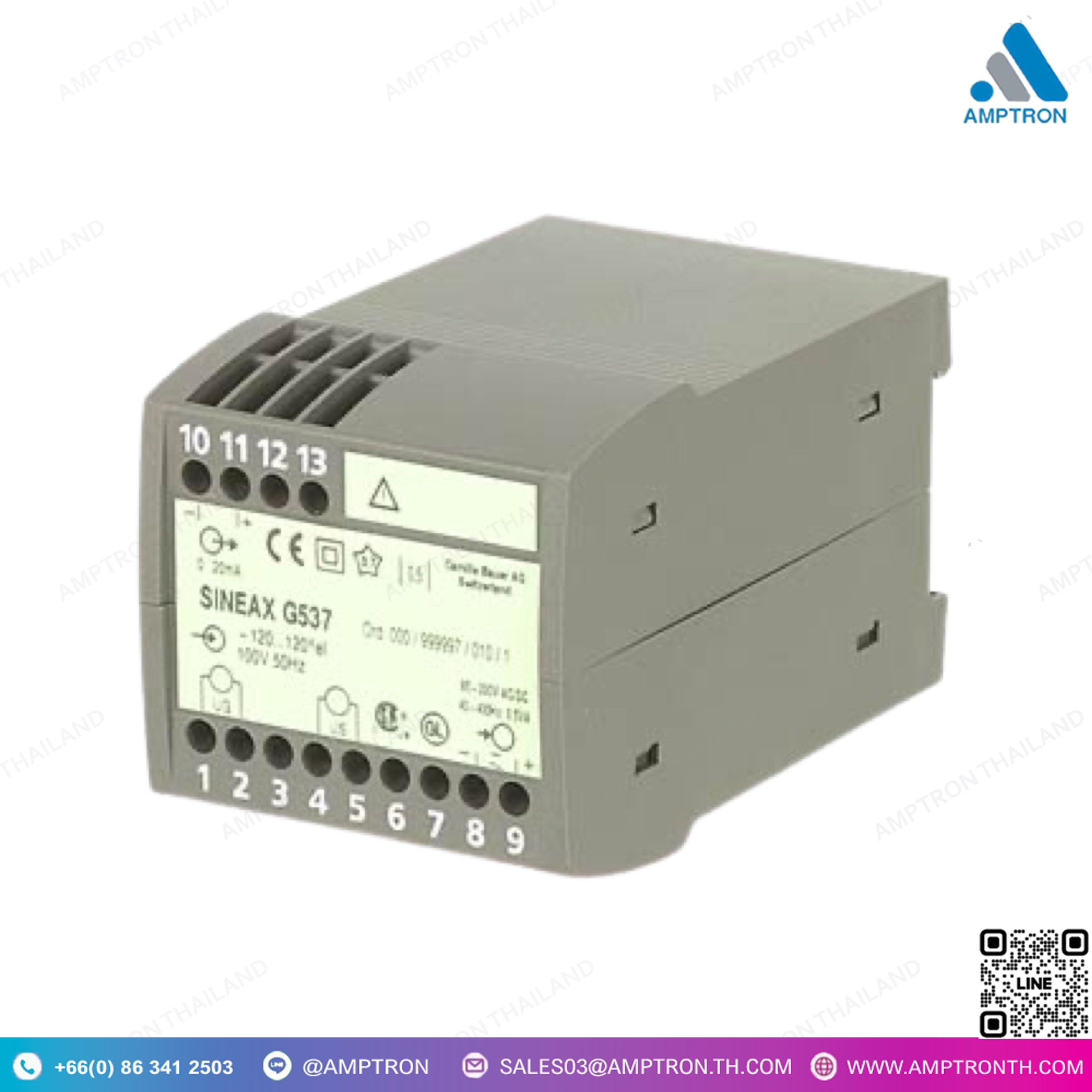

Differential Phase angle Transducer ทรานสดิวเซอร์ รุ่น SINEAX G537
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX G537
Size : 70x70x114mm (WxHxD)
• อินพุตการวัดสำหรับแรงดันไฟฟ้าแบบไซนูซอยดอล, คลื่นสี่เหลี่ยมหรือคลื่นที่ผิดเพี้ยน โดยมีคลื่นพื้นฐานที่โดดเด่น
• แรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้าและบัสบาร์: 10 ถึง 690 โวลต์
• ความถี่อินพุตที่ตั้งไว้: 50 Hz
• แหล่งจ่ายไฟเสริม: 85 ถึง 230 V AC/DC
• ช่วงเวลาการตอบสนองของความถี่อินพุต: 4
• ขอบเขตการวัด: ± 10° ถึง < ± 180° อิเล็กโทรด
• เอาท์พุตการวัดที่มีให้เลือกในรูปแบบเอาท์พุตแบบยูนิโปลา, ไบโพลาร์ หรือ ไลฟ์-ซีโร่
• ความแม่นยำ (ตามมาตรฐาน EN 60688) คลาส 0.5
• IP 40, ตัวเรือน (สายทดสอบ, EN 60 529) IP 20, ขั้วต่อ (นิ้วทดสอบ, EN 60 529)
• อุณหภูมิในการทำงาน: –10 ถึง +5
DESCRIPTION
Measurement inputs for sinusoidal, square-wave or distorted nominal input voltages with dominant fundamental wave
Generator and bus bar input voltage: 10 to 690 V
Nominal input frequency: 50 Hz
Auxiliary power: 85 to 230 V AC/DC
Input frequency response time periods: 4
Measuring range limits: ± 10° to < ± 180° el
Measurement output available with unipolar, bipolar or live-zero output quantities
Measuring method: acquires distance between zero-crossings
Power supply: integrated AC-DC power pack with large tolerance range for universal use
Housing for top-hat rail mounting
• Certifications: CSA
• Accuracy (acc. to EN 60688) class 0.5
• IP 40, housing (test wire, EN 60 529) IP 20, terminals (test finger, EN 60 529)
• Operating temperature: –10 to + 55 °C
• Optional test report
Multifunction Transducer คืออะไร ใช้งานอย่างไร
Multifunction Transducer (ตัวแปลงสัญญาณหลายฟังก์ชัน) เป็นอุปกรณ์ที่ใช้ในการวัดและแปลงค่าพารามิเตอร์หลายประเภทที่เกี่ยวข้องกับพลังงานไฟฟ้า เช่น กระแสไฟฟ้า (Current), แรงดันไฟฟ้า (Voltage), พลังงาน (Power), ความถี่ (Frequency), ค่าพลังงานสะสม (Energy), และพลังงานไฟรีแอคทีฟ (Reactive Power) แล้วแปลงข้อมูลเหล่านั้นให้เป็นสัญญาณที่สามารถอ่านหรือบันทึกได้ ซึ่งสามารถใช้ได้ในหลายๆ การใช้งานเช่น ระบบไฟฟ้า, การควบคุม, หรือระบบการเฝ้าระวังพลังงาน
ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:
- Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
- ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
- อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
- Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
- วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
- Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
- ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
- Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
- ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า
หลักการทำงานของ Multifunction Transducer:
- การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
- การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
- การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
- การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
