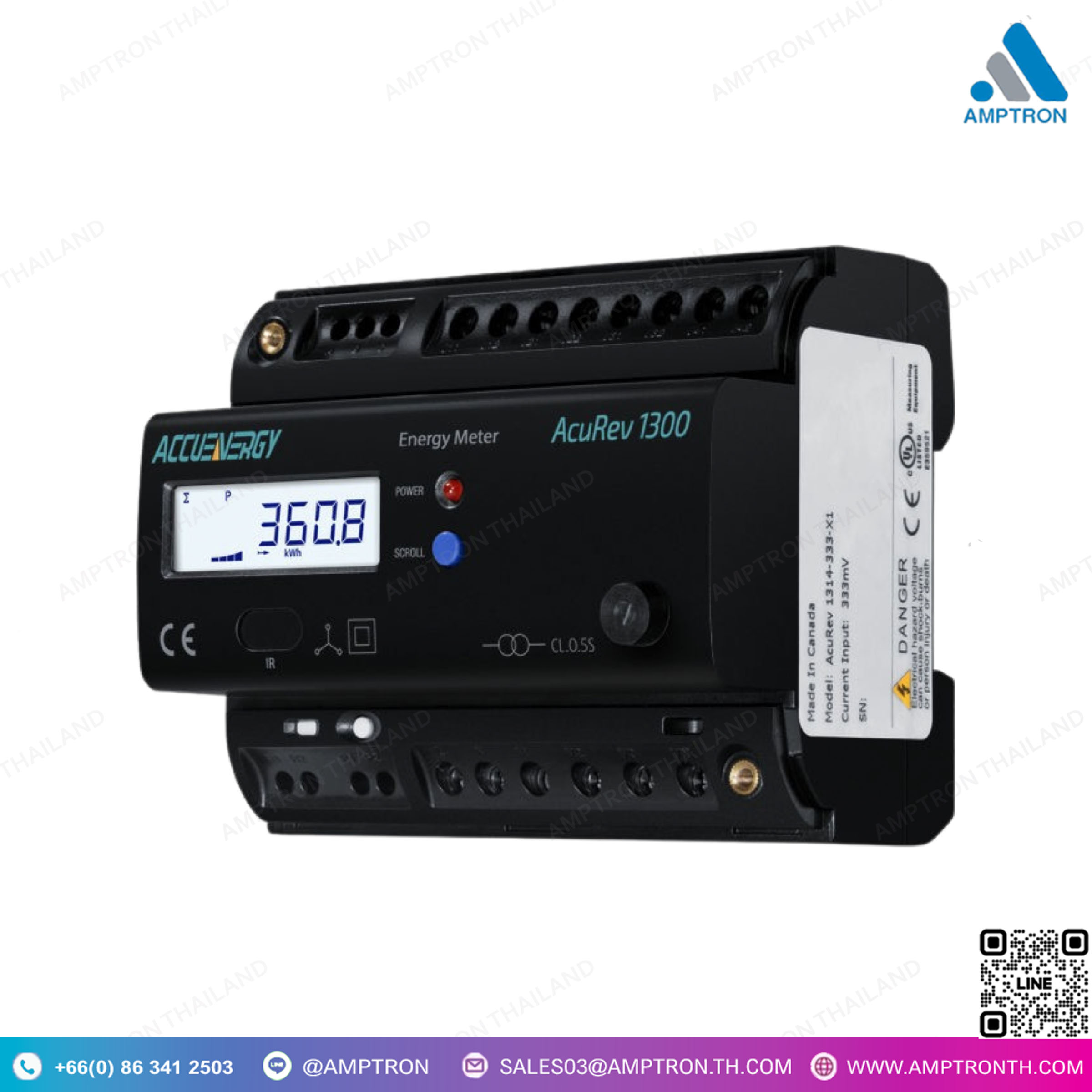

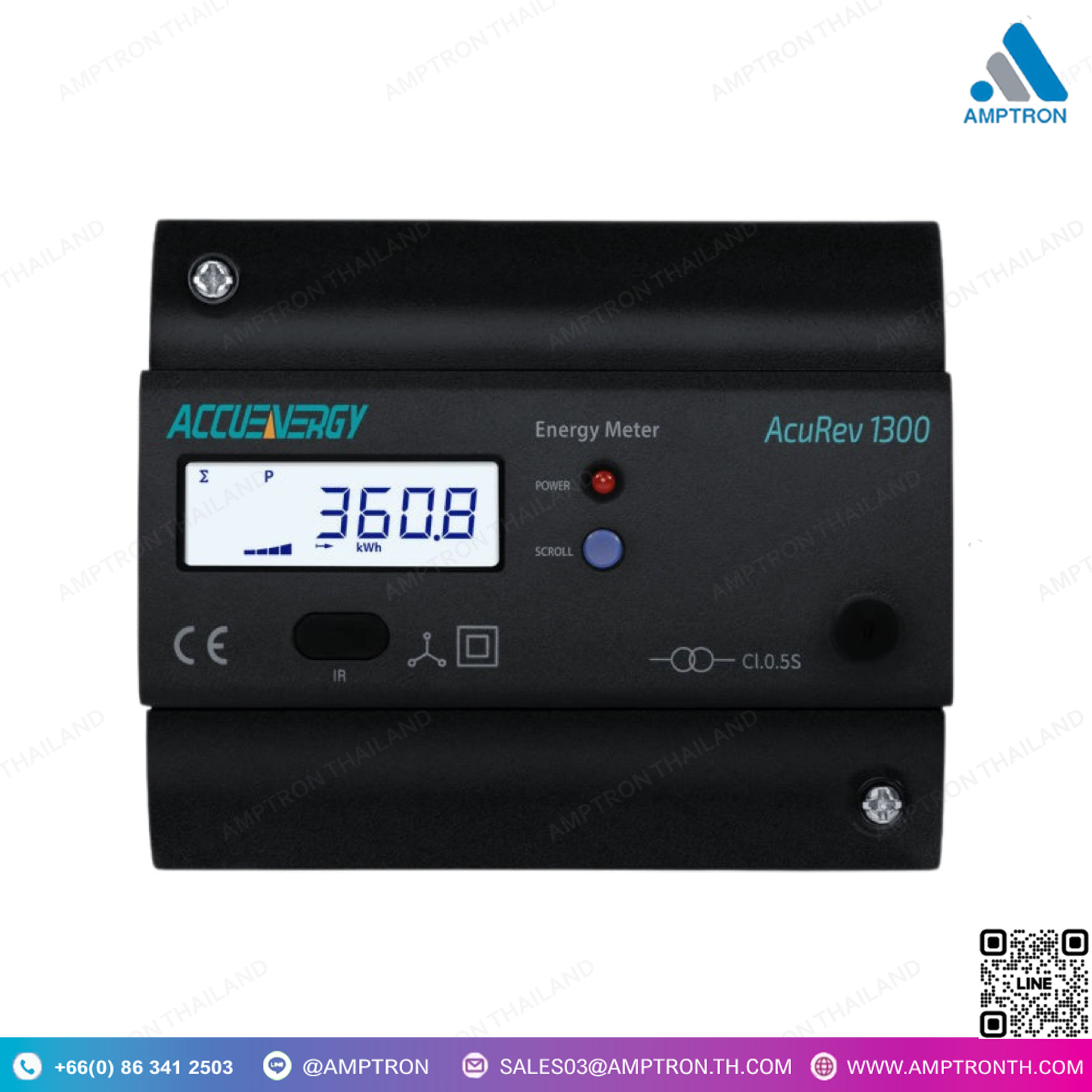

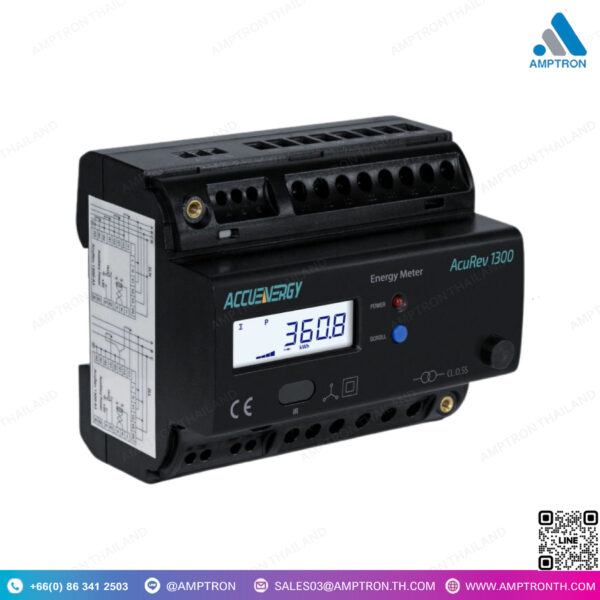

มิเตอร์วัดกำลังและพลังงานDIN Rail Power รุ่น AcuRev 1310
Brand : ACCUENERGY
Catalog : Google Drive
Model : AcuRev 1311, AcuRev 1312, AcuRev 1313, AcuRev 1314
Size : 108x90x62.5mm

• ความแม่นยำระดับรายได้สาธารณูปโภค: IEC 62053-22 0.5s Class / ANSI C12.20 0.5 Class
• ช่อง DIN rail ในตัวสำหรับการติดตั้งที่ง่ายบนราง DIN มาตรฐาน TS35 (35mm)
• อินพุตแรงดันไฟฟ้า 10-690Vac รองรับระบบแรงดันไฟฟ้าทั้งหมดด้วยโมเดลเดียว
• อินพุตกระแส 4 ช่องสำหรับการวัดกระแสที่เป็นกลาง (Neutral) พร้อมในรุ่น AcuRev 1314
• รองรับความเข้ากันได้กับตัวเลือกเอาท์พุต CT หลากหลาย รวมถึง 5A, mA, RCT (Rogowski), หรือ 333mV
• พอร์ต RS-485 ในตัว พร้อมโปรโตคอล Modbus RTU หรือ BACnet MS/TP ที่สามารถกำหนดค่าได้จากภาคสนามสำหรับการเชื่อมต่อกับระบบอนุกรม
• ได้รับการรับรองสำหรับการใช้งานรายได้ การออกแบบป้องกันการดัดแปลงของ AcuRev 1310 ได้รับการอนุมัติจาก Measurement Canada
• อุณหภูมิในการทำงาน -25°C ถึง 70°C
• รายงานการทดสอบแบบเลือกได้

DESCRIPTION

• Utility Revenue Grade Accuracy: IEC 62053-22 0.5s Class / ANSI C12.20 0.5 Class
• Integrated DIN rail channel for easy installation on standard, TS35 (35mm) DIN rail
• 10-690Vac direct voltage input accommodates all voltage rating systems with a single model
• 4 channels of current input to capture neutral current measurements available in AcuRev 1314 model
• Available compatibility with multiple CT output options including 5A, mA, RCT (Rogowski), or 333mV
• Built-in RS-485 port with field-configurable Modbus RTU or BACnet MS/TP protocols for integration into most serial systems
• Certified for revenue applications, the AcuRev 1310’s tamper proof design is Measurement Canada approved.
• Operating Temperature -25°C to 70°C
• Optional test report

Multifunction Digital Relay คืออะไร

Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล

ฟังก์ชันที่มักพบใน Multifunction Digital Relay

1. การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
2. การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
3. การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
4. การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
5. การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
6. ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต

ข้อดีของ Multifunction Digital Relay

1. ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
2. การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
3. การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
4. การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
5. การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
