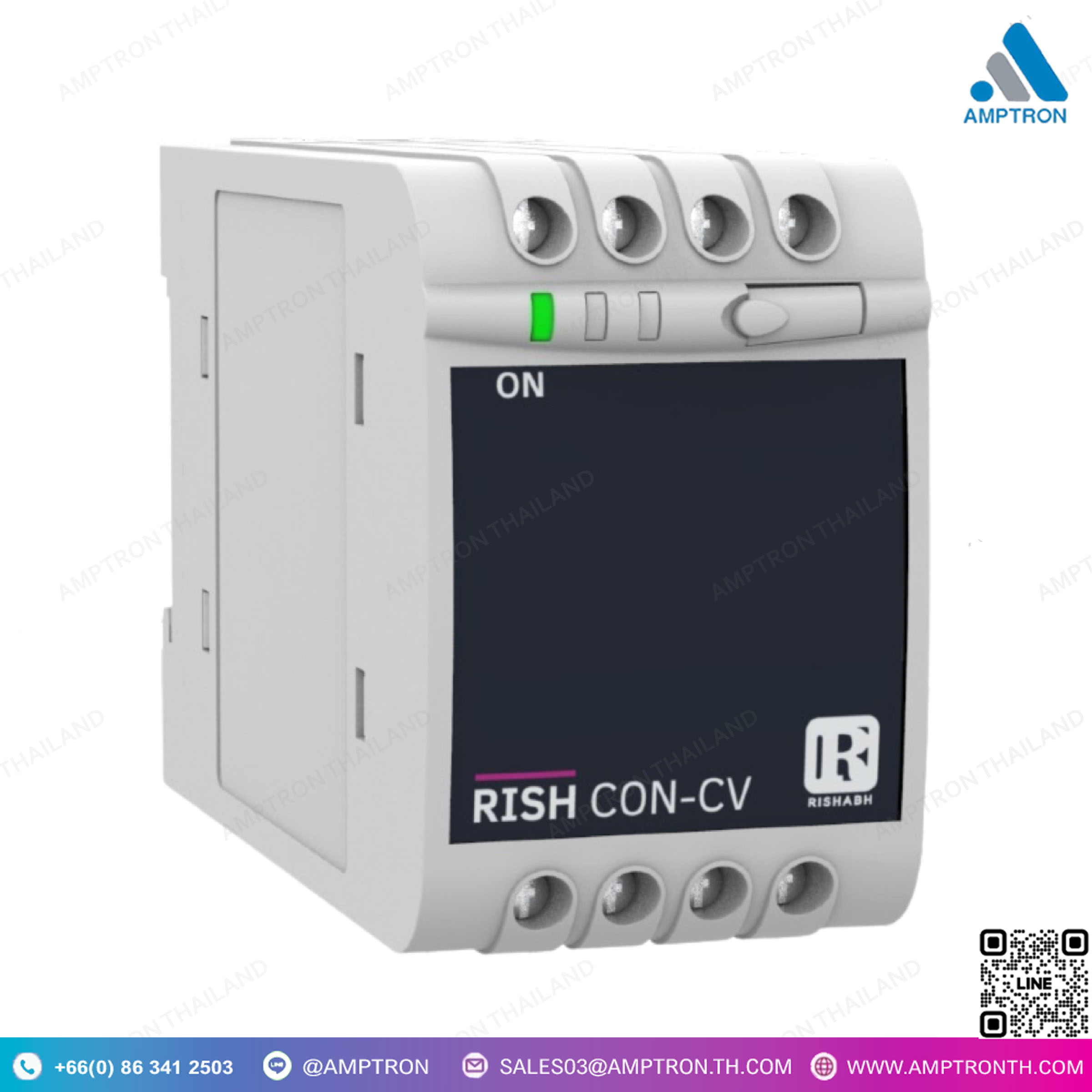

Dual Output Transducer ทรานสดิวเซอร์เอาต์พุตคู่ รุ่น RISH
Brand : RISHABH
Catalog : Google Drive
Model : RISH CON-CA/CV
Size : 43.75×65.5×106.5mm (WxHxD)

• การวัดค่าเฉลี่ยเลขคณิต (Arithmetical mean value) และการสอบเทียบเป็น RMS โดยใช้สัญญาณรูปคลื่นไซน์ (ค่าเฉลี่ย)
• ความแม่นยำระดับ 0.2 ตามมาตรฐานสากล IEC/EN 60688
• แหล่งจ่ายไฟเสริมที่มีช่วงกว้าง: 60-300 V AC/DC หรือ 20-40 VAC/20-60 VDC
• เอาต์พุตกระแสตรงหรือแรงดันตรงแบบแยก (Dual Isolated)
• เวลาในการตอบสนองของเอาต์พุต < 250 ms
• การติดตั้งที่รวดเร็วและง่ายดายบน DIN RAIL หรือบนผนังหรือในแผงควบคุมโดยใช้ขอเกี่ยวสกรูที่สามารถเลือกใช้งานได้
• ขั้วต่อการเชื่อมต่อ: ประเภทสกรูธรรมดา
• การป้องกันตามมาตรฐาน EN 60529: ตัวเครื่อง IP40, ขั้วต่อ IP20
• ช่วงอุณหภูมิที่ใช้ได้ตามปกติ: 0 °C…23 °C…45 °C (กลุ่มการใช้งาน II)
• รายงานการทดสอบสามารถเลือกได้

DESCRIPTION

• Arithmetical mean value measurement Calibration to RMS with sine waveform (Average Value)
• Accuracy class 0.2 as per International Standard IEC/EN 60 688
• Wide range Auxiliary Power Supply:60-300 V AC/DC or 20-40 VAC/20-60 VDC
• Dual Isolated DC current or DC voltage outputs
• Output Response Time < 250 ms • Fast and easy installation on DIN RAIL or onto a wall or in panel using optional screw hole bracket • Connection Terminal: Conventional Screw type • Protection according to EN 60529 IP40 housing, IP20 terminals • Nominal range of use 0 °C...23 °C... 45 °C (usage Group II) • Optional test report

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
