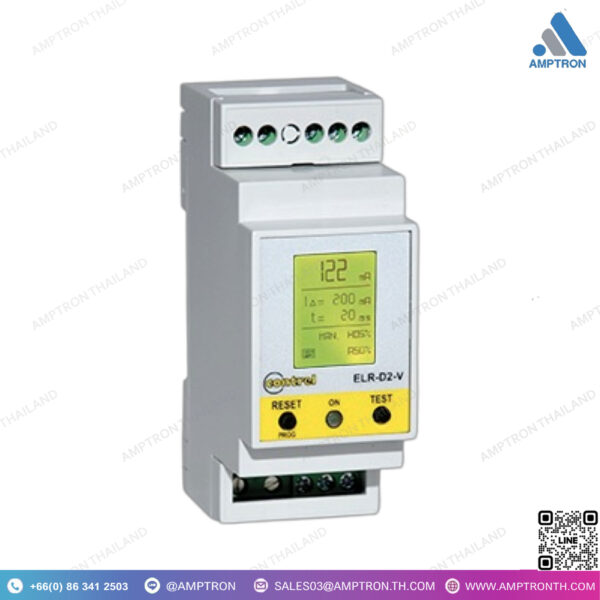

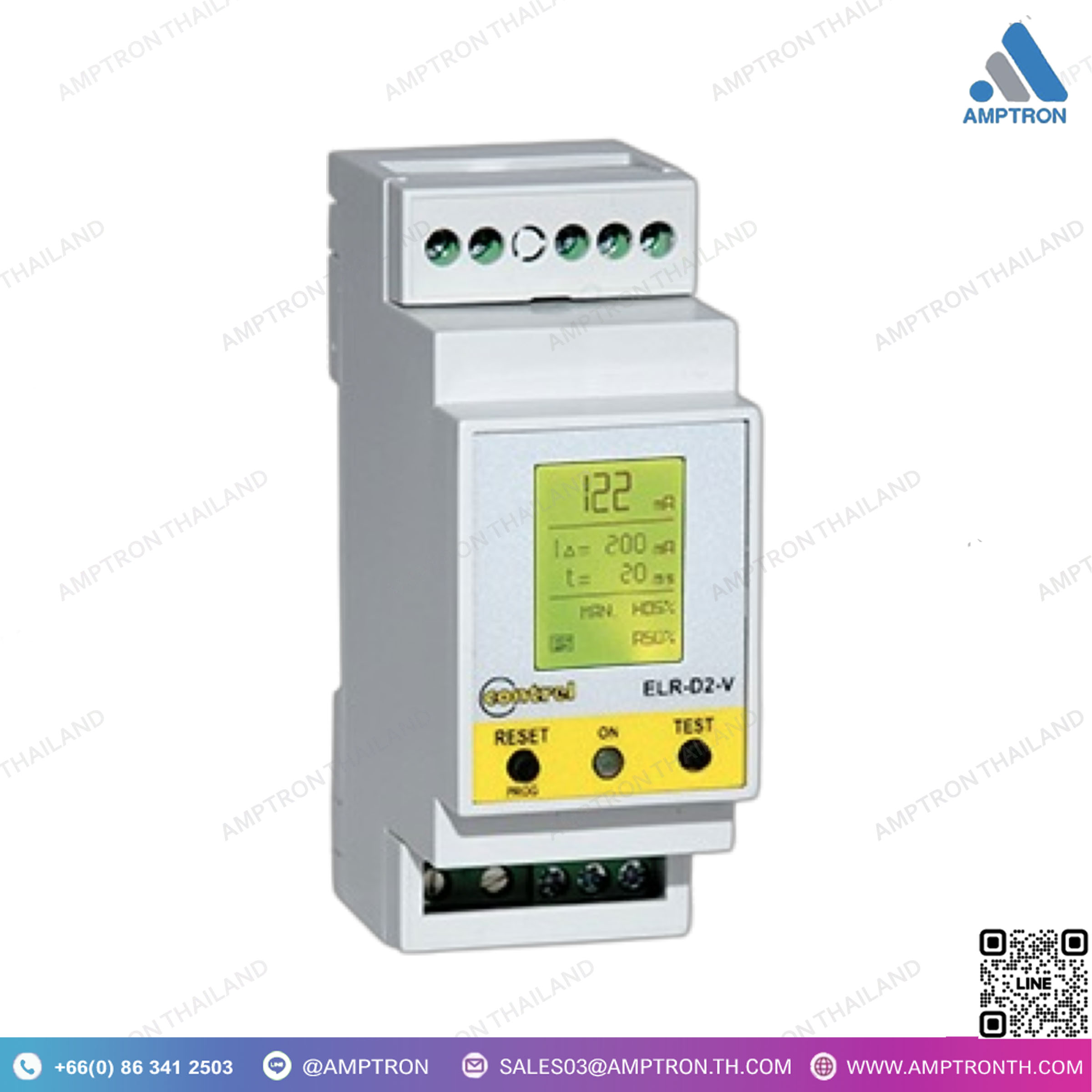

รีเลย์ตรวจจับไฟรั่ว RS485 รุ่น ELR-D2
Brand : CONTREL
Catalog : Google Drive
Model : ELR-D2 110, ELR-D2-V 110, ELR-D2-V-485 110, ELR-D2 240, ELR-D2-V 240, ELR-D2-V-485 240
Size : N/A
• รีเลย์ป้องกันกระแสไฟรั่ว
• เซนเซอร์กระแสไฟรั่ว CT-1
• การบริโภคพลังงาน : 2 VA
“• ประเภทการแสดงผล : LCD มีไฟพื้นหลัง (TRIP สีแดง)
LCD มีไฟพื้นหลัง (ALARM สีเหลือง)”
• กระแสไฟ : 0.030…30 A
• การปรับตั้งเวลาในการหน่วงกระแสไฟที่เหลือ : 0.02…10 วินาที
• ชั้นการป้องกันกระแสไฟรั่ว : ประเภท A
“• รีเลย์เอาต์พุต : 1 รีเลย์สลับ (TRIP) 5 A (240 VAC)
สามารถกำหนดค่าได้ระหว่างการปิดหรือเปิด”
“• การแสดงผล : LED สีเขียว (พลังงานเปิด)
LED สีแดง (TRIP)”
• พอร์ตการสื่อสาร : RS485 (อุปกรณ์เสริม)
• วิธีการติดตั้ง : ติดตั้งบนราง DIN 2 โมดูล
“• มาตรฐาน : IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755
CEI EN 60947-2 Annex M”
• ระดับการป้องกัน IP : IP40 ด้านหน้า, IP20 ขั้วต่อ
• อุณหภูมิการทำงาน : -10…+60 °C
DESCRIPTION
• Product type : Residual current protection relay
• Current sensors compatibility : CT-1 earth leakage current sensor
• Power consumption : 2 VA
“• Display type : Backlight LCD (red TRIP)
Backlight LCD (yellow ALARM)”
• Residual earth-leakage adjustment type : 0.030…30 A
• Residual earth-leakage time delay adjustment type : 0.02…10 s
• Earth-leakage protection class : Type A
“• Output relays : 1 changeover(TRIP) 5 A (240 VAC)
Configurable normally de-energised or energised”
“• Display indications : Green LED (power ON)
Red LED (TRIP)”
• Communication port : RS485 (optional)
• Mounting mode : DIN rail 2 modules
“• Standards IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755
CEI EN 60947-2 Annex M”
• IP degree of protection : IP40 front, IP20 terminals
• Operating temperature : -10…+60 °C
