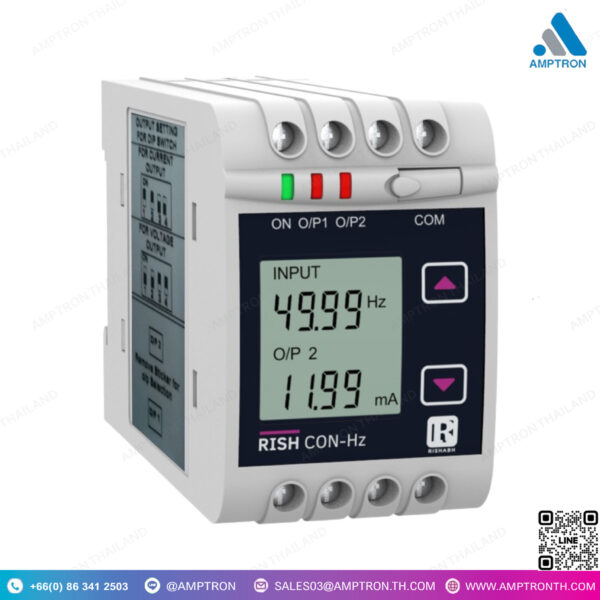

Frequency Transducer ทรานสดิวเซอร์สำหรับการวัดความถี่ RISH CON-Hz
Brand : RISHABH
Catalog : Google Drive
Model : RISH CON-Hz
Size : 43.75×65.5×106.5mm (WxHxD)

• อินพุตการวัด: รูปคลื่นไซน์หรือรูปคลื่นที่บิดเบือนของแรงดันไฟฟ้าอินพุตที่มีคลื่นพื้นฐาน
• เอาต์พุตอนาล็อกแบบแยก ซึ่งสามารถตั้งค่าเป็นเอาต์พุตแรงดันหรือกระแสไฟฟ้าได้ที่สถานที่
• ความแม่นยำ: ความแม่นยำของสัญญาณเอาต์พุตระดับ 0.2 ตามมาตรฐานสากล IEC/EN 60688
• อินพุต/เอาต์พุตที่สามารถตั้งโปรแกรมได้: ตัวแปลงสัญญาณสามารถตั้งโปรแกรมได้ที่สถานที่โดยใช้ปุ่มและหน้าจอด้านหน้า หรือผ่านพอร์ตโปรแกรมมิ่ง หรือผ่าน RS 485 สำหรับตัวแปลงสัญญาณที่ไม่มีหน้าจอและพอร์ตโปรแกรมมิ่ง RS485 สามารถใช้ในการตั้งโปรแกรมที่สถานที่
• ไฟ LED แสดงสถานะการเปิดใช้งานและประเภทเอาต์พุต (กระแสไฟฟ้า ไฟ LED สีส้ม, แรงดันไฟฟ้า ไฟ LED สีเขียว)
• การป้องกันตามมาตรฐาน EN 60529: ตัวเครื่อง IP40, ขั้วต่อ IP20
• ช่วงอุณหภูมิที่ใช้ได้ตามปกติ: 0 °C…23 °C…45 °C (กลุ่มการใช้งาน II)

DESCRIPTION

• Measuring Input : Sine wave or distorted wave form of nominal input voltage with fundamental wave.
• Isolated analog output which can be set to voltage or current output onsite.
• Accuracy : Output signal accuracy class 0.2 as per International Standard IEC/EN 60688.
• Programmable Input/Output : Onsite transducer can be programmed using front key & display or through programming port or through RS 485. For transducer without display & RS485 programming port can be used for onsite programming.
• LED indication for power on and output type.(Current Orange LED, Voltage Green LED)
• Optional 7 segment LCD display with backlit & keypad. For displaying measured parameters & onsite configuration of Input/output.
• Optional RS485 communication is available. For reading measured parameters & onsite configuration of input/output.
• Protection according to EN 60529 IP40 housing, IP20 terminals
• Nominal range of use 0 °C…23 °C… 45 °C (usage Group II)

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
