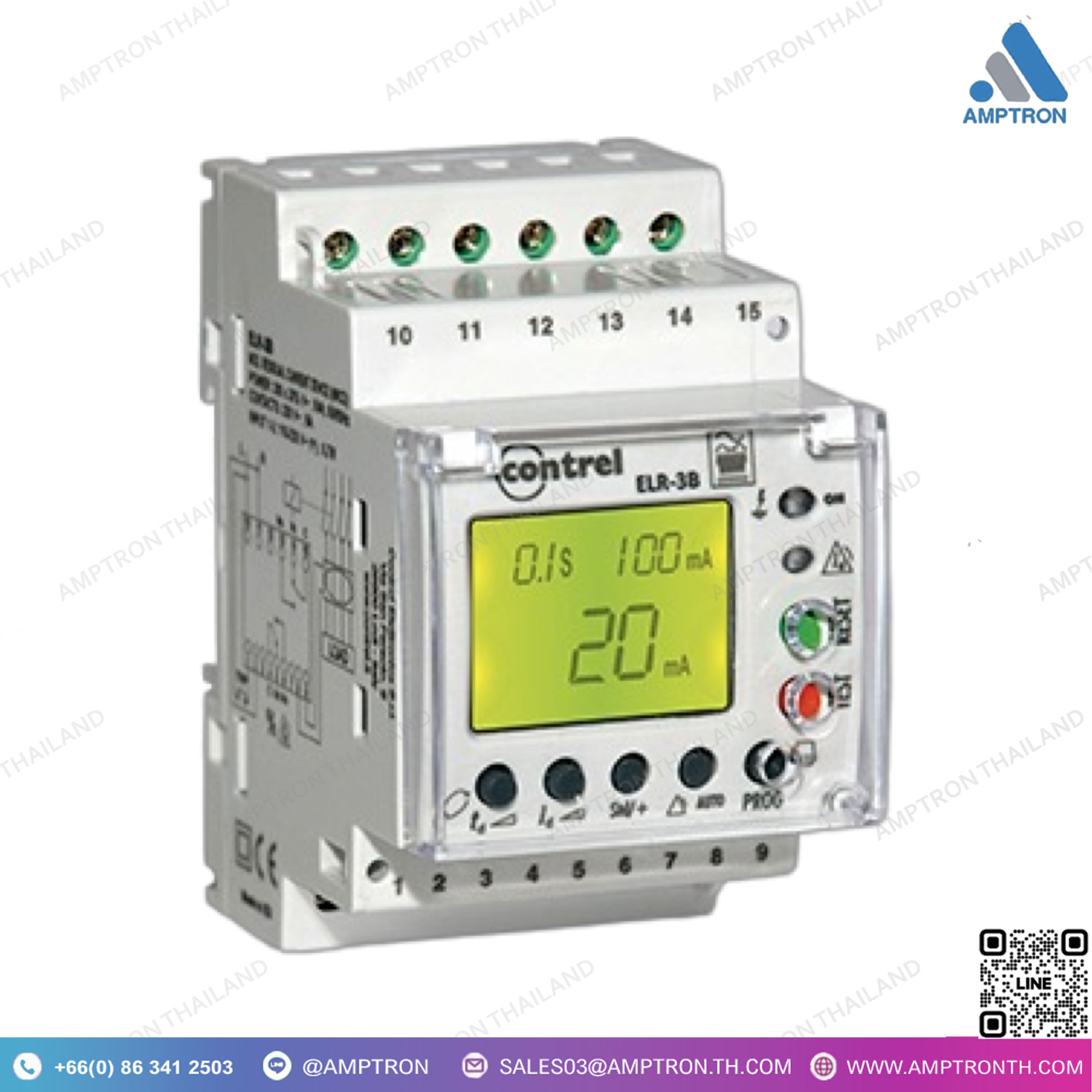

รีเลย์ตรวจสอบและป้องกันไฟรั่วลงดิน รุ่น ELR-3B, ELR-3B-10
Brand : CONTREL
Catalog : Google Drive
Model : ELR-3B, ELR-3B-10
Size : N/A

• รีเลย์การรั่วไหลของดินชนิด B
• ทรูอาร์เอ็มเอส
• บ้านแบบ DIN-rail แบบโมดูล 3 โมดูล
• ตัวบ่งชี้ LED พลังงานสีเขียว (ON)
• ชุด CTB ของตัวถ่ายโอนกระแสเหลือภายนอก
• ฟังก์ชันปลอดภัยล้มเหลว (ตั้งค่าได้)
• VI sualization ของกระแสอนุพันธ์
• จอแอลซีดีแบบแบ็คไลท์
• บนแผงหน้า ทดสอบและตั้งค่าปุ่มใหม่
• เอาต์พุตที่สามารถโปรแกรมได้อย่างอิสระสองตัว (trip และ prealarm)

DESCRIPTION

• Product type : Residual current monitoring and protection relay
• Current sensors compatibility : CTB-1 type B earth leakage transformer
• Power consumption : 6 VA
“• Display indications : Backlight LCD (red TRIP)
Backlight LCD (yellow ALARM)”
• Residual earth-leakage adjustment : 0.3-0.5-1-3-5-10 A
• Residual earth-leakage time delay adjustment : 0.1-0.2-0.3-0.4-0.5-0.75-1-5-10 s
“• Protection : AC type protection
Type A protection
Type B protection”
“• Output relays : 2 (TRIP, Prealarm) 10 A (250 VAC)
Configurable normally de-energised or energised”
“• Signalling : Green LED (power ON)
Red LED (TRIP)
Red LED (Missing CT connection)
Yellow LED (Prealarm)”
• Mounting mode : DIN rail 3 modules
“• Standards IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755
CEI EN 60947-2 Annex M”
• IP degree of protection : IP40 front, IP20 terminals

รีเลย์ป้องกันไฟรั่ว คืออะไร

รีเลย์ป้องกันไฟรั่ว (Residual Current Relay หรือ RCD) คือ อุปกรณ์ที่ใช้ในการป้องกันอันตรายจากไฟฟ้ารั่วหรือไฟฟ้าลัดวงจรที่อาจทำให้เกิดไฟไหม้หรือการช็อตไฟฟ้า โดยจะทำงานโดยการตรวจจับกระแสไฟฟ้าที่รั่วออกจากวงจรไฟฟ้า หากมีการรั่วของกระแสไฟฟ้าเกินที่กำหนดไว้ รีเลย์จะตัดการจ่ายไฟทันทีเพื่อป้องกันอันตรายจากไฟฟ้า

ELR (Earth Leakage Relay) หรือ รีเลย์ป้องกันการรั่วของกระแสไฟฟ้าผ่านดิน เป็นอุปกรณ์ที่ใช้ในการตรวจจับและป้องกันการรั่วของกระแสไฟฟ้าที่เกิดขึ้นจากการที่กระแสไฟฟ้าหลุดออกจากวงจรและไปสู่ดิน (กราวด์) ซึ่งสามารถเกิดอันตรายได้ทั้งจากไฟฟ้าช็อตและอันตรายจากไฟฟ้ารั่วที่อาจทำให้เกิดไฟไหม้หรืออันตรายจากไฟฟ้า

การทำงานของ ELR:

ELR จะตรวจจับการไหลของกระแสไฟฟ้าที่ไม่สมดุลระหว่างสายไฟฟ้าส่งและสายกราวด์ โดยอุปกรณ์นี้จะทำงานเมื่อพบว่ามีกระแสไฟฟ้ารั่ว (ที่มีค่ามากกว่าค่าที่ตั้งไว้) ออกไปยังกราวด์ จากนั้นจะทำการตัดการจ่ายไฟในทันทีเพื่อป้องกันอันตรายที่อาจเกิดขึ้น

ประเภทของรีเลย์ป้องกันไฟรั่ว มีหลัก ๆ ดังนี้:
  1. RCD แบบมาตรฐาน (Standard RCD):
    • ตรวจจับกระแสไฟฟ้าที่รั่วไปที่ดินหรือกราวด์ โดยสามารถตัดการทำงานของระบบไฟฟ้าได้ในกรณีที่มีกระแสไฟฟ้ารั่วออกจากวงจรมากกว่าค่าที่ตั้งไว้ เช่น 30 มิลลิแอมป์ (mA) เพื่อป้องกันการช็อตไฟฟ้า
  2. RCD แบบเลือก (Selective RCD):
    • ทำงานในลักษณะเดียวกับ RCD มาตรฐาน แต่มีการปรับตั้งเวลาในการทำงานเพื่อให้การตัดไฟในระบบไฟฟ้าหลายส่วนมีลำดับการทำงานที่ชัดเจน โดยไม่ให้เกิดการตัดไฟทั้งระบบพร้อมกัน
  3. RCCB (Residual Current Circuit Breaker):
    • ป็นรีเลย์ที่ใช้ในการตัดไฟอัตโนมัติเมื่อมีการตรวจจับกระแสไฟฟ้ารั่วในวงจร แต่ไม่สามารถป้องกันกระแสไฟฟ้าลัดวงจร (short circuit) ได้
  4. RCBO (Residual Current Breaker with Overload):
    • เป็นอุปกรณ์ที่รวมฟังก์ชันของ RCCB และ MCB (Miniature Circuit Breaker) ซึ่งจะตัดไฟในกรณีที่มีกระแสไฟฟ้ารั่วและกระแสเกิน (Overload) ทำให้มีการป้องกันทั้งไฟรั่วและไฟเกิน
ประเภทของ ELR:
  1. ELR แบบสัญญาณดิจิทัล (Digital ELR):
    ใช้เทคโนโลยีดิจิทัลในการตรวจจับกระแสไฟฟ้ารั่ว มีความแม่นยำสูงในการตรวจจับและสามารถปรับตั้งค่าต่าง ๆ ได้ง่ายกว่า
  2. ELR แบบอะนาล็อก (Analog ELR):
    ใช้หลักการวัดกระแสไฟฟ้าผ่านวงจรอิเล็กทรอนิกส์ที่สามารถแสดงผลได้ในรูปของเข็มหรือสัญญาณอื่น ๆ
  3. ELR แบบมีการหน่วงเวลา (Time Delay ELR):
    มีฟังก์ชันหน่วงเวลาในการตัดไฟ เมื่อเกิดกระแสไฟฟ้ารั่วบางครั้งอาจเกิดจากการทำงานปกติของอุปกรณ์ไฟฟ้า ดังนั้นการมีหน่วงเวลาเล็กน้อยจะช่วยป้องกันไม่ให้รีเลย์ทำงานผิดพลาด
