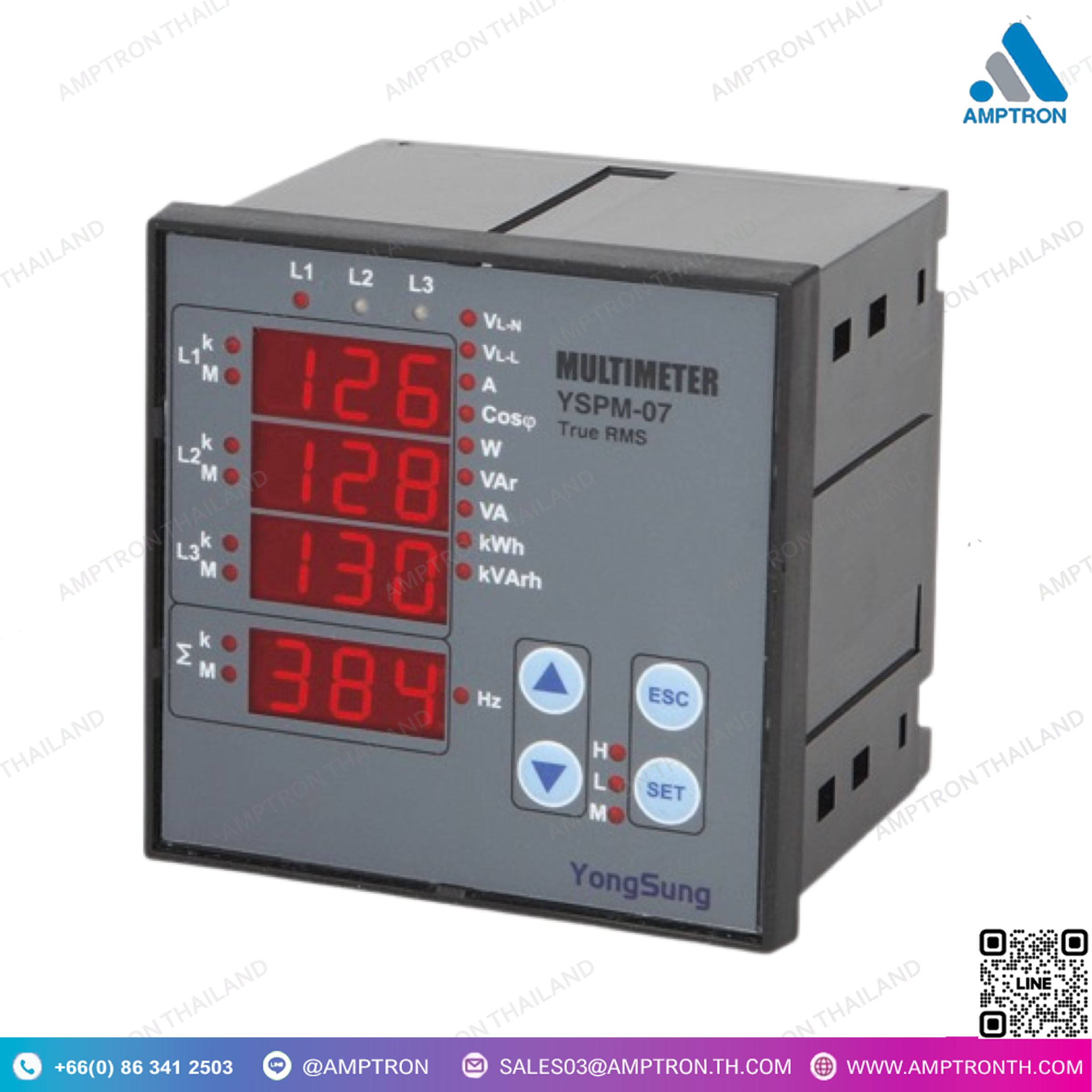

LED Multi-set Panel Meters
Model : YS PM-07, YS PM-07S, YS PR-53
Catalog : = Google Drive
Brand : YONGSUNG
Size : 96 x 96 x 79.3 mm
– กระแสสลับสามเฟส : แรงดันเฟส, แรงดันเส้น, กระแสไฟฟ้าเฟส,
– ปัจจัยพลังงาน, ความถี่
– พลังงานไฟฟ้า : พลังงานแอคทีฟ พลังงานปฏิกิริยา พลังงานที่เห็นได้ชัด
– พลังงานไฟฟ้า: ค่าพลังงานที่ทำงาน ค่าพลังงานปฏิกิริยา
– การบิดเบือนฮาร์มอนิกทั้งหมดสำหรับแรงดันไฟฟ้า/กระแสไฟฟ้า”””
• ช่วงการวัดขั้นต่ำ/ช่วงการวัดสูงสุด
– แรงดันไฟฟ้า (แต่ละเฟส/ค่าเฉลี่ย) กระแสไฟฟ้า (แต่ละเฟส/รวม)
– พลังงานไฟฟ้าที่ทำงาน (แต่ละเฟส/รวม) พลังงานปฏิกิริยา (แต่ละเฟส/รวม)
– พลังงานที่ปรากฏ (แต่ละเฟส/ทั้งหมด)”””
• ค่าความต้องการ
– เวลาพลังงานไฟฟ้า (1~60 นาที, เลือกหน่วย) สามารถกำหนดค่าได้
• การวัดค่ารีโมทคอนโทรลขาออกของชีพจร
– ป้อนข้อมูลดิจิทัล: 2 จุด, การสื่อสาร Modbus ส่งไปยังระบบบน
– Pulse Output : 2 จุด พลังงาน output pulse ที่แตกต่างกัน
Description
“- Three-Phase Alternating Current : Phase Voltage, Line Voltage, Phase Current,
– Power Factor, Frequency
– Electric Power : Active Power, Reactive Power, Apparent Power
– Electric Energy : Active Power Value, Reactive Power Value
– Total Harmonic Distortion for Voltage/Current”
• Minimum measurement/Maximum measurement ranges
“- Voltage (Each Phase/Average), Current (Each Phase/Total)
– Active Electric Power (Each phase/Total), Reactive Power (Each Phase/Total),
– Apparent Power (Each Phase/Total)”
• Demand value
– Electric Power time (1~60minutes, choice of unit) is configurable
• Pulse output remote control measurement
“- Digital Input : 2 Points, Modbus communication sent to the upper system
– Pulse Output : 2 Points, Different output pulse energy”
• Communication network transmission
“- Modbus Communication Protocol Support
– Number of access is 31 devices
– Measurement values can be displayed on a remote PC monitor”
• Operation input and installation
“- Easy to measure with simple operation
– Possible to replace wiring part without loosing out it
– Can be fixed without screw because of panel mounting attachment”
• Display : Red LED : 10mm Height
• Control power : 110/230VAC+10% or 45-265V AC/DC, 45-65Hz
• Connection type : 3-phase / 4-wire, 3-phase / 3-wire
• Power consumption : < 4VA
