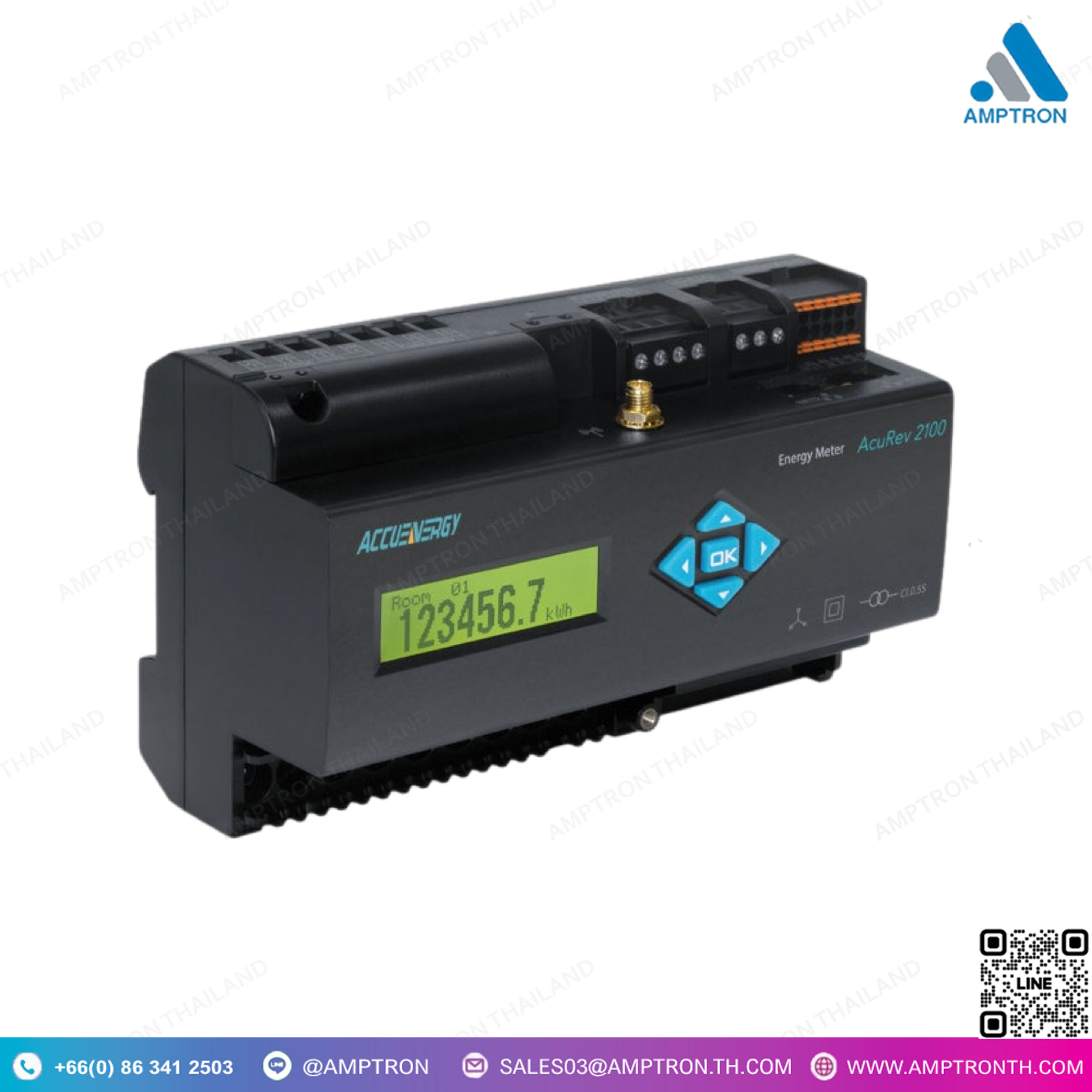

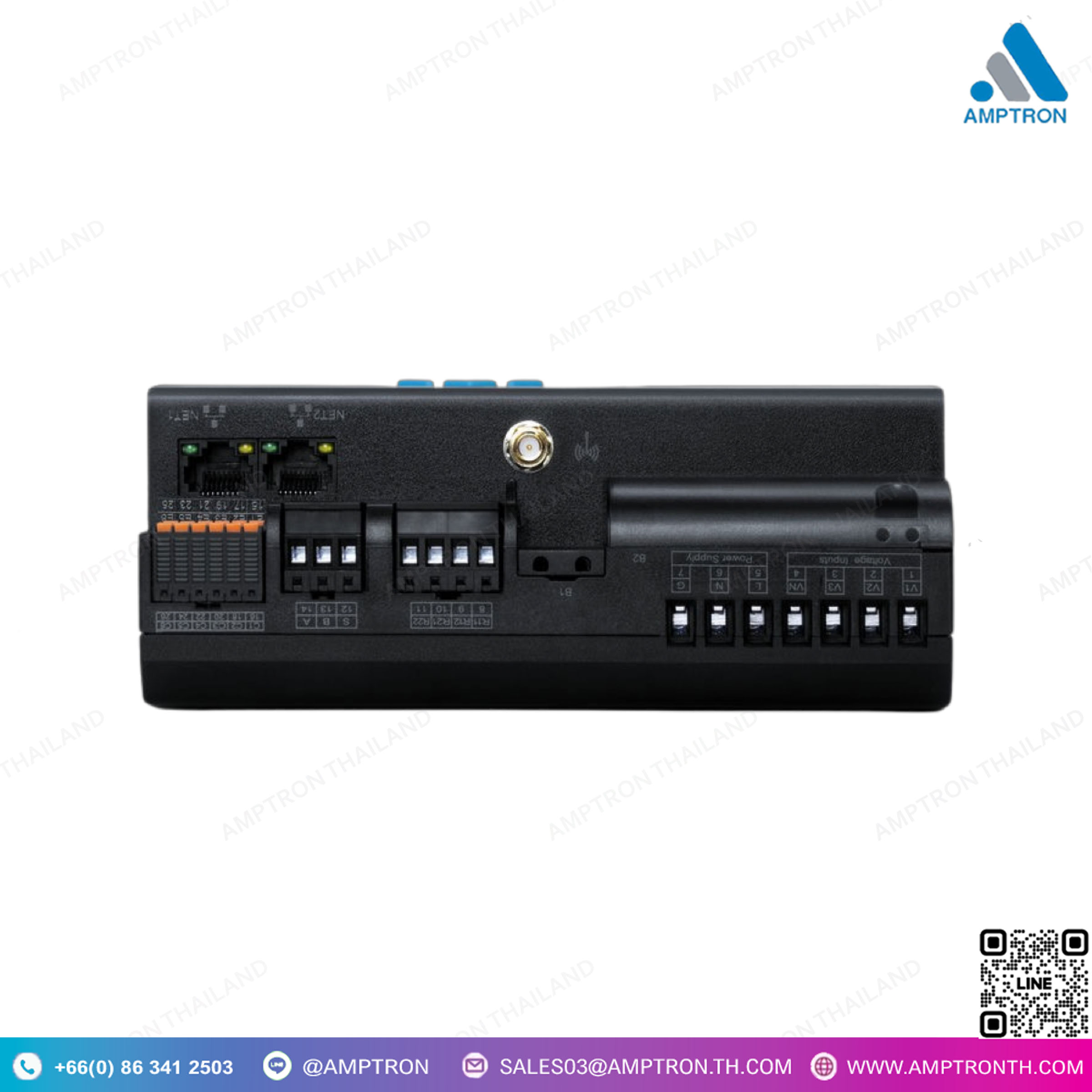

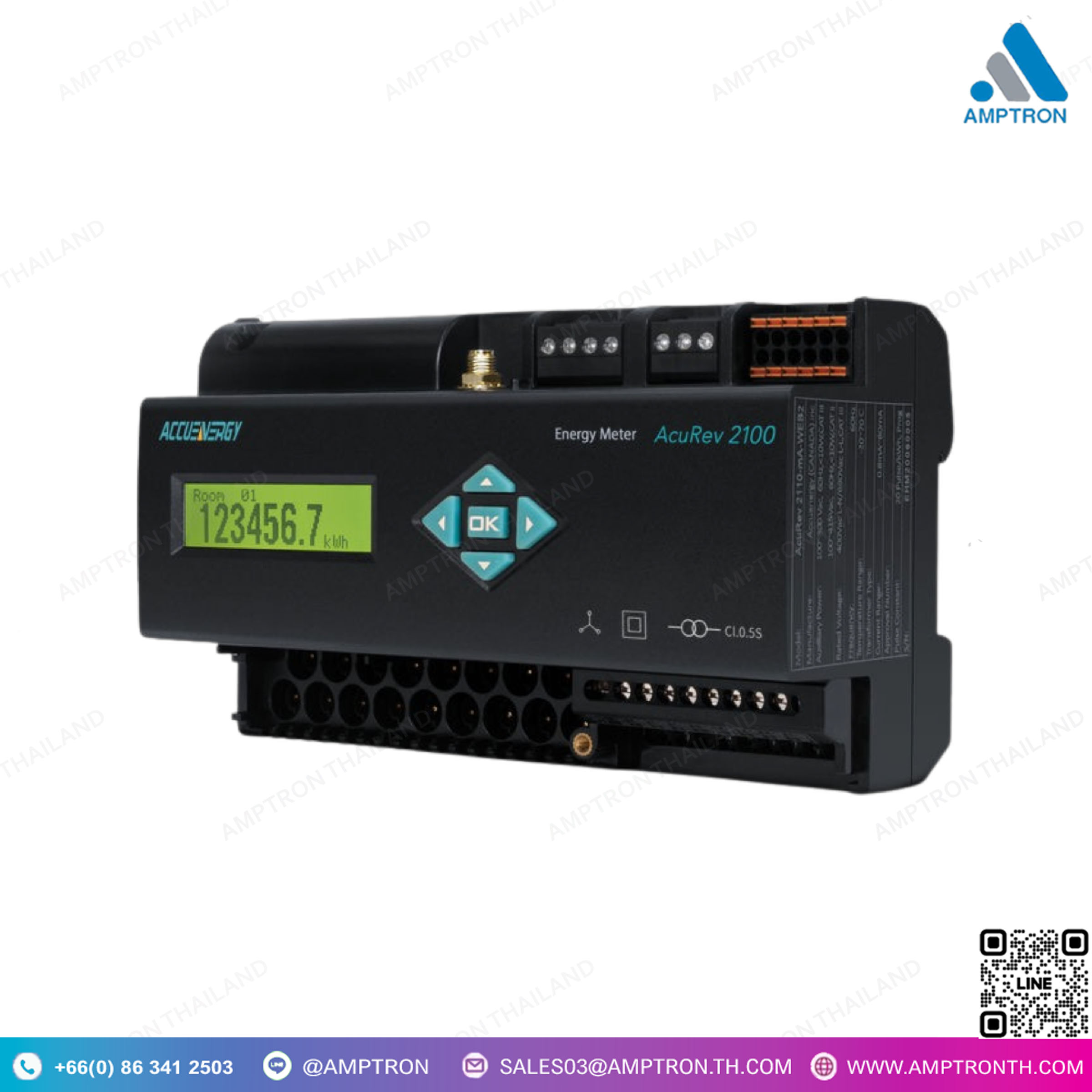

Multi-Circuit Submeter รุ่น AcuRev2100
Brand : ACCUENERGY
Catalog : Google Drive
Model : AcuRev2100
Size : 162x35x67mm
• มาตราฐาน ANSI C12.20 0.5 class & IEC 62053-22 class 0.5s
• วัดวงจรเดี่ยว 18 วงจร หรือ 6 (หรือ 9) วงจรพอลีเฟสพร้อมกัน
• รองรับช่องอินพุตได้ถึง 18 ช่องสำหรับการวัดพลังงาน
• หน่วยความจำ 8MB เป็นมาตรฐาน ตัวเลือก WEB2 เพิ่มหน่วยความจำแบบไม่ลบล้าง 8GB สำหรับการจัดเก็บข้อมูลพลังงานและคุณภาพพลังงาน
• รวมการเข้าถึงมิเตอร์จากระยะไกลที่ง่ายดาย พร้อมคุณสมบัติด้านความปลอดภัยที่เป็นผู้นำในอุตสาหกรรม
• รองรับ Modbus-RTU และ BACnet MS/TP พร้อมใช้งาน ตัวเลือก WEB2 เพิ่มการรองรับโปรโตคอลและอินเตอร์เฟซในอุตสาหกรรมหลายแบบ เช่น Modbus, BACnet, WiFi, และ dual Ethernet
• เทคโนโลยี SnapOn CT ช่วยลดข้อผิดพลาดของขั้วบวก/ลบ รวมถึงเวลาในการติดตั้งและบำรุงรักษา
• อุณหภูมิในการทำงาน -25°C ถึง 70°C
• รายงานการทดสอบแบบเลือกได้
DESCRIPTION
• Revenue Grade: ANSI C12.20 0.5 class & IEC 62053-22 class 0.5s
• Measure 18 single-phase or 6 (or 9) polyphase circuits simultaneously
• Support up to 18 Individual Channels for Energy Measurement
• 8MB memory standard. WEB2 option adds 8GB of non-volatile memory for storing energy & power quality data
• Combines easy remote meter access with industry-leading security features
• Modbus-RTU and BACnet MS/TP ready. WEB2 option adds support for multiple industrial protocols & interfaces such as Modbus, BACnet, WiFi, and dual Ethernet
• SnapOn CT technology reduces polarity errors as well as installation & maintenance times
• Operating Temperature -25°C to 70°C
• Optional test report
Multifunction Digital Relay คืออะไร
Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล
ฟังก์ชันที่มักพบใน Multifunction Digital Relay
- การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
- การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
- การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
- การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
- การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
- ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต
ข้อดีของ Multifunction Digital Relay
- ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
- การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
- การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
- การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
- การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
