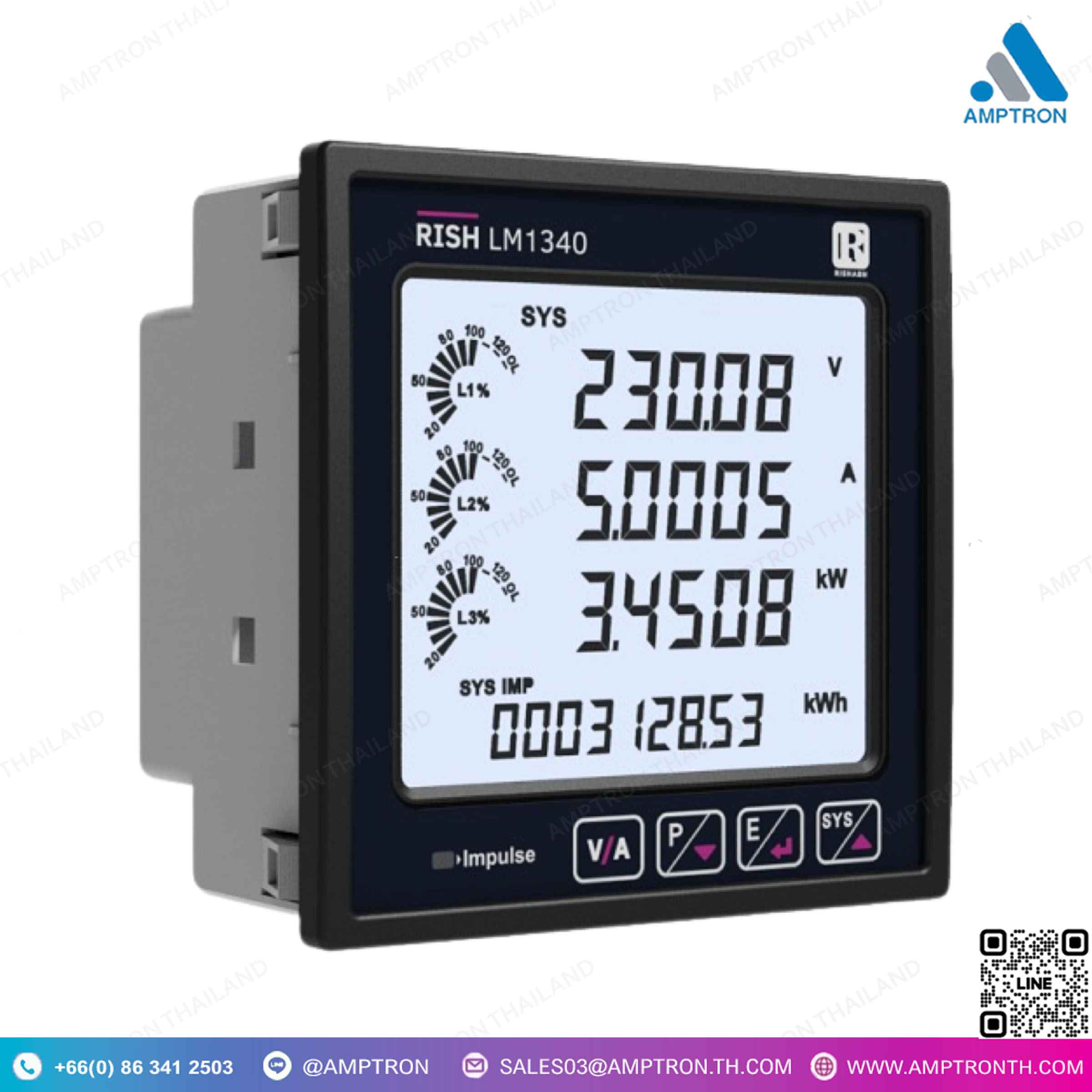

Multifunction Meter มัลติฟังก์ชั่นมิเตอร์ รุ่น RISH LM1340
Brand : RISHABH
Catalog : Google Drive
Model : RISH LM1340
Size : 96x96mm

• มาตรฐาน IEC 61557-12
• การวัดพลังงานตามมาตรฐาน IEC 62053-22 / 23 คลาส 0.5, 0.2
• การวัดพลังงานในแต่ละเฟสแยกเป็นรายเฟส
• อินพุตดิจิตอล – ใช้สำหรับการตรวจสอบสถานะ / ตัวนับพัลส์ / อัตราค่าไฟฟ้า
• การตั้งค่าได้เต็มรูปแบบที่สถานที่
• การตรวจสอบสุขภาพของโหลด เช่น แรงดันไฟฟ้าสูงเกิน (OV), แรงดันไฟฟ้าต่ำเกิน (UV), กระแสไฟฟ้าสูงเกิน (OC), ความถี่ต่ำ (UF), การไม่สมดุล (Unb.), แรงดันไฟฟ้า/กระแสไฟฟ้า (V/I), ปัจจัยกำลัง (PF), อัตราการใช้พลังงาน (PR)
• การวัด %THD (Total Harmonic Distortion) และฮาร์มอนิกส์แยกต่างหาก (สูงสุดถึงฮาร์มอนิกส์ลำดับที่ 31)
• การวัดการไม่สมดุลของแรงดันไฟฟ้าและกระแสไฟฟ้า, การเบี่ยงเบนของปัจจัยกำลัง (PF) (ผ่าน Modbus)
• อุณหภูมิการทำงาน: -20°C ถึง +70°C
• มาตรฐาน IP 20 (ด้านขั้วต่อ) และ IP 54 (ด้านหน้า)
• มาตรฐาน IEC 61010-1-2001, IEC 61326

DESCRIPTION

• Complaince of IEC 61557-12
• Energy Measurement as per IEC 62053-22 / 23 class0.5, 0.2
• Individual Phase wise energy measurement
• Digital Inputs – Monitoring Status / Pulse counter / Tariff
• On-site fully programmability
• Load Health Monitoring OV,UV,OC,UF,Unb. V/I, PF, PR
• %THD and individual Harmonics Measurement ( upto 31stHarmonics)
• Unbalance Voltage & Current, Displacement PF(on Modbus)
• Operating temperature -20 to +70°C
• IP 20 (Terminal side) and IP54(Front side)
• Standard IEC 61010-1- 2001, IEC 61326

Power Meter คืออะไร ใช้งานอย่างไร

Power meter (เครื่องวัดพลังงาน) คืออุปกรณ์ที่ใช้ในการวัดการใช้พลังงานไฟฟ้าในระบบไฟฟ้า โดยทั่วไปจะวัดค่ากระแสไฟฟ้า (Current), แรงดันไฟฟ้า (Voltage), และพลังงานที่ใช้ (Energy consumption) ซึ่งมักจะแสดงในหน่วยวัตต์ (W), กิโลวัตต์ (kW), หรือกิโลวัตต์ชั่วโมง (kWh) ขึ้นอยู่กับการใช้งานและการตั้งค่า

อธิบายให้เข้าใจง่ายๆ คือ:

การใช้งาน Power meter สามารถทำได้ในหลายลักษณะ ขึ้นอยู่กับประเภทของเครื่องวัดพลังงานและวัตถุประสงค์ที่ใช้:

1. การวัดพลังงานในบ้านหรืออาคาร
   เครื่องวัดพลังงานในบ้านหรืออาคารจะช่วยให้เจ้าของบ้านหรือผู้ดูแลอาคารสามารถติดตามการใช้พลังงานไฟฟ้าในอุปกรณ์ต่าง ๆ เช่น เครื่องปรับอากาศ, เครื่องใช้ไฟฟ้า, หรือระบบแสงสว่าง โดยมักจะแสดงข้อมูลการใช้พลังงานเป็นกิโลวัตต์ชั่วโมง (kWh) ซึ่งช่วยในการคำนวณค่าไฟฟ้าและการปรับการใช้งานเพื่อประหยัดพลังงาน
2. การวัดพลังงานในโรงงานหรืออุตสาหกรรม
   ในภาคอุตสาหกรรม, power meter จะช่วยในการตรวจสอบการใช้พลังงานของเครื่องจักรและระบบไฟฟ้าภายในโรงงานหรือระบบผลิตต่าง ๆ โดยสามารถตรวจสอบการใช้พลังงานในช่วงเวลาต่าง ๆ เพื่อปรับปรุงประสิทธิภาพการผลิตและการใช้พลังงานให้มีประสิทธิภาพสูงสุด
3. การติดตามพฤติกรรมการใช้พลังงาน
   Power meter ที่มีฟังก์ชันการบันทึกข้อมูล (data logging) สามารถใช้ในการติดตามพฤติกรรมการใช้พลังงานในระยะยาว เช่น การวัดพลังงานที่ใช้ในแต่ละวันหรือเดือน โดยการบันทึกข้อมูลสามารถช่วยให้สามารถวิเคราะห์การใช้พลังงานและคำนวณความต้องการพลังงานสูงสุด (peak demand) หรือการใช้พลังงานเฉลี่ยได้
4. การวัดพลังงานในระบบที่มีหลายโหลด
   เครื่องวัดพลังงานบางชนิดสามารถวัดการใช้พลังงานในระบบที่มีหลายโหลด (หลายอุปกรณ์ที่เชื่อมต่อกับแหล่งพลังงานเดียว) เช่น ระบบไฟฟ้าในอาคารที่มีการใช้หลายอุปกรณ์ ซึ่งจะสามารถแสดงผลการใช้พลังงานรวมของทุกโหลดได้

วิธีการใช้งาน เบื้องต้น:

1. เชื่อมต่อเครื่องวัดกับแหล่งพลังงาน
   เครื่องวัดพลังงานจะต้องถูกเชื่อมต่อกับแหล่งพลังงานไฟฟ้า (เช่น ตู้ไฟฟ้า หรือสายไฟ) โดยอาจต้องใช้การเชื่อมต่อแบบตรงหรือผ่านการตั้งค่าในระบบไฟฟ้า
2. ตั้งค่าและเลือกพารามิเตอร์ที่ต้องการวัด
   ผู้ใช้งานสามารถเลือกพารามิเตอร์ที่ต้องการวัด เช่น แรงดันไฟฟ้า, กระแสไฟฟ้า, พลังงานที่ใช้ หรือพลังงานสูงสุด (peak power) และเลือกช่วงเวลาที่ต้องการบันทึกข้อมูล เช่น ทุก ๆ 1 นาที หรือทุก 1 ชั่วโมง
3. อ่านข้อมูลการใช้พลังงาน
   เครื่องวัดพลังงานจะแสดงข้อมูลการใช้พลังงานหรือพารามิเตอร์ที่เลือกผ่านหน้าจอแสดงผล ซึ่งสามารถเป็นตัวเลขหรือกราฟที่แสดงข้อมูลในรูปแบบที่เข้าใจง่าย
4. บันทึกและตรวจสอบข้อมูล
   สำหรับเครื่องที่มีฟังก์ชันการบันทึกข้อมูล (data logging), ข้อมูลการใช้พลังงานสามารถบันทึกและเก็บไว้ในหน่วยความจำภายในเครื่องหรือส่งข้อมูลผ่านการเชื่อมต่อกับระบบอื่น ๆ เช่น ผ่าน Modbus หรือโปรโตคอลอื่น ๆ เพื่อการตรวจสอบในภายหลัง
