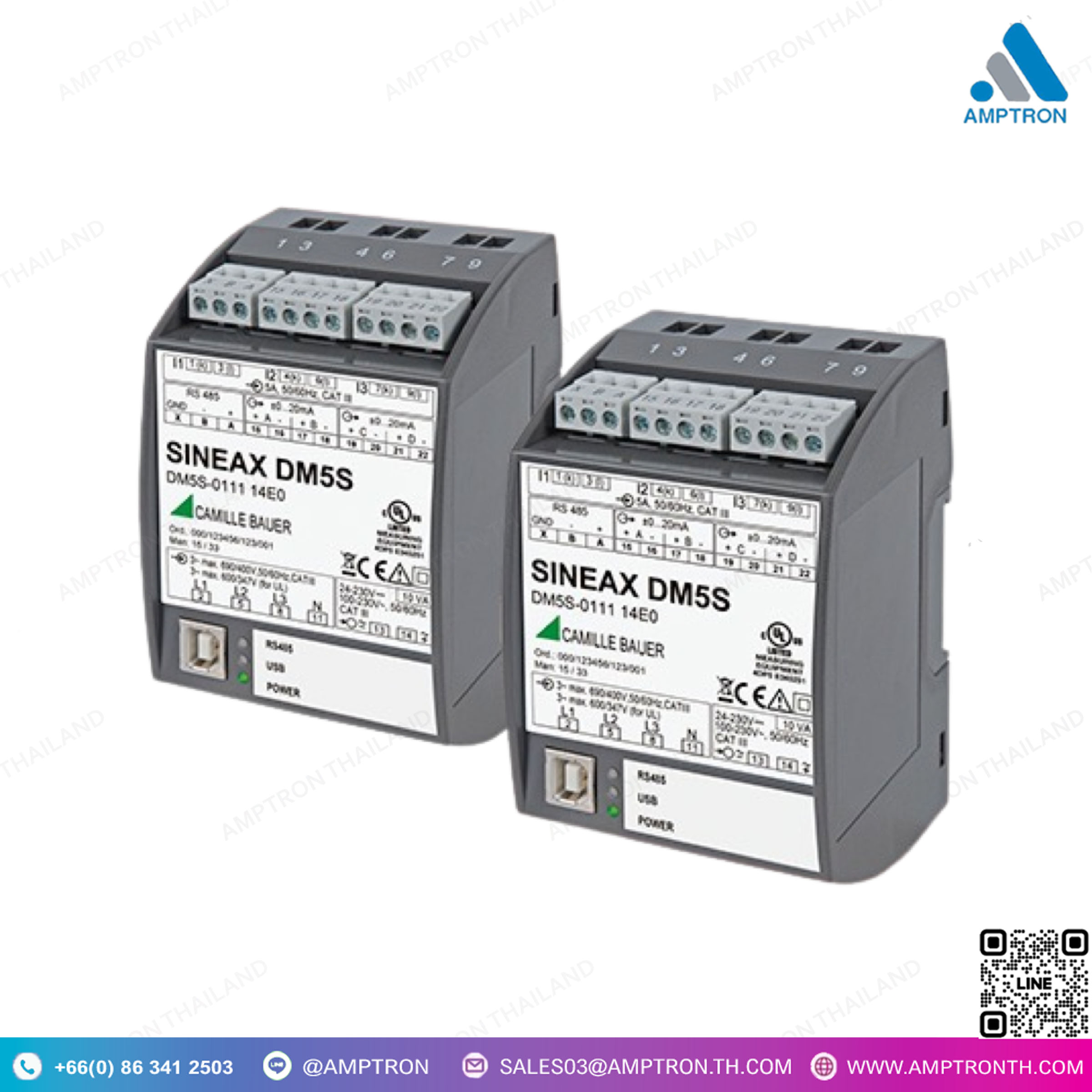

Multifunction Transducer มัลติฟังก์ชั่น ทรานสดิวเซอร์ SINEAX
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX DM5S ,SINEAX DM5F
Size : 70x110x70mm (WxHxD)

• รองรับแหล่งจ่ายไฟ 24…230 VDC, 100…230 VAC
• รองรับระบบไฟ 3เฟส Unbalanced (3U,3I)
• รองรับระบบไฟ 1เฟส, 3เฟส3สาย , 3เฟส 4 สาย balanced load (3U,1I)
• รองรับระบบไฟ 1เฟส หรือ 4 สาย balanced load(1U,1I)
• การตรวจสอบสภาพแหล่งจ่ายไฟหลัก: คลาส 0.2
• การอ่านค่า U/I, P/Q/S, f, PF
• การสื่อสารระยะไกลผ่าน Modbus
• DM5S: การวัดพลังงาน: คลาส 0.5S
• DM5F: ตั้งเวลา 15…25ms
• การกำหนดค่าโดยไม่มีพลังงานเสริม
• การรับรองตามมาตรฐาน UL

DESCRIPTION

• Mains condition monitoring: Class 0.2
• Universal: U/I, P/Q/S, f, PF, etc.
• Remote communication via Modbus
• DM5S: Energy measurement: Class 0.5S
• DM5F: Setting time 15…25ms
• The configuration also without auxiliary power
• Certifications: UL
• Protection rating: IP30 (housing), IP20 (terminals)
• Operating temperature: –20°C up to +55°C
• Optional test report

Multifunction Transducer คืออะไร ใช้งานอย่างไร

วิธีการทำงาน:

• การวัดค่า: ตัวแปลงสัญญาณหลายฟังก์ชันจะทำการวัดค่าต่างๆ ในระบบไฟฟ้า เช่น กระแส (A), แรงดัน (V), พลังงาน (kWh), พลังงานไฟรีแอคทีฟ (kVARh), ความถี่ (Hz) หรือการแยกแยะความไม่สมดุลในโหลด (เช่น โหลดไม่สมดุลในระบบ 3 เฟส)
• การแปลงสัญญาณ: หลังจากที่ทำการวัดค่าแล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าเหล่านั้นให้อยู่ในรูปแบบที่สามารถอ่านได้ เช่น สัญญาณอนาล็อก (4-20mA หรือ 0-10V) หรือสัญญาณดิจิตอล (Modbus, RS485) หรือบางรุ่นอาจมีการแสดงผลเป็นตัวเลขโดยตรงผ่านหน้าจอ LCD หรือ LED
• การส่งข้อมูล: ตัวแปลงสัญญาณจะส่งข้อมูลที่ได้ไปยังระบบควบคุมหรือระบบการแสดงผล เช่น ระบบ SCADA หรือ PLC (Programmable Logic Controller) ซึ่งผู้ใช้งานสามารถใช้ข้อมูลเหล่านี้ในการติดตามและวิเคราะห์การทำงานของระบบไฟฟ้า

การใช้งาน:

• การควบคุมและตรวจสอบพลังงาน: ใช้ในการตรวจสอบการใช้พลังงานในโรงงาน, อาคาร, หรือระบบจ่ายพลังงานไฟฟ้าขนาดใหญ่
• การตรวจจับปัญหาในระบบไฟฟ้า: สามารถใช้เพื่อตรวจสอบความผิดปกติ เช่น ความไม่สมดุลของโหลด, ปัญหาของพลังงานไฟรีแอคทีฟ, หรือกระแสไฟเกินที่อาจเป็นสัญญาณของปัญหาทางไฟฟ้า
• การปรับปรุงประสิทธิภาพการใช้พลังงาน: ช่วยให้ผู้ใช้งานสามารถมอนิเตอร์การใช้พลังงานและพลังงานที่สูญเสียไปจากระบบ เพื่อหาวิธีในการปรับปรุงประสิทธิภาพการใช้พลังงานในระบบไฟฟ้า
• การติดตั้งในระบบโซลาร์: ในระบบพลังงานแสงอาทิตย์ (Solar) ตัวแปลงสัญญาณหลายฟังก์ชันสามารถใช้ในการวัดพลังงานที่ผลิตจากแผงโซลาร์และจัดการการจ่ายพลังงานให้กับกริดหรือใช้ในสถานที่ต่างๆ

โดยสรุป, Multifunction Transducer เป็นเครื่องมือที่มีประโยชน์มากในการจัดการและติดตามการใช้งานพลังงานไฟฟ้าในระบบต่างๆ เพื่อเพิ่มประสิทธิภาพและลดความเสี่ยงจากปัญหาทางไฟฟ้าในระบบต่างๆ.
