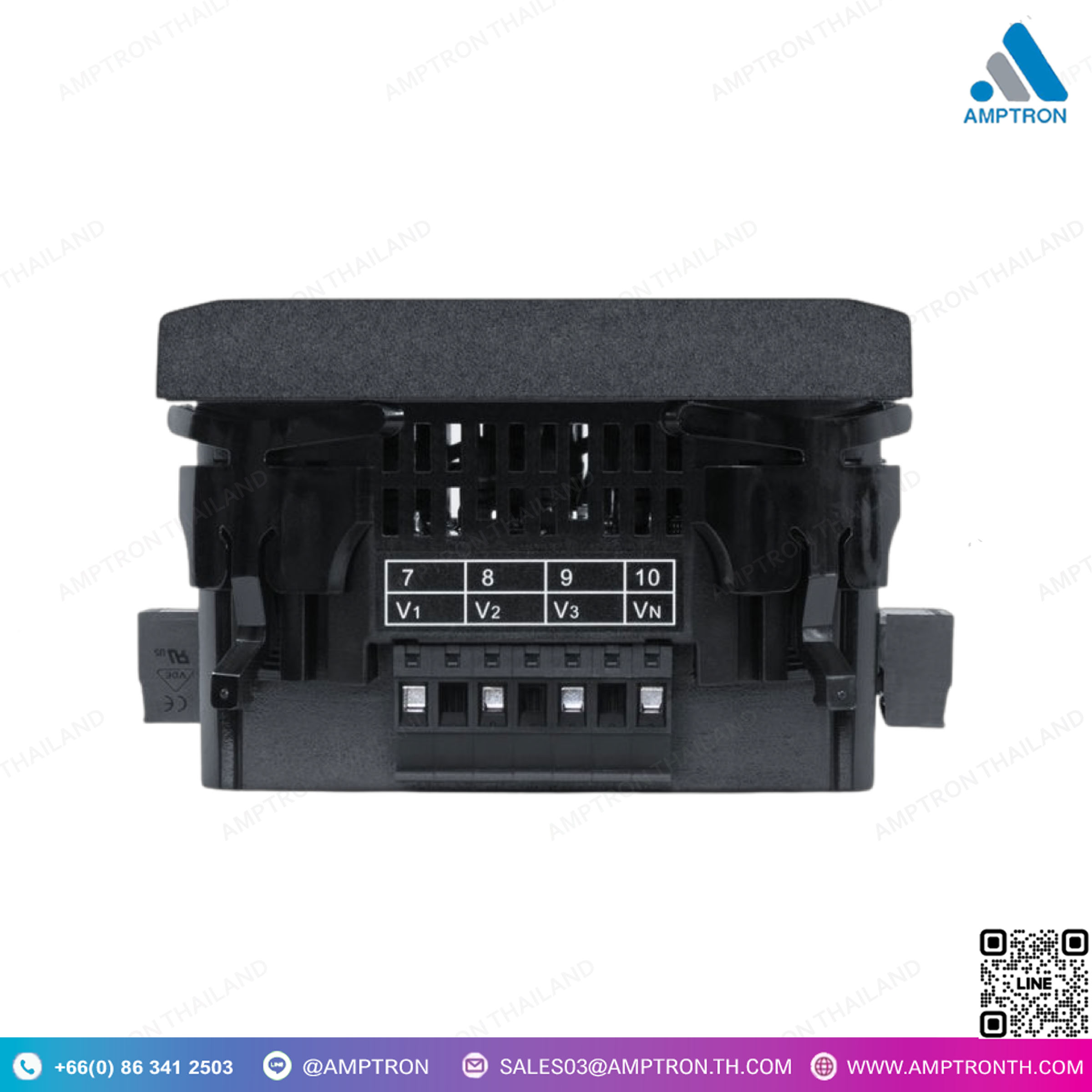

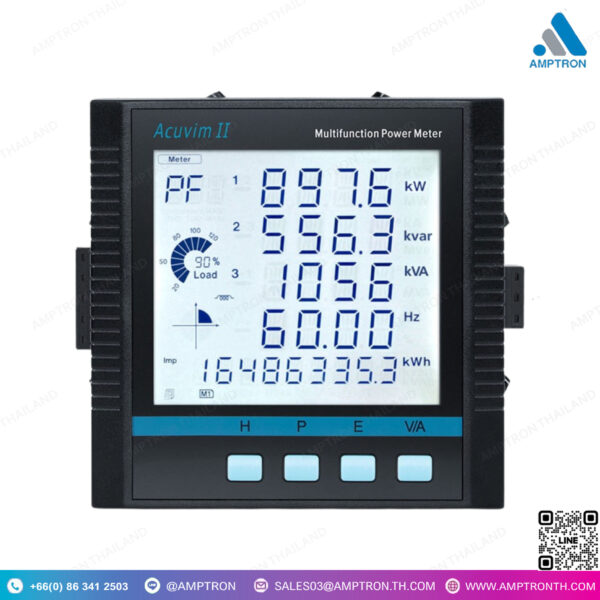

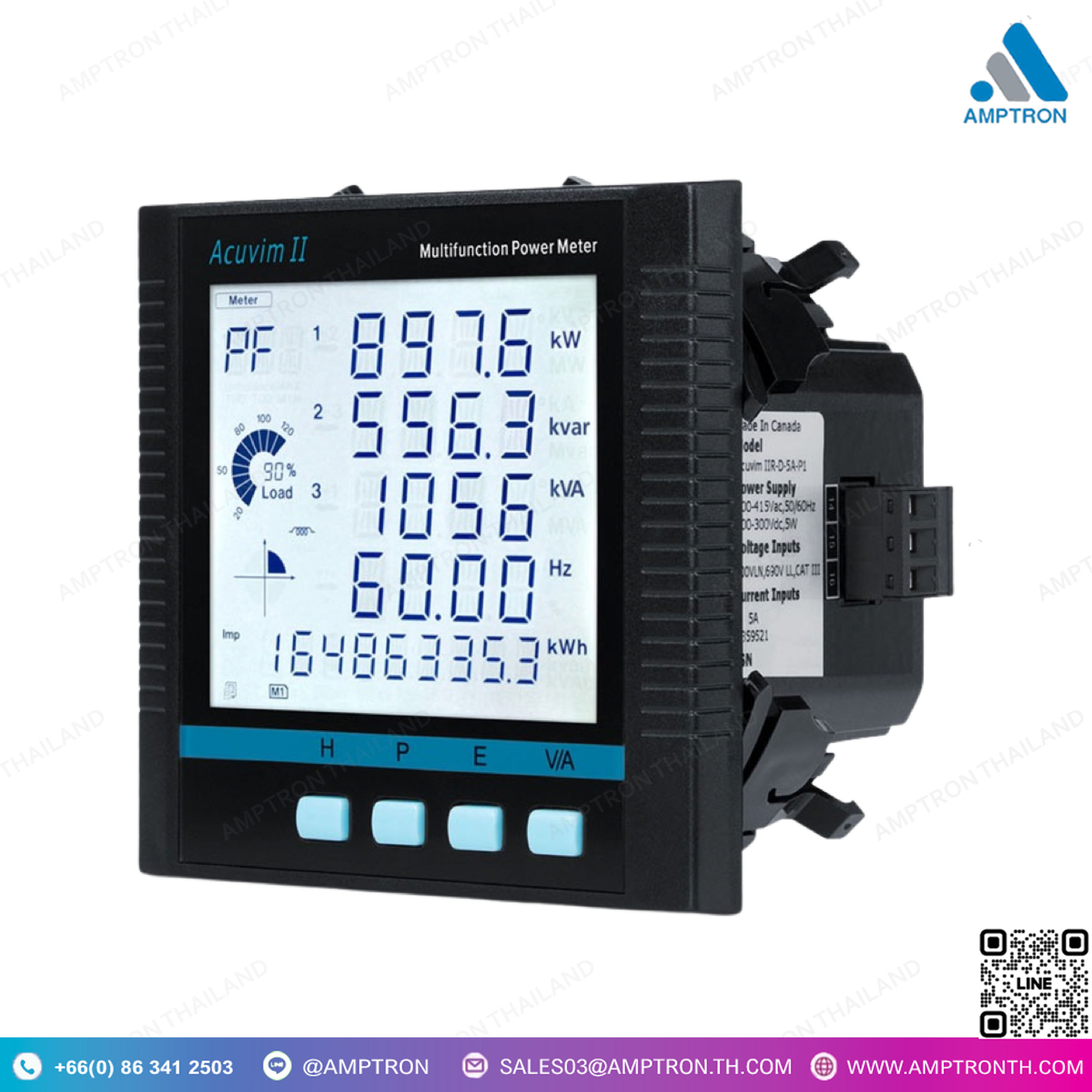

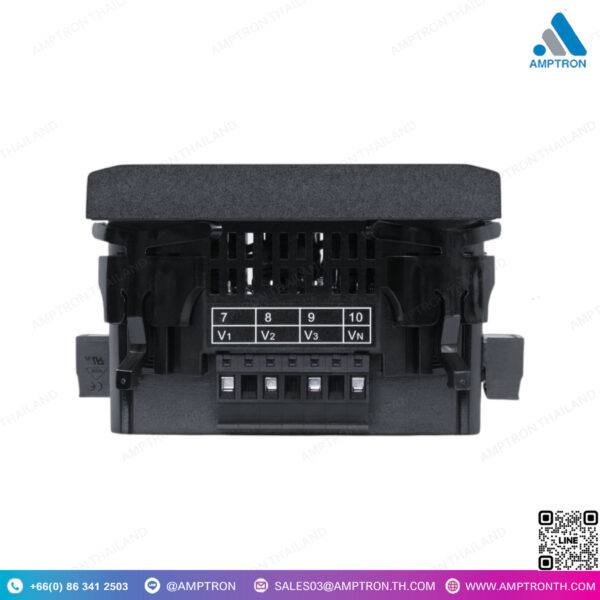

มัลติฟังก์ชั่นมิเตอร์วัดพลังงานขั้นสูง รุ่น Acuvim II
Brand : ACCUENERGY
Catalog : Google Drive
Model : Acuvim II
Size : 96x96mm

• มาตรฐาน : ANSI C12.20 class 0.1 & IEC 62053-22 class 0.1s
• การวัดความถี่ความละเอียดสูง – 0.001Hz
• อัตราการอัปเดตความเร็วสูง – น้อยกว่า 20ms
• อินพุต CT ตัวที่ 4 – วัดกระแสที่เป็นกลาง (Neutral Current)
• พอร์ต Ethernet คู่ พร้อมโหมด RSTP bridge daisy-chain และการตั้งค่าเครือข่ายแยกต่างหากด้วยโมดูล AXM-WEB2 & AXM-WEB2-D
• รับรอง BTL Listed สำหรับ BACnet IP และ BACnet MS/TP
• การบันทึกข้อมูลสูงสุดถึง 8GB ด้วย AXM-WEB2 และโมดูล AXM-WEB2 FOLC
• รองรับหลายโปรโตคอล: พร้อมใช้งาน Modbus-RTU & DNP 3.0 และโมดูลรองรับโปรโตคอลอุตสาหกรรมหลายประเภท เช่น Modbus TCP/IP, BACnet, IEC 61850, EtherNet/IP, และ MQTT
• ตัวเลือกเอาท์พุต CT หลายประเภท: 5A/1A, 333mV และ Rogowski Coil, 80mA/100mA/200mA
• ออกแบบด้วยความปลอดภัยทางไซเบอร์ที่เป็นผู้นำในอุตสาหกรรม และมีซีลป้องกันการดัดแปลง
• สามารถตั้งค่าให้เป็นมิเตอร์ติดแผงพร้อมหน้าจอดิจิตอล หรือเครื่องมือแปลงสัญญาณติดราง DIN
• อุณหภูมิในการทำงาน -25°C ถึง 70°C

DESCRIPTION

• Revenue grade: ANSI C12.20 class 0.1 & IEC 62053-22 class 0.1s
• High Resolution Frequency Measurements – 0.001Hz
• High Speed update rate – less than 20ms
• 4th CT input- Measure Neutral Current
• Dual Ethernet Ports with both RSTP bridge daisy-chain mode & separately configurable network with AXM-WEB2 & AXM-WEB2-D modules
• BTL Listed certification for BACnet IP and BACnet MS/TP
• Data Logging up to 8GB with AXM-WEB2 and AXM-WEB2 FOLC module
• Multi-Protocol: Modbus-RTU & DNP 3.0 ready. Module support for multiple industrial protocol such as Modbus TCP/IP, BACnet, IEC 61850, EtherNet/IP, and MQTT
• Multiple CT output options: 5A/1A, 333mV and Rogowski Coil, 80ma/100mA/200mA
• Designed with industry-leading cybersecurity and an anti-tampering seal
• Configure as a panel mount meter with digital display or DIN rail mount transducer
• Operating Temperature -25°C to 70°C
• Optional test report

Multifunction Digital Relay คืออะไร

Multifunction Digital Relay หรือ รีเลย์ดิจิตอลมัลติฟังก์ชั่น เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการป้องกันและควบคุมระบบไฟฟ้า โดยรวมฟังก์ชันการทำงานหลายอย่างในรีเลย์ตัวเดียว ต่างจากรีเลย์แบบดั้งเดิมที่อาจทำงานได้เพียงฟังก์ชันเดียว Multifunction Digital Relay มีความสามารถในการตรวจสอบและป้องกันหลายพารามิเตอร์ในระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และลำดับเฟส ซึ่งทั้งหมดนี้สามารถตั้งค่าและควบคุมได้ผ่านระบบดิจิตอล

ฟังก์ชันที่มักพบใน Multifunction Digital Relay

1. การป้องกันแรงดัน (Voltage Protection): ป้องกันระบบไฟฟ้าจากแรงดันเกิน (Overvoltage) และแรงดันตก (Undervoltage) เพื่อป้องกันอุปกรณ์ไฟฟ้า
2. การป้องกันกระแสเกิน (Overcurrent Protection): ตรวจสอบกระแสไฟฟ้าในระบบและป้องกันกระแสเกิน ซึ่งอาจเกิดจากการลัดวงจรหรือลากโหลด (Overload)
3. การป้องกันการลัดวงจร (Short Circuit Protection): ตรวจสอบการเกิดการลัดวงจรและตัดการทำงานของระบบไฟฟ้าทันทีเพื่อป้องกันความเสียหาย
4. การป้องกันเฟส (Phase Protection): ตรวจสอบความสมดุลของเฟสในระบบไฟฟ้า 3 เฟส หากเฟสหาย (Phase Loss) หรือเฟสไม่สมดุล รีเลย์จะสั่งตัดระบบ
5. การป้องกันความถี่ (Frequency Protection): ตรวจสอบความถี่ไฟฟ้าในระบบ หากความถี่สูงหรือต่ำเกินขอบเขต รีเลย์จะทำการป้องกัน
6. ฟังก์ชันการจับเวลา (Timing Functions): สามารถตั้งเวลาการทำงานหรือตั้งค่าความล่าช้าในการตัดวงจร เช่น ตั้งเวลาให้ระบบทำงานตามเวลาที่กำหนดก่อนทำการป้องกันหรือการรีเซ็ต

ข้อดีของ Multifunction Digital Relay

1. ความแม่นยำสูง: เนื่องจากเป็นอุปกรณ์ดิจิตอล การตรวจวัดและประมวลผลมีความแม่นยำและรวดเร็ว
2. การตรวจสอบพารามิเตอร์หลายค่า: หนึ่งในข้อได้เปรียบหลักของ Multifunction Digital Relay คือสามารถตรวจสอบและป้องกันพารามิเตอร์หลายตัวได้ในอุปกรณ์เดียว เช่น แรงดัน กระแส ความถี่ และลำดับเฟส
3. การตั้งค่าและปรับแต่งง่าย: สามารถปรับแต่งค่าการทำงานผ่านอินเตอร์เฟซดิจิตอล ทำให้การตั้งค่าค่าการทำงาน เช่น ค่าแรงดันและกระแสที่ต้องการตัด ง่ายและสะดวก
4. การเชื่อมต่อกับระบบควบคุมกลาง: Multifunction Digital Relay สามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติ (SCADA) หรือระบบตรวจสอบแบบรีโมทได้ ทำให้สามารถควบคุมและตรวจสอบการทำงานจากระยะไกลได้
5. การลดต้นทุน: แทนที่จะใช้รีเลย์หลายตัวในการป้องกันหลายพารามิเตอร์ Multifunction Digital Relay สามารถรวมฟังก์ชันเหล่านี้เข้าด้วยกันในอุปกรณ์เดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องติดตั้งและบำรุงรักษา
