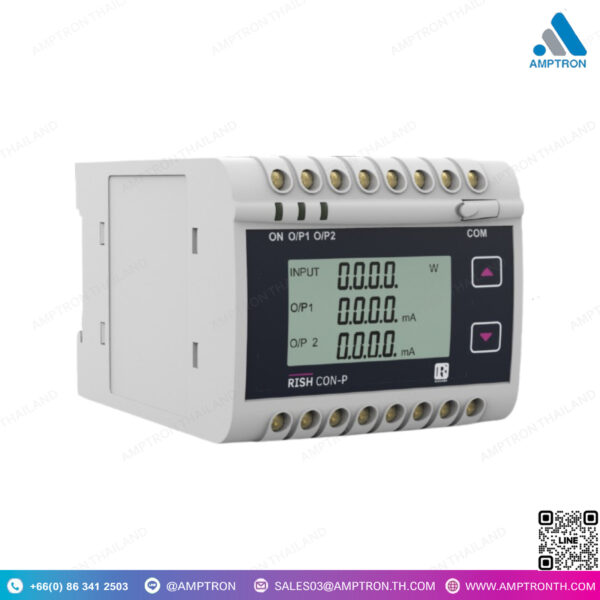

Programmable Transducer ทรานสดิวเซอร์ตั้งโปรแกรมได้ RISH
Brand : RISHABH
Catalog : Google Drive
Model : RISH CON-P
Size : 78.5×65.5×106.5 (WxHxD)

• การวัดค่า True RMS
• อินพุตการวัด: สัญญาณแรงดันไฟฟ้ากระแสสลับ/กระแสไฟฟ้ากระแสสลับ, รูปคลื่นไซน์หรือรูปคลื่นที่บิดเบือน
• เอาต์พุตอนาล็อก (แบบเดี่ยวหรือคู่): เอาต์พุตอนาล็อกแบบแยก ซึ่งสามารถตั้งค่าเป็นเอาต์พุตแรงดันหรือกระแสไฟฟ้าได้ที่สถานที่
• ความแม่นยำ: ความแม่นยำของสัญญาณเอาต์พุตระดับ 0.2 ตามมาตรฐาน IEC60688 ของสากล
• โมดูลแสดงผล (ออปชัน): หน้าจอ LCD 7 หลักที่มีไฟส่องหลังและแป้นพิมพ์เป็นออปชัน สำหรับแสดงพารามิเตอร์ที่วัดได้และการตั้งค่าอินพุต/เอาต์พุตที่สถานที่
• การสื่อสาร RS485 (ออปชัน): การสื่อสาร RS485 เป็นออปชัน สำหรับอ่านค่าพารามิเตอร์ที่วัดได้และการตั้งค่าอินพุต/เอาต์พุตที่สถานที่
• การป้องกัน (แยก, ตามมาตรฐาน EN 61010): ตัวเครื่อง IP 40, ขั้วต่อ IP 20 ตามมาตรฐาน EN 60529
• อุณหภูมิการทำงาน: 0°C…23°C…45°C (กลุ่มการใช้งาน II)

DESCRIPTION

• True RMS measurement
• Measuring Input
AC Voltage/ Current input signal , sine wave or distorted wave form.”
• Analog Output (Single or dual)
Isolated analog output which can be set to voltage or current output onsite.”
• Accuracy
Output signal accuracy class 0.2 as per International IEC60688 Standard.”
• Programmable Input/Output
Onsite transducer can be programmed using front key & display or through programming port or through RS 485. For transducer without display & RS485 programming port can be used for onsite programming.”
• LED Indication
LED indication for power on and output type.(Current Orange LED, Voltage Green LED)”
• Display Module (Optional)
Optional 7 segment LCD display with backlit & keypad. For displaying measured parameters & onsite configuration of Input/output.”
• Rs485 Communication (Optional)
Optional RS485 communication is available. For reading measured parameters & onsite configuration of input/output.”
• (Protection Isolated, EN 61010) IP 40, housing IP 20 ,terminal according to EN 60529
• Operating temperature 0°C…23°C…45°C(usage Group II)
• Optional test report

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
