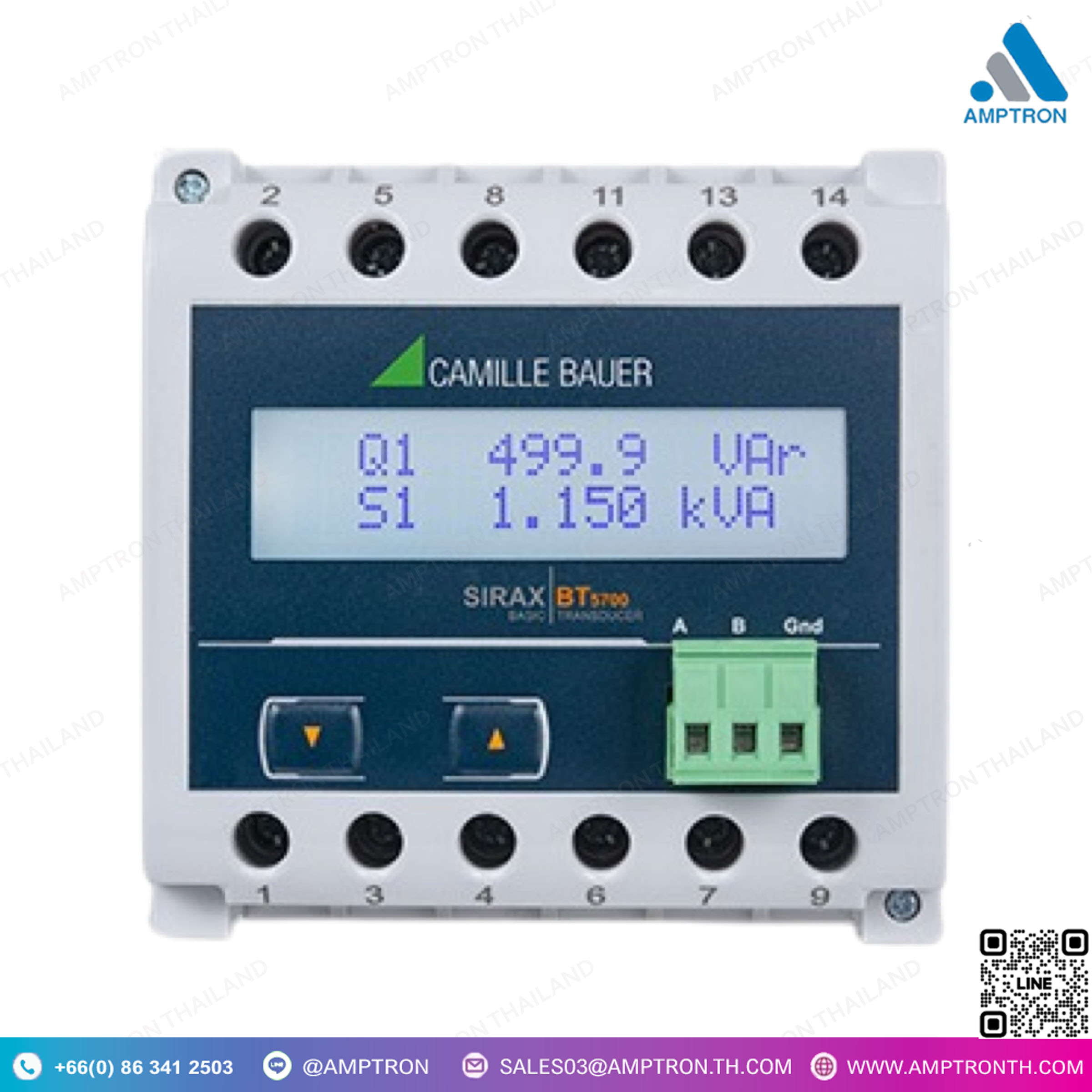

Programmable transducer รุ่น SIRAX BT5700
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SIRAX BT5700
Size : 96x96x117 mm (WxHxD)

• อุปกรณ์ถูกออกแบบมาสำหรับการใช้งานในรูปแบบของเครือข่ายโหลดไม่สมดุลในระบบไฟฟ้า 3 เฟส ที่ใช้สาย 3 เส้นหรือ 4 เส้น
• การแสดงผลข้อมูลที่วัดได้อย่างชัดเจนสองบรรทัด พร้อมหน้าจอ LCD ที่มีไฟแบ็คไลท์
• การใช้งานและตั้งค่าพารามิเตอร์ในสถานที่ได้ง่าย
• หน้าจอ LCD 2 บรรทัด 13 หลัก 2 การวัด
• ความถี่ขาเข้า: ค่าที่ตั้งไว้ ± 10 %
• กระแสขาเข้าต่อเนื่องสูงสุด: 120% ของค่าที่ตั้งไว้
• มาตรฐาน EN61010-1 : 2010, EN61010-2 : 030
• อุณหภูมิในการทำงาน -5 … +60°C

DESCRIPTION

• The units are designed for unbalanced load network forms of 3-phase mains with 3- or 4-wire.
• Well-visible two-line indication of measured data with backlit LCD display
• Easy on-site operation and parameterization
• Automatic cyclical scrolling of measured data
• Integrated active and reactive energy meters
• LCD display, 2 line, 13 digits, 2 measurements
• Input frequency: Rated Value ± 10 %
• Maximum continuous input current: 120% of Rated value
• EN61010-1 : 2010, EN61010-2 : 030
• Operating temperature -5 … +60°C

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
