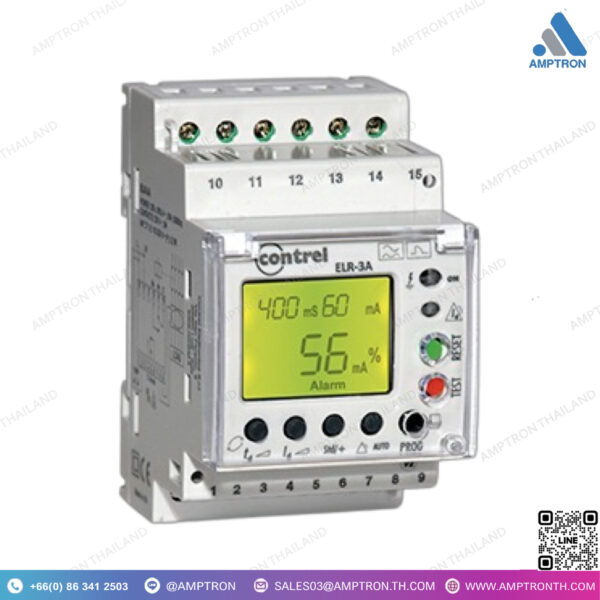

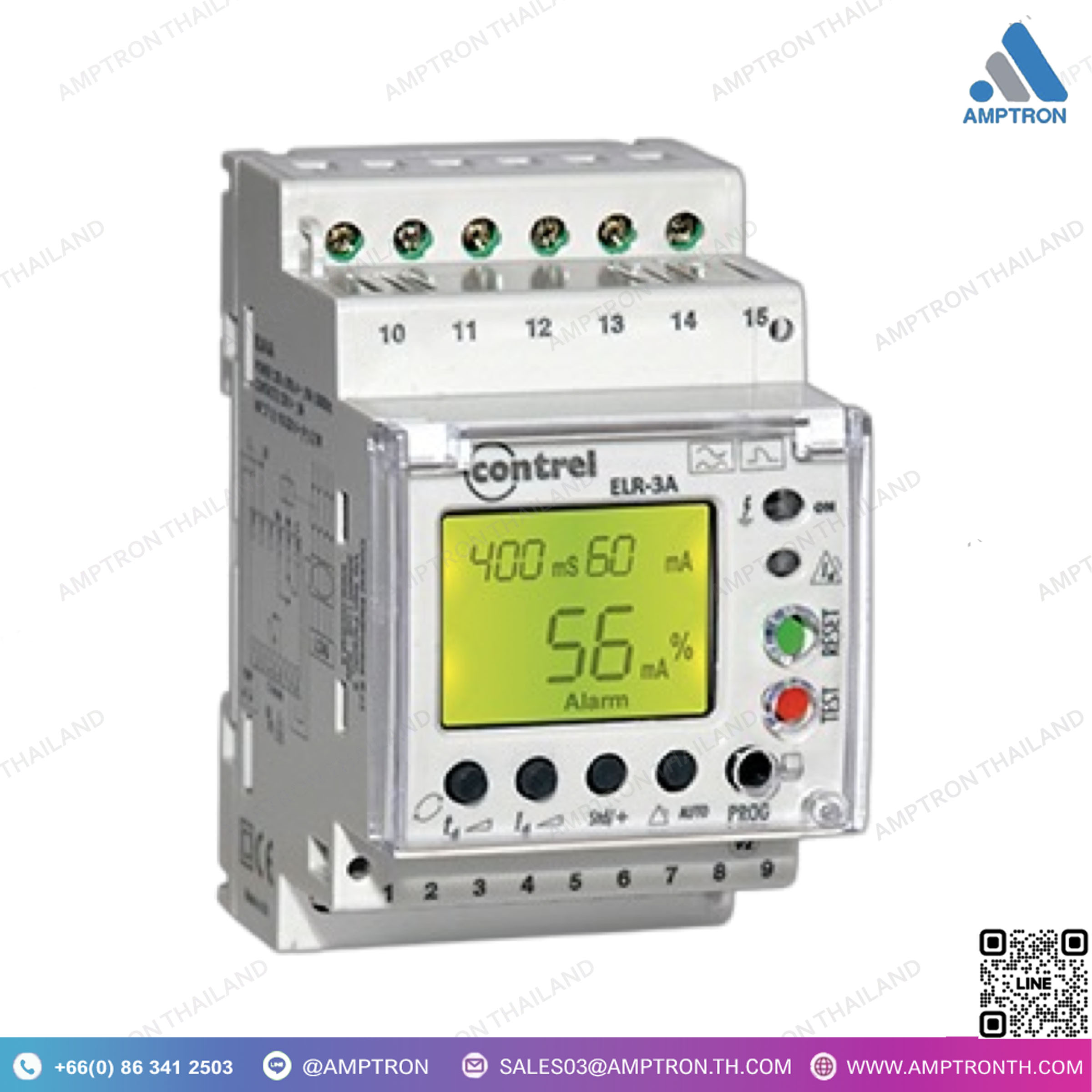

รีเลย์ป้องกันไฟรั่ว รุ่น ELR-3A
Brand : CONTREL
Catalog : Google Drive
Model : ELR-3A
Size : N/A
• อุปกรณ์ที่มีรีเลย์อิสระ 2 รีเลย์ สามารถตั้งโปรแกรมได้ 1 รีเลย์หลัก 1 รีเลย์ 1 พรีอัลาร์ม
• มันมีผลลัพธ์ 2 อย่าง รีเลย์ทริปหลัก รีเลย์สัญญาณเตือนล่วงหน้า
• มี 1 ศักยภาพป้อนข้อมูลฟรีสำหรับการเปิด/ปิดภายนอก
• ติดตั้งในราง DIN 46277 (EN 50022) หรือ PANEL 72×72 โดยอุปกรณ์เสริม (3EDA03)
• เกี่ยวข้องกับ CT-1/… ชุดหม้อแปลงไฟฟ้ากระแสตรงภายนอก
• มันตรวจสอบการเชื่อมต่อกับหม้อแปลงภายนอก CT-1/ … โดยการทดสอบอินดิวทีฟ
• การตรวจจับและการวัดการรั่วไหลคือการคำนวณค่าที่แท้จริงที่มีประสิทธิภาพ (TRMS)
• แรงดันที่กำหนดไว้ / แรงดันสวิตช์สูงสุด : 230/275 Va.c
• แสดงค่าการตั้งค่าและกระแสด่วนที่แตกต่างจากหน่วยที่เกี่ยวข้อง
DESCRIPTION
•• Earth-leakage protection class : Type A
• Device with 2 independent, programmable relays, one main relay one prealarm.
• It has 2 outputs. Main trip relay and prealarm signal relay.
• It has 1 potential free input for external ON/OFF
• Mounting in DIN rail 46277 (EN 50022) or PANEL72x72 by means accesories(3EDA03)
• Associated to a CT-1/… Series external, toroidal current transformer
• It verifies connection with external transformer CT-1/… by inductive tests
• Leakage detection and measurement is via calculating its true effective value (TRMS).
• Rated voltage/Maximum switching voltage : 230/275 V a.c
• Displays setting values and instant current different to its associated units
รีเลย์ป้องกันไฟรั่ว คืออะไร
รีเลย์ป้องกันไฟรั่ว (Residual Current Relay หรือ RCD) คือ อุปกรณ์ที่ใช้ในการป้องกันอันตรายจากไฟฟ้ารั่วหรือไฟฟ้าลัดวงจรที่อาจทำให้เกิดไฟไหม้หรือการช็อตไฟฟ้า โดยจะทำงานโดยการตรวจจับกระแสไฟฟ้าที่รั่วออกจากวงจรไฟฟ้า หากมีการรั่วของกระแสไฟฟ้าเกินที่กำหนดไว้ รีเลย์จะตัดการจ่ายไฟทันทีเพื่อป้องกันอันตรายจากไฟฟ้า
ELR (Earth Leakage Relay) หรือ รีเลย์ป้องกันการรั่วของกระแสไฟฟ้าผ่านดิน เป็นอุปกรณ์ที่ใช้ในการตรวจจับและป้องกันการรั่วของกระแสไฟฟ้าที่เกิดขึ้นจากการที่กระแสไฟฟ้าหลุดออกจากวงจรและไปสู่ดิน (กราวด์) ซึ่งสามารถเกิดอันตรายได้ทั้งจากไฟฟ้าช็อตและอันตรายจากไฟฟ้ารั่วที่อาจทำให้เกิดไฟไหม้หรืออันตรายจากไฟฟ้า
การทำงานของ ELR:
ELR จะตรวจจับการไหลของกระแสไฟฟ้าที่ไม่สมดุลระหว่างสายไฟฟ้าส่งและสายกราวด์ โดยอุปกรณ์นี้จะทำงานเมื่อพบว่ามีกระแสไฟฟ้ารั่ว (ที่มีค่ามากกว่าค่าที่ตั้งไว้) ออกไปยังกราวด์ จากนั้นจะทำการตัดการจ่ายไฟในทันทีเพื่อป้องกันอันตรายที่อาจเกิดขึ้น
ประเภทของรีเลย์ป้องกันไฟรั่ว มีหลัก ๆ ดังนี้:
- RCD แบบมาตรฐาน (Standard RCD):
- ตรวจจับกระแสไฟฟ้าที่รั่วไปที่ดินหรือกราวด์ โดยสามารถตัดการทำงานของระบบไฟฟ้าได้ในกรณีที่มีกระแสไฟฟ้ารั่วออกจากวงจรมากกว่าค่าที่ตั้งไว้ เช่น 30 มิลลิแอมป์ (mA) เพื่อป้องกันการช็อตไฟฟ้า
- RCD แบบเลือก (Selective RCD):
- ทำงานในลักษณะเดียวกับ RCD มาตรฐาน แต่มีการปรับตั้งเวลาในการทำงานเพื่อให้การตัดไฟในระบบไฟฟ้าหลายส่วนมีลำดับการทำงานที่ชัดเจน โดยไม่ให้เกิดการตัดไฟทั้งระบบพร้อมกัน
- RCCB (Residual Current Circuit Breaker):
- เป็นรีเลย์ที่ใช้ในการตัดไฟอัตโนมัติเมื่อมีการตรวจจับกระแสไฟฟ้ารั่วในวงจร แต่ไม่สามารถป้องกันกระแสไฟฟ้าลัดวงจร (short circuit) ได้
- RCBO (Residual Current Breaker with Overload):
- เป็นอุปกรณ์ที่รวมฟังก์ชันของ RCCB และ MCB (Miniature Circuit Breaker) ซึ่งจะตัดไฟในกรณีที่มีกระแสไฟฟ้ารั่วและกระแสเกิน (Overload) ทำให้มีการป้องกันทั้งไฟรั่วและไฟเกิน
ประเภทของ ELR:
- ELR แบบสัญญาณดิจิทัล (Digital ELR):
ใช้เทคโนโลยีดิจิทัลในการตรวจจับกระแสไฟฟ้ารั่ว มีความแม่นยำสูงในการตรวจจับและสามารถปรับตั้งค่าต่าง ๆ ได้ง่ายกว่า - ELR แบบอะนาล็อก (Analog ELR):
ใช้หลักการวัดกระแสไฟฟ้าผ่านวงจรอิเล็กทรอนิกส์ที่สามารถแสดงผลได้ในรูปของเข็มหรือสัญญาณอื่น ๆ - ELR แบบมีการหน่วงเวลา (Time Delay ELR):
มีฟังก์ชันหน่วงเวลาในการตัดไฟ เมื่อเกิดกระแสไฟฟ้ารั่วบางครั้งอาจเกิดจากการทำงานปกติของอุปกรณ์ไฟฟ้า ดังนั้นการมีหน่วงเวลาเล็กน้อยจะช่วยป้องกันไม่ให้รีเลย์ทำงานผิดพลาด
