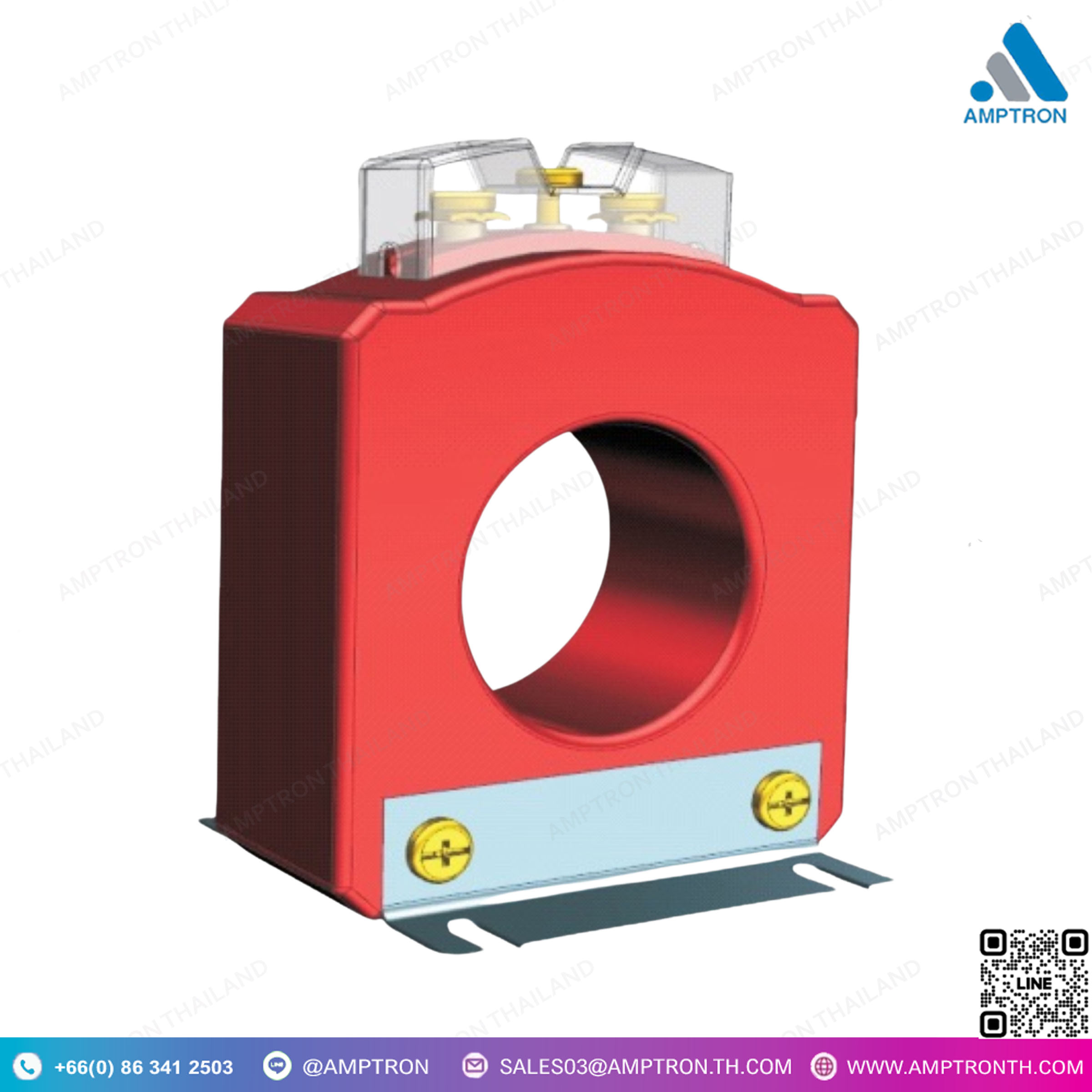

หม้อแปลงวัดกระแสไฟฟ้าชนิดเรซิ่น (Resin CT) รุ่น LTRC
Brand : RISHABH
Catalog : Google Drive

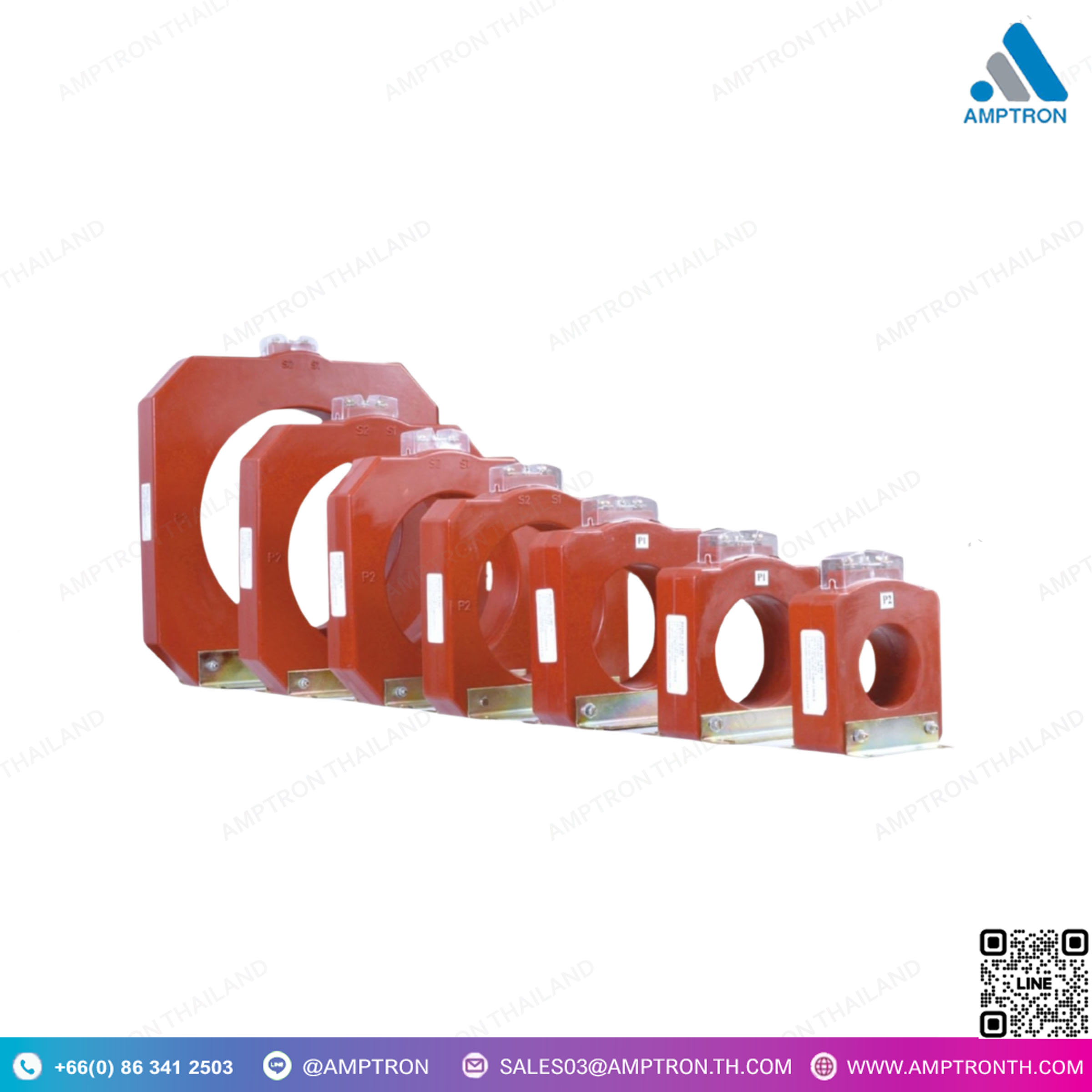

Model : LTRC-1 80/30(50), LTRC- 2 90/50(40), LTRC- 3 110/72(40), LTRC- 4 135/85(40), LTRC- 5 165/115(40), LTRC- 6 195/130(40),
LTRC- 7 230/165(40), LTRC- 8 295/200(40)
Size : N/A
• เคส: หล่อเรซิ่น Epoxy
• ฉนวนคลาส: อี (120)C สูงสุด)
• แรงดันการทดสอบ: 3 KV 50 Hz เป็นเวลา 1 นาที
• ความถี่ในการทำงาน: 50Hz
• แรงดันของระบบที่กำหนดไว้: 0.72/3KV
• จัดอันดับกระแสหลัก: 60 A ถึง 5000เอ
• จัดอันดับกระแสไฟฟ้ารอง: 5A1A
• กระแสต่อเนื่อง: 1.2X กระแสการจัดอันดับ
• IEC 61869-1 & 2
DESCRIPTION
• Case : Epoxy Resin Cast
• Insulation class E (120°C max)
• Test voltage 3 KV 50 Hz for 1 minute
• Operating frequency 50Hz
• Rated system voltage 0.72/3KV
• Rated Primary current 60 A to 5000A
• Rated secondary output 5A standard (1A on request)
• Continuous current : 1.2X Rated current
• IEC 61869-1 & 2
• Optional test report
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
